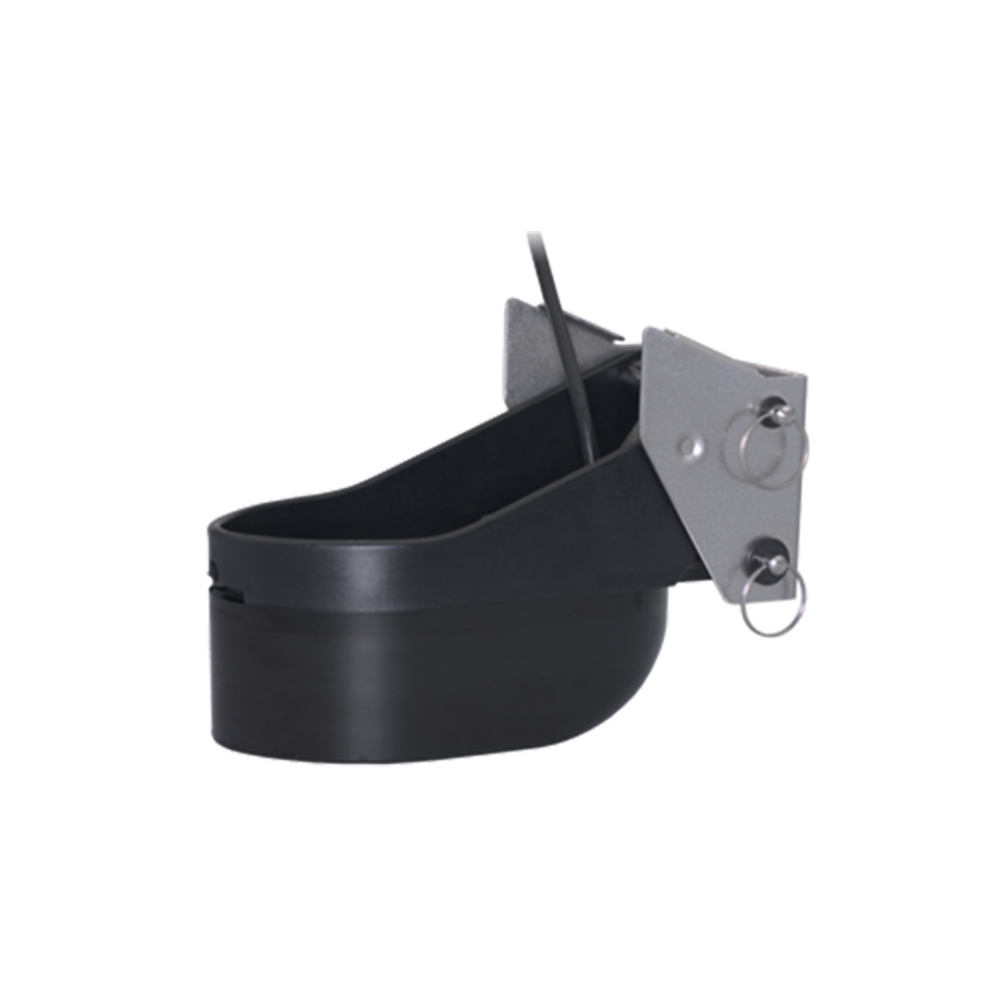

Airmar TM185MW
Medium-Wide-CHIRP-Heckgeber · 1 kW · Mix&Match12
Der TM185MW verbindet zwei Eigenschaften, die sich bei Gebern sonst ausschließen: das mittlere CHIRP-Band von 60 bis 100 kHz und einen ungewöhnlich weiten Abstrahlwinkel.
Möglich macht das ein konkav aufgebautes Keramik-Array. Der Kegel ist bewusst asymmetrisch – 57° bis 73° quer zum Schiff, im Mittel 16° längsschiffs. Sie fächern damit backbord und steuerbord weit auf, ohne den Bereich unter dem Boot zu verwaschen.
Mit 1 kW Sendeleistung reicht der Geber bis 400 m hinunter. Das macht ihn zum Werkzeug für Tiefwasser und Offshore auf Booten, die sonst keinen 1-kW-Geber tragen könnten.
Der TM185MW endet in einem 12-poligen Mix-&-Match-Stecker, der in kein Echolot direkt passt. Sie brauchen zusätzlich das 1-m-Adapterkabel Ihrer Gerätemarke. Achten Sie darauf, dass Ihr Echolot oder Sonarmodul 1 kW im mittleren CHIRP-Band tatsächlich unterstützt.
Warum dieser Geber?
1 kW im mittleren Band bringt Tiefen ins Bild, für die sonst ein Durchbruchgeber nötig wäre. Der TM185MW wird am Spiegel verschraubt – kein Loch im Rumpf.
57° bis 73° quer zum Schiff bei 16° längsschiffs. Sie durchsuchen eine breite Bahn neben dem Kurs, während das Bild unter dem Boot scharf bleibt.
Der CHIRP-Sweep von 60 bis 100 kHz trennt Ziele, die ein Festfrequenzgeber zu einem einzigen Echo verschmelzen würde – etwa Fisch dicht über hartem Grund.
Ein schnell ansprechender Wassertemperatursensor sitzt im Gehäuse.
Bei einem 1-kW-Geber ist der Mix-&-Match-Stecker besonders viel wert: Beim Markenwechsel wird nur das 1-m-Adapterkabel getauscht.
Das mittlere Band dringt deutlich tiefer ein als das hohe. Genau dafür ist der TM185MW gebaut: Airmar nennt Thunfisch, Schwertfisch und Tiefwasserarten als Zielarten. Die beste Leistung liefert er bei Fahrt unter 30 Knoten – schnelles Verholen zwischen den Spots ist kein Problem, gesucht wird im langsameren Bereich.
- Pelagische Fischerei über tiefem Wasser
- Struktur- und Wracksuche jenseits der 100-m-Marke
- Trailerboote, die Offshore-Reichweite ohne Rumpfdurchbruch brauchen
Der TM185MW ist mit 4,2 kg und 260 × 159 × 137 mm deutlich schwerer und größer als ein gewöhnlicher Heckgeber – die Edelstahlhalterung trägt entsprechend. Airmar gibt einen zulässigen Spiegelwinkel von 2° bis 22° an.
- Urethan-Schallfenster mit Edelstahlhalterung
- Spiegelwinkel 2° bis 22°
- 9 m Geberkabel ab Werk
Der Öffnungswinkel ändert sich über das CHIRP-Band. Bei 60 kHz misst Airmar 55° quer und 22° längs, bei 80 kHz 63° und 16°, bei 100 kHz 58° und 13°. Im unteren Bereich suchen Sie also breiter, im oberen schärfer.
- 60 kHz: 55° quer / 22° längs
- 80 kHz: 63° quer / 16° längs
- 100 kHz: 58° quer / 13° längs
Welches Mix&Match12-Adapterkabel brauche ich?
Der Geber endet in einem 12-poligen Mix-&-Match-Stecker. Das passende 1-m-Adapterkabel stellt die Verbindung zu Ihrem Echolot her und ist nicht im Lieferumfang enthalten. Maßgeblich ist die Buchse, die physisch an Ihrem Gerät sitzt – bitte vor der Bestellung nachsehen.
| Adapterkabel | Geräteseite | Passt an |
| MMC-8G | Garmin 8-Pin (blau) | STRIKER CV/SV, ECHOMAP UHD2 CV/SV, GPSMAP 7×3/9×3/12×3/16×3 xsv |
| MMC-12G | Garmin 12-Pin | ECHOMAP Ultra 2, GPSMAP 8600xsv, GPSMAP 9000er-Serie |
| MMC-9N | Navico 9-Pin XSONIC | Simrad NSS evo3 / evo3S / NSS4, Lowrance HDS Carbon / LIVE / PRO, Elite FS, Sonarmodule S3100 / S5100 |
| MMC-14HB | Humminbird 14-Pin | SOLIX, APEX, XPLORE, ONIX, ION |
Technische Daten
| Bauart | Heckgeber (Transom Mount), CHIRP-ready |
| Frequenzbereich | 60–100 kHz (Medium CHIRP), 40 kHz Bandbreite |
| Öffnungswinkel | 57° bis 73° querschiffs, 16° im Mittel längsschiffs |
| Öffnungswinkel je Frequenz | 60 kHz: 55°/22° · 80 kHz: 63°/16° · 100 kHz: 58°/13° |
| Leistung | 1 kW |
| Maximale Tiefe | 400 m (1300 ft) |
| Keramik | 1 Breitband-Keramikbaugruppe in konkaver Array-Bauweise |
| Temperatursensor | ja, schnell ansprechend |
| Gehäuse | Urethan-Schallfenster, Halterung aus Edelstahl |
| Zulässiger Spiegelwinkel | 2° bis 22° |
| Abmessungen | 260 × 159 × 137 mm |
| Gewicht | 4,2 kg (9,2 lb.) |
| Rumpfmaterial | kompatibel mit allen Rumpfmaterialien |
| Akustisches Fenster | Urethan |
| Kabel | 9 m (30 ft), 12-poliger Mix-&-Match-Stecker (MM12) |
| Adapterkabel | erforderlich, nicht im Lieferumfang |
| Empfohlene Fahrt | beste Leistung unter 30 Knoten |
| Sonstiges | Xducer ID |
