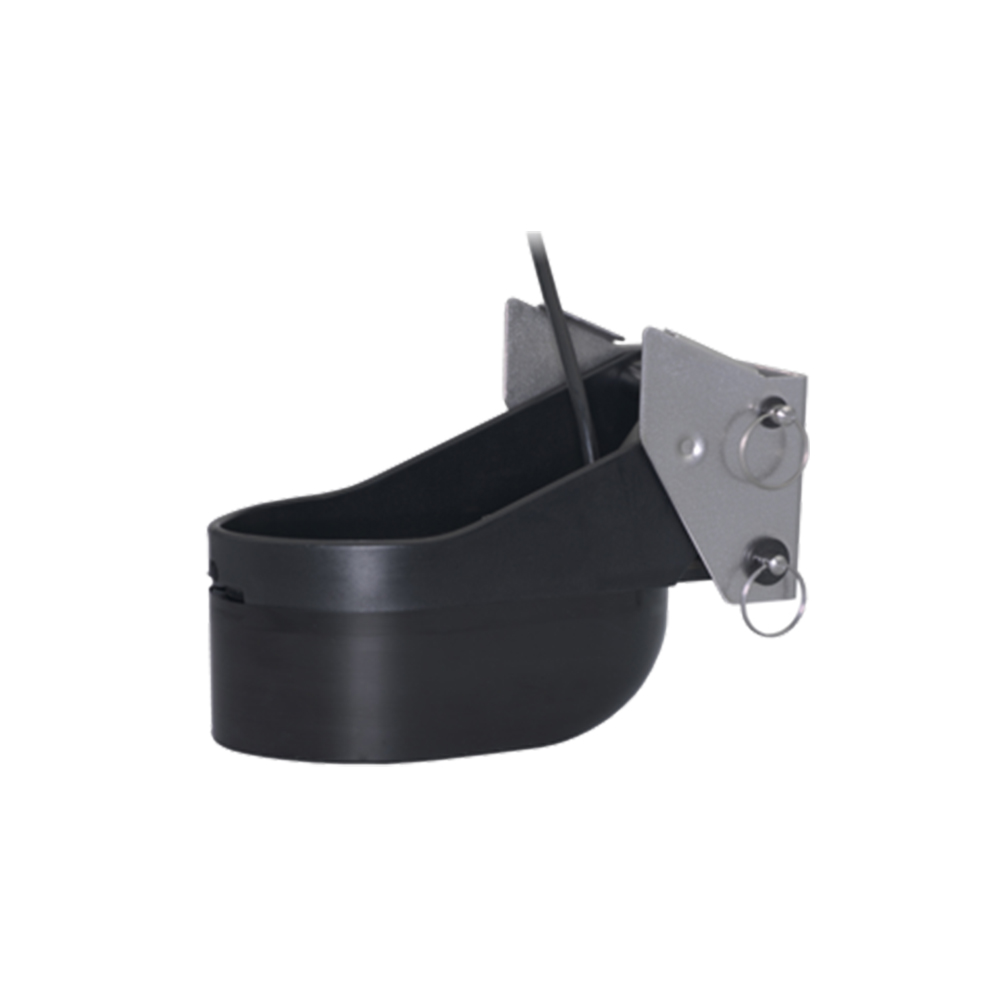

Airmar TM185HW
High-Wide-CHIRP-Heckgeber · 1 kW · Mix&Match12
Der TM185HW arbeitet im hohen CHIRP-Band von 150 bis 250 kHz und hält dabei einen konstanten Öffnungswinkel von 25° über das gesamte Band.
Konstant heißt hier: Der Kegel wird nicht enger, wenn die Frequenz steigt. Sie behalten über den ganzen Sweep dieselbe Abdeckung – etwa doppelt so viel wie bei einem üblichen schmalstrahlenden Hochfrequenzgeber – und sehen Fische in der oberen Wassersäule als klare Sicheln statt als angeschnittene Striche.
Mit 1 kW Sendeleistung reicht der Geber bis 152 m. Das nahtlose SEALCAST-Urethangehäuse an einer Edelstahlhalterung ist für Boote bis 10 m ausgelegt, an Außenborder wie an Z-Antrieb.
Der TM185HW endet in einem 12-poligen Mix-&-Match-Stecker, der in kein Echolot direkt passt. Sie brauchen zusätzlich das 1-m-Adapterkabel Ihrer Gerätemarke. Achten Sie darauf, dass Ihr Echolot oder Sonarmodul 1 kW im hohen CHIRP-Band tatsächlich unterstützt.
Warum dieser Geber?
Der Öffnungswinkel bleibt konstant, statt zu den hohen Frequenzen hin zuzulaufen. Das ergibt rund die doppelte Abdeckung gegenüber einem schmalstrahlenden Hochfrequenzgeber und saubere Fischsicheln auf dem Display.
Die volle Kilowattleistung im hohen Band bringt Auflösung in Tiefen, in denen ein 600-Watt-Geber längst aufgibt – der Bereich, in dem Küsten- und Pelagialangeln stattfindet.
Ein einziges Breitbandelement deckt 150 bis 250 kHz ab, inklusive der beim Angeln beliebten 200 kHz. Der CHIRP-Sweep trennt dicht stehende Ziele voneinander.
Nahtloses SEALCAST-Urethangehäuse an einer Edelstahlhalterung, freigegeben für Gleit- und Verdrängerrümpfe bis 10 m Länge.
Ein schnell ansprechender Wassertemperatursensor sitzt im Gehäuse.
Der Geber meldet dem Echolot seinen Typ. Frequenzbereich und Kennlinie sind ohne Handeingabe im Menü richtig gesetzt.
Der TM185HW ist für den Bereich gebaut, in dem hohe Auflösung und ordentliche Tiefe gleichzeitig gebraucht werden: flaches bis mittleres Wasser bis 152 m, in dem Köderfisch, Räuber und Struktur sauber auseinandergehalten werden müssen. Der konstant breite Kegel hält dabei mehr Wasser im Bild als ein schmalstrahlender Geber gleicher Frequenz.
- Küstenangeln auf Räuber über Struktur
- Pelagische Arten in der oberen und mittleren Wassersäule
- Boote bis 10 m mit Außenborder oder Z-Antrieb
Die Edelstahlhalterung ist für die Installation an Booten mit Außenbordmotor oder Z-Antrieb ausgelegt. Airmar gibt einen zulässigen Spiegelwinkel von 3° bis 21° an. Mit 4,2 kg ist der TM185HW deutlich schwerer als ein 600-Watt-Heckgeber – die Halterung trägt entsprechend.
- Spiegelwinkel 3° bis 21°
- 9 m Geberkabel ab Werk
- Edelstahlhalterung, nahtloses SEALCAST-Urethangehäuse
Die High-Wide-Charakteristik führt Airmar in mehreren Bauformen. Wenn ein Heckgeber nicht in Frage kommt, lohnt der Blick auf die Schwestermodelle – etwa weil das Boot zu schnell fährt oder der Heckspiegel belegt ist.
- B175HW und SS175HW: Durchbruchgeber mit gekipptem Element
- B285HW: Durchbruchgeber mit Strömungsverkleidung
- M285HW: Inrumpfmontage ohne Bohrung
TM165HW oder TM185HW?
Beide Geber arbeiten im selben Hochfrequenzband von 150 bis 250 kHz und beide sind breitstrahlend. Der Unterschied liegt in Leistung, Reichweite und Bauweise: Der TM165HW ist der kompakte 600-Watt-Geber für kleinere Boote, der TM185HW der 1-kW-Geber mit Edelstahlhalterung für die anderthalbfache Tiefe.
| TM165HW | TM185HW | |
| Leistung | 600 W | 1 kW |
| Frequenzband | 150–250 kHz | 150–250 kHz |
| Öffnungswinkel | 30° im Mittel | 25° konstant |
| Maximale Tiefe | 106 m | 152 m |
| Gehäuse | Kunststoff | Urethan mit Edelstahlhalterung |
| Spiegelwinkel | 2° bis 22° | 3° bis 21° |
| Empfohlene Bootslänge | bis 8 m | bis 10 m |
| Gewicht | 0,5 kg | 4,2 kg |
Welches Mix&Match12-Adapterkabel brauche ich?
Der Geber endet in einem 12-poligen Mix-&-Match-Stecker. Das passende 1-m-Adapterkabel stellt die Verbindung zu Ihrem Echolot her und ist nicht im Lieferumfang enthalten. Maßgeblich ist die Buchse, die physisch an Ihrem Gerät sitzt – bitte vor der Bestellung nachsehen.
| Adapterkabel | Geräteseite | Passt an |
| MMC-8G | Garmin 8-Pin (blau) | STRIKER CV/SV, ECHOMAP UHD2 CV/SV, GPSMAP 7×3/9×3/12×3/16×3 xsv |
| MMC-12G | Garmin 12-Pin | ECHOMAP Ultra 2, GPSMAP 8600xsv, GPSMAP 9000er-Serie |
| MMC-9N | Navico 9-Pin XSONIC | Simrad NSS evo3 / evo3S / NSS4, Lowrance HDS Carbon / LIVE / PRO, Elite FS, Sonarmodule S3100 / S5100 |
| MMC-14HB | Humminbird 14-Pin | SOLIX, APEX, XPLORE, ONIX, ION |
Technische Daten
| Bauart | Heckgeber (Transom Mount), CHIRP-ready |
| Frequenzbereich | 150–250 kHz (High CHIRP), 100 kHz Bandbreite |
| Öffnungswinkel | 25°, konstant über das gesamte Band |
| Leistung | 1 kW |
| Maximale Tiefe | 152 m (500 ft) |
| Keramik | 1 Breitband-Keramikbaugruppe |
| Temperatursensor | ja, schnell ansprechend |
| Gehäuse | nahtloses SEALCAST-Urethangehäuse |
| Halterung | Edelstahl, für Außenborder und Z-Antrieb |
| Zulässiger Spiegelwinkel | 3° bis 21° |
| Gewicht | 4,2 kg (9,2 lb.) |
| Kabel | 9 m (30 ft), 12-poliger Mix-&-Match-Stecker (MM12) |
| Adapterkabel | erforderlich, nicht im Lieferumfang |
| Empfohlene Bootsgröße | bis 10 m (33 ft) |
| Geeignete Rümpfe | Gleit- und Verdrängerrümpfe, alle Rumpfmaterialien |
| Schwestermodelle | B175HW / SS175HW, B285HW, M285HW |
| Sonstiges | Xducer ID |
