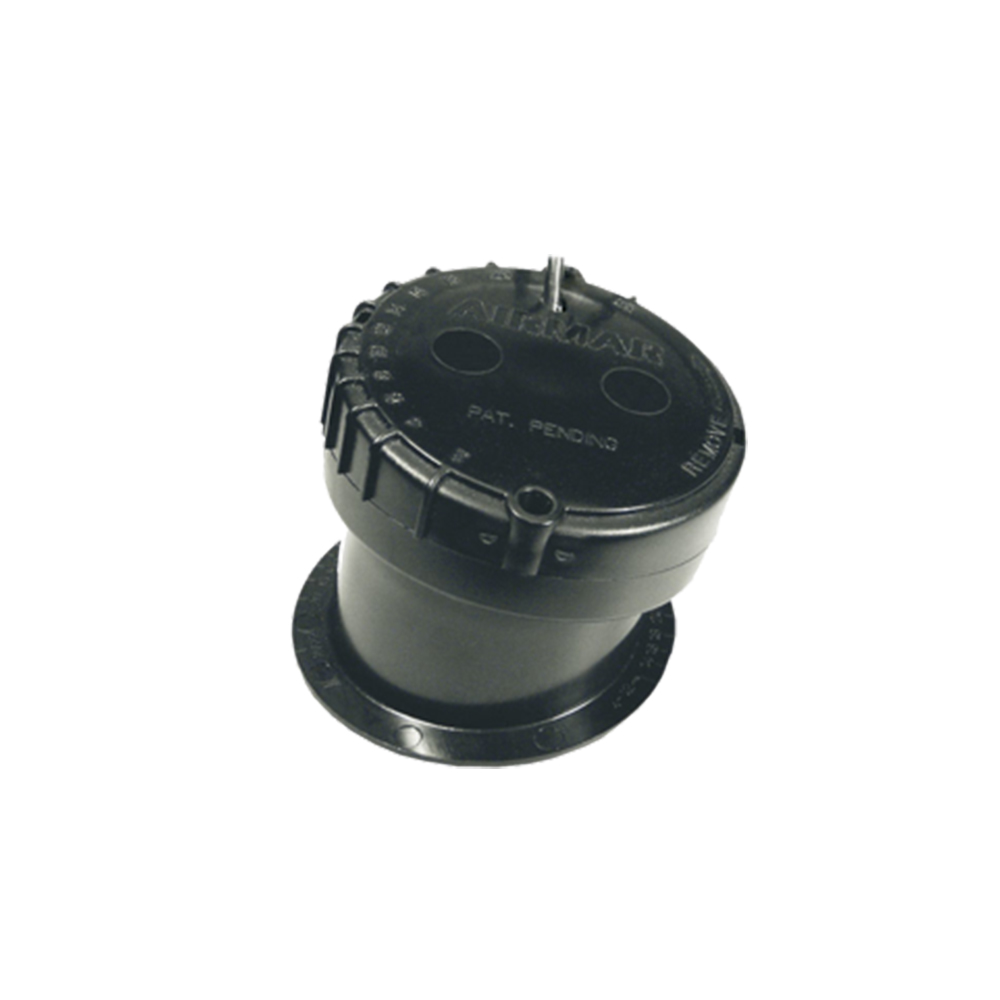

Airmar P79
Inrumpfgeber ohne Bohrung · 50/200 kHz · 600 W · Mix&Match5
Der P79 wird von innen auf den Rumpf gesetzt und sendet durch das Laminat hindurch. Es wird kein Loch gebohrt, es gibt keinen Anhang unter dem Boot und keine Stelle, an der Wasser eindringen kann.
Er arbeitet mit 50 kHz bei 45° Öffnungswinkel und 200 kHz bei 12°, jeweils mit 600 W. Der verstellbare Sockel gleicht Rumpfneigungen von 2° bis 22° aus, sodass die Keramik auch in einem V-Rumpf senkrecht nach unten zeigt.
Verklebt wird mit Silikon, die Kammer wird mit dem beiliegenden Propylenglykol gefüllt. Rückbau und Umsetzen sind damit jederzeit möglich.
Der Rumpf unter dem P79 muss durchgehend massives Laminat sein. Sandwich- und Kernaufbauten, Holz und Stahl sind nicht geeignet, weil Lufteinschlüsse und Kernmaterial das Signal abreißen lassen. Dazu endet der Geber nach 2 m in einem 5-poligen Mix-&-Match-Stecker: Für den Anschluss brauchen Sie zusätzlich ein 8-m-Adapterkabel der Mix&Match5-Serie.
Warum dieser Geber?
Der P79 klebt von innen auf dem Laminat. Kein Durchbruch, kein Dichtungsrisiko, keine Stelle, die beim Slippen oder Trailern abreißen kann.
Der stufenlos verstellbare Sockel richtet die Keramik senkrecht aus. Der eingebaute Geber muss innerhalb von 5° zur Senkrechten stehen – der Sockel deckt dafür fast jeden Bootsrumpf ab.
45° bei 50 kHz für die Fläche, 12° bei 200 kHz für die Auflösung. Bei 50 kHz reicht der P79 bis 305 m, bei 200 kHz bis 183 m.
Silikon statt Epoxid: Der Geber lässt sich lösen und an anderer Stelle neu setzen, wenn die erste Position nicht überzeugt.
Der Geber bleibt im Rumpf, wenn Sie die Elektronikmarke wechseln. Getauscht wird nur das 8-m-Adapterkabel.
Trailerboote, RIBs und Regattayachten profitieren am meisten: kein Anhang, der beim Slippen im Weg ist, kein zusätzlicher Widerstand, keine Wartung am Unterwasserschiff. Airmar sieht den P79 für Boote bis 8 m Länge vor. Bewuchs ist bei ihm kein Thema, weil die Keramik gar nicht ins Wasser kommt.
- Trailerboote und RIBs ohne Rumpfdurchbruch
- Segelyachten, bei denen jeder Anhang Speed kostet
- Nachrüstung, wenn kein Kranen für einen Durchbruch möglich ist
Die Klebestelle wird angeschliffen und entfettet, der Sockelflansch mit Silikon auf den Rumpf gesetzt – ausdrücklich kein Epoxid, das wird zu spröde. Anschließend wird die Kammer mit 71 ml Propylenglykol gefüllt und der Geber im Sockel senkrecht ausgerichtet.
- Silikon statt Epoxid
- 71 ml Propylenglykol (ungiftiges Frostschutzmittel)
- Ausrichtung innerhalb 5° zur Senkrechten
Zwei Punkte gehören vor dem Kauf geklärt: Der P79 hat keinen Wassertemperatursensor, weil er keinen Wasserkontakt hat. Und die Reichweite liegt naturgemäß unter der eines Durchbruchgebers gleicher Leistung, weil das Signal zweimal durch das Laminat muss.
- Kein Temperaturwert – dafür z. B. den P319 einplanen
- Kein Sandwich-, Kern-, Holz- oder Stahlrumpf
- Im Zweifel vor dem Kauf den Rumpfaufbau an der geplanten Stelle prüfen
Welches Mix&Match5-Adapterkabel brauche ich?
Der Geber endet in einem 5-poligen Mix-&-Match-Stecker. Das passende 8-m-Adapterkabel stellt die Verbindung zu Ihrem Echolot her und ist nicht im Lieferumfang enthalten. Maßgeblich ist die Buchse, die physisch an Ihrem Gerät sitzt – bitte vor der Bestellung nachsehen.
| Adapterkabel | Geräteseite | Passt an |
| MM-8G | Garmin 8-Pin | Garmin-Geräte und Sonarmodule mit 8-poliger Geberbuchse, z. B. GSD 24 und GSD 25 |
| MM-9N | Navico 9-Pin XSONIC | Simrad NSS evo3 / evo3S, Lowrance HDS Carbon / LIVE / PRO, Elite FS |
Mix&Match5 oder Mix&Match12 – die beiden Serien im Vergleich
Die beiden Serien sehen sich ähnlich, sind aber nicht kompatibel: Die Stecker passen physisch nicht zusammen, und es gibt keinen Adapter dazwischen. Entscheidend ist immer der Stecker am Kabel Ihres Gebers, nicht das Echolot.
| Mix&Match5 (MM) | Mix&Match12 (MMC) | |
| Stecker am Geber | 5-polig | 12-polig |
| Länge des Adapterkabels | 8 m | 1 m |
| CHIRP | ✗ | ✓ |
| Leistung | bis 600 W | 600 W und 1 kW |
| Typische Geber | P79, P319, B60, B117, B45, P66 | TM165HW, TM185MW, B175-Serie, SS175-Serie |
Technische Daten
| Bauart | Inrumpfgeber (In-Hull), Montage von innen ohne Bohrung |
| Frequenzen | 50 kHz und 200 kHz |
| Öffnungswinkel | 45° bei 50 kHz, 12° bei 200 kHz |
| Leistung | 600 W |
| Maximale Tiefe | bis 305 m (1000 ft) bei 50 kHz, bis 183 m (600 ft) bei 200 kHz |
| Kegeldurchmesser in 30 m Tiefe | ca. 25 m bei 50 kHz, ca. 6 m bei 200 kHz |
| Temperatursensor | nein |
| Gehäuse | Urethan-Schallfenster, Kunststoff-Verstellsockel |
| Ausgleichbare Rumpfneigung | 2° bis 22°, stufenlos |
| Geeignete Rümpfe | ausschließlich massives GFK ohne Kernlage |
| Nicht geeignet | Sandwich- und Kernrümpfe, Holz, Stahl |
| Verklebung | Silikondichtmittel, kein Epoxid |
| Füllflüssigkeit | 71 ml Propylenglykol |
| Abmessungen | Durchmesser 98 mm, Höhe 89 mm bei maximalem Winkel |
| Gewicht | 2,3 kg (5 lb.) laut Airmar-Datenblatt |
| Akustisches Fenster | geschichtetes Kunststoff-Urethan |
| Neigungswinkel des Elements | 0°, nicht gekippt |
| Frequenzart | konventionelle Zweifrequenz, kein CHIRP |
| Kabel | 2 m, 5-poliger Mix-&-Match-Stecker (MM5) |
| Adapterkabel | erforderlich, nicht im Lieferumfang |
| Empfohlene Bootsgröße | bis 8 m (26 ft) |
