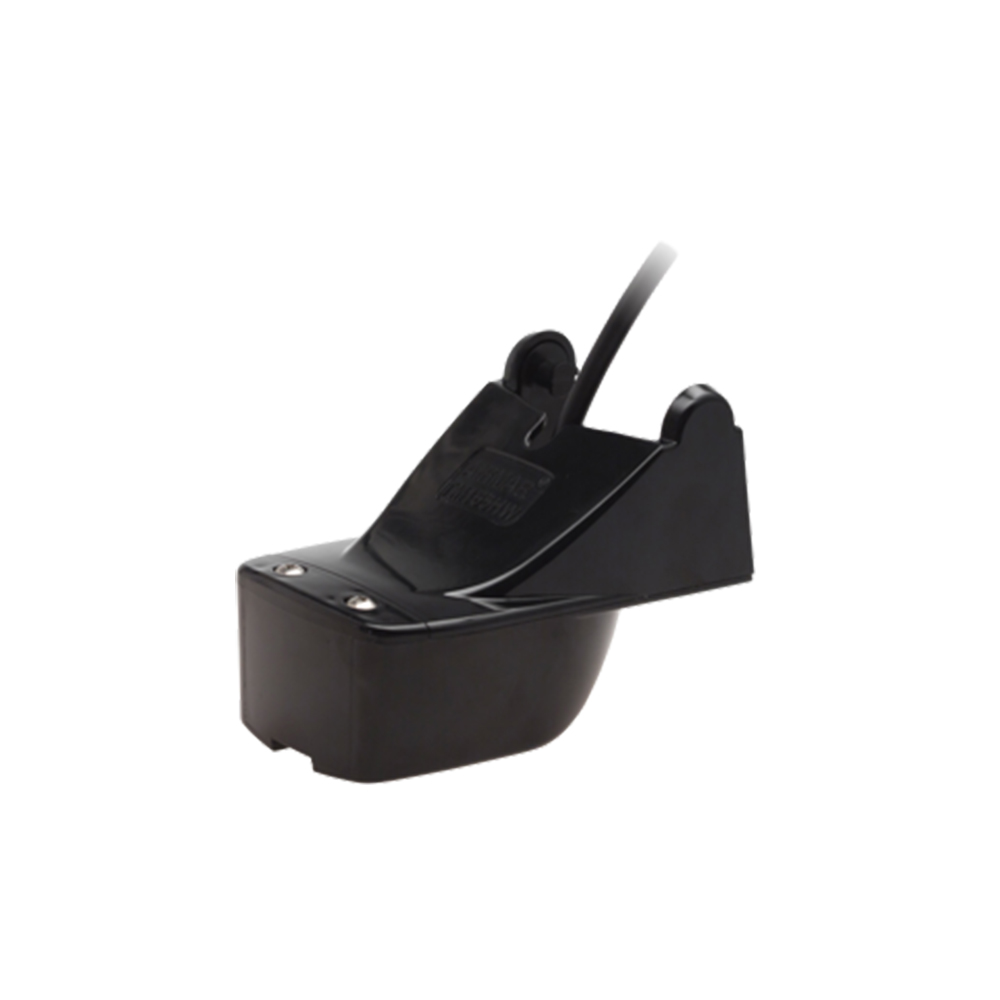

Airmar TM165HW
High-Wide-CHIRP-Heckgeber · 600 W · Mix&Match12
Der TM165HW arbeitet im hohen CHIRP-Band von 150 bis 250 kHz und deckt dabei einen durchschnittlichen Öffnungswinkel von 30° ab.
Das ist rund die dreifache Fläche eines herkömmlichen Hochfrequenzgebers: In 30 m Tiefe erfasst er einen Kreis von etwa 16 m Durchmesser. Sie sehen also mehr vom Wasser, ohne die Zieltrennung aufzugeben, für die das hohe Band steht.
Airmar gibt die maximale Arbeitstiefe mit 106 m an und empfiehlt den Geber für Gleiter bis 8 m Länge aus GFK, Metall oder Holz.
Der TM165HW endet in einem 12-poligen Mix-&-Match-Stecker, der in kein Echolot direkt passt. Sie brauchen zusätzlich das 1-m-Adapterkabel Ihrer Gerätemarke – MMC-8G oder MMC-12G für Garmin, MMC-9N für Lowrance und Simrad, MMC-14HB für Humminbird. Die Übersicht weiter unten hilft bei der Auswahl.
Warum dieser Geber?
Der Kegel ist rund dreimal so breit wie bei einem klassischen 200-kHz-Geber. In 30 m Tiefe erfasst er etwa 16 m Kreisdurchmesser – Schwärme laufen nicht mehr am Rand vorbei.
Ein einziges Breitbandelement deckt 150 bis 250 kHz ab. Der CHIRP-Sweep trennt dicht stehende Fische voneinander und zeichnet Kanten und Krautfelder sauber nach.
Ein schnell ansprechender Wassertemperatursensor sitzt im Gehäuse. Ein zweiter Geber für die Oberflächentemperatur entfällt.
Durch den Mix-&-Match-Stecker bleibt der Geber am Heckspiegel, wenn Sie die Elektronikmarke wechseln. Getauscht wird nur das 1-m-Adapterkabel.
Der Geber meldet dem Echolot seinen Typ. Frequenzbereich und Kennlinie sind ohne Handeingabe im Menü richtig gesetzt.
Hohe Frequenzen liefern die feinste Auflösung, verlieren aber schnell an Tiefe. Genau dort spielt der TM165HW seine Stärke aus: bis rund 106 m Arbeitstiefe zeichnet er einzelne Fische, Schwarmkanten und Bodenhärte so scharf, dass sich Köderfisch von Raubfisch unterscheiden lässt. Der breite Kegel hält auch bei Drift und langsamer Fahrt viel Wasser gleichzeitig im Bild.
- Barsch, Zander und Hecht über Kanten und Krautfeldern
- Küstennahes Schleppen mit Blick auf die oberen 30 bis 40 m
- Suche nach Struktur und Hartgrund im Flachwasser
Der TM165HW wird mit dem beiliegenden Kunststoffhalter am Spiegel verschraubt. Airmar gibt einen zulässigen Spiegelwinkel von 2° bis 22° an, das deckt die meisten Gleiter ab. Mit 0,5 kg Gewicht und 9 m Kabel bleibt die Installation überschaubar.
- Spiegelwinkel 2° bis 22°
- 9 m Geberkabel ab Werk
- Auslösehalterung schützt den Geber bei Frontalaufprall
Neben dem Adapterkabel lohnt sich ein Blick auf den Bewuchsschutz. Ein bewachsener Geber verliert Empfindlichkeit und verliert bei Fahrt schneller den Grundkontakt. Foulfree ist der von Airmar geprüfte Klarlack dafür.
- Adapterkabel MM12 passend zur Gerätemarke
- Foulfree Bewuchsschutz für die Geberfläche
TM165HW oder TM185HW?
Beide Geber arbeiten im selben Hochfrequenzband von 150 bis 250 kHz und beide sind breitstrahlend. Der Unterschied liegt in Leistung, Reichweite und Bauweise: Der TM165HW ist der kompakte 600-Watt-Geber für kleinere Boote, der TM185HW der 1-kW-Geber mit Edelstahlhalterung für die anderthalbfache Tiefe.
| TM165HW | TM185HW | |
| Leistung | 600 W | 1 kW |
| Frequenzband | 150–250 kHz | 150–250 kHz |
| Öffnungswinkel | 30° im Mittel | 25° konstant |
| Maximale Tiefe | 106 m | 152 m |
| Gehäuse | Kunststoff | Urethan mit Edelstahlhalterung |
| Spiegelwinkel | 2° bis 22° | 3° bis 21° |
| Empfohlene Bootslänge | bis 8 m | bis 10 m |
| Gewicht | 0,5 kg | 4,2 kg |
Welches Mix&Match12-Adapterkabel brauche ich?
Der Geber endet in einem 12-poligen Mix-&-Match-Stecker. Das passende 1-m-Adapterkabel stellt die Verbindung zu Ihrem Echolot her und ist nicht im Lieferumfang enthalten. Maßgeblich ist die Buchse, die physisch an Ihrem Gerät sitzt – bitte vor der Bestellung nachsehen.
| Adapterkabel | Geräteseite | Passt an |
| MMC-8G | Garmin 8-Pin (blau) | STRIKER CV/SV, ECHOMAP UHD2 CV/SV, GPSMAP 7×3/9×3/12×3/16×3 xsv |
| MMC-12G | Garmin 12-Pin | ECHOMAP Ultra 2, GPSMAP 8600xsv, GPSMAP 9000er-Serie |
| MMC-9N | Navico 9-Pin XSONIC | Simrad NSS evo3 / evo3S / NSS4, Lowrance HDS Carbon / LIVE / PRO, Elite FS, Sonarmodule S3100 / S5100 |
| MMC-14HB | Humminbird 14-Pin | SOLIX, APEX, XPLORE, ONIX, ION |
Technische Daten
| Bauart | Heckgeber (Transom Mount), CHIRP-ready |
| Frequenzbereich | 150–250 kHz (High CHIRP), 100 kHz Bandbreite |
| Öffnungswinkel | 30° im Mittel, rundum gleichmäßig |
| Leistung | 600 W |
| Maximale Tiefe | 106 m (350 ft) laut Airmar |
| Abdeckung | ca. 16 m Kreisdurchmesser in 30 m Tiefe |
| Keramik | 1 Breitband-Keramikbaugruppe |
| Temperatursensor | ja, schnell ansprechend |
| Gehäuse | Kunststoff, Schallfenster aus Polyurethan |
| Halterung | Kunststoff-Auslösehalterung mit Beschlägen |
| Zulässiger Spiegelwinkel | 2° bis 22° |
| Kabel | 9 m (30 ft), 12-poliger Mix-&-Match-Stecker (MM12) |
| Adapterkabel | erforderlich, nicht im Lieferumfang |
| Gewicht | 0,5 kg (1,1 lb.) |
| Empfohlene Bootsgröße | bis 8 m (26 ft), Gleiter aus GFK, Metall oder Holz |
| Sonstiges | Xducer ID |
