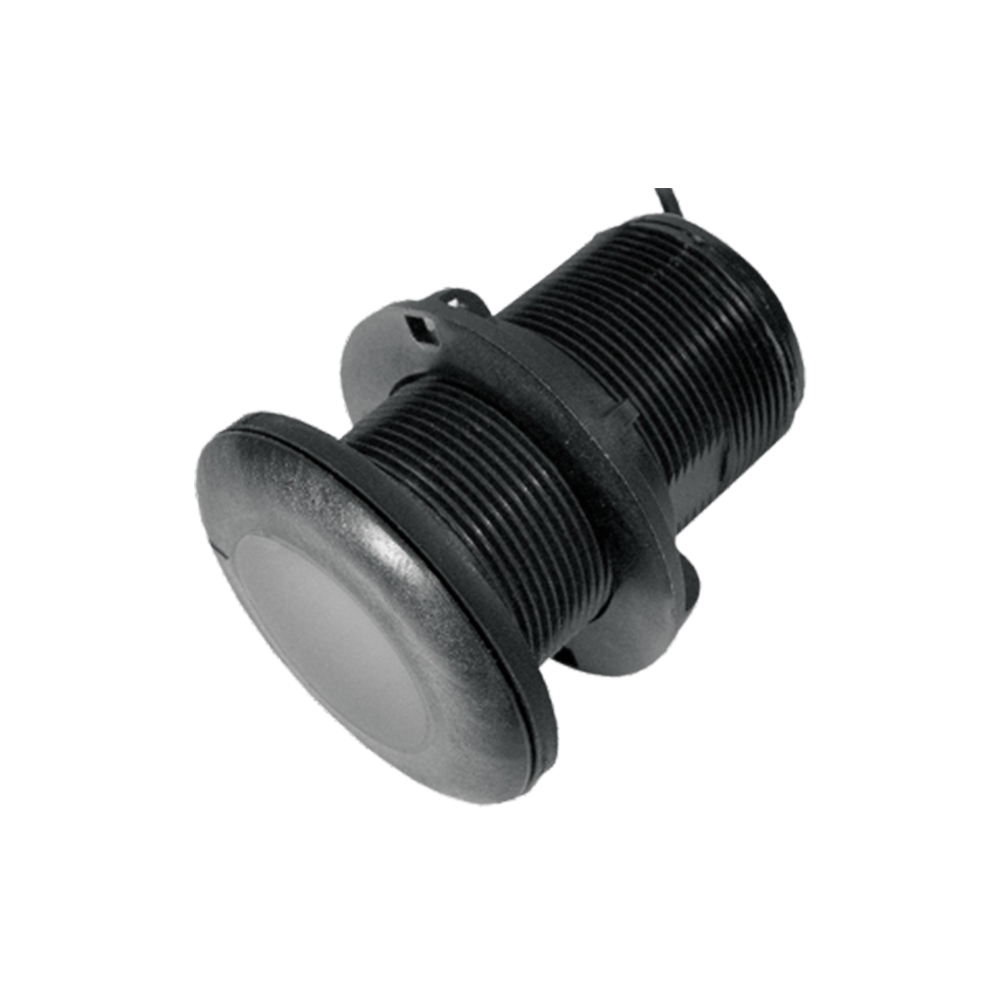

Airmar P319
Durchbruchgeber · 50/200 kHz · 600 W · Mix&Match5
Der P319 ist ein flach bauender Kunststoff-Durchbruchgeber mit zwei Frequenzen: 50 kHz mit 45° Öffnungswinkel für Tiefe, 200 kHz mit 12° für Auflösung.
Weil die Keramik direkten Wasserkontakt hat, entfallen die Dämpfungsverluste, die ein Inrumpfgeber durch das Laminat hinnehmen muss. Bei 50 kHz reicht der P319 dadurch bis 366 m, bei 200 kHz bis 213 m.
Der Geber steht nur 5 mm aus dem Rumpf heraus und bringt einen Wassertemperatursensor mit. Vorgesehen ist er für GFK- und Metallrümpfe.
Der P319 endet in einem 5-poligen Mix-&-Match-Stecker. Für den Anschluss an Ihr Echolot brauchen Sie zusätzlich ein 8-m-Adapterkabel der Mix&Match5-Serie: MM-8G für Garmin, MM-9N für Lowrance und Simrad. Die Serie ist auf 600 W ausgelegt und nicht CHIRP-fähig.
Warum dieser Geber?
Ohne Laminat zwischen Keramik und Wasser geht keine Sendeleistung verloren. Gegenüber einem Inrumpfgeber gleicher Leistung stehen rund 20 % mehr Tiefe zur Verfügung.
45° bei 50 kHz durchsuchen die Tiefe großflächig, 12° bei 200 kHz zeichnen Grund und Fischsicheln scharf. Umgeschaltet wird am Echolot.
Die Low-Profile-Bauform erzeugt kaum Widerstand und keine Turbulenz, die das Bild bei Fahrt stören würde.
Der Temperatursensor sitzt im Geber – die Variante DT steht genau dafür.
Bohrung 51 mm, Gewinde 2″-12, Gehäuselänge 94 mm bei 0,6 kg. Innen werden mindestens 95 mm Höhe für die Rumpfmutter gebraucht.
Der P319 ist die richtige Wahl, wenn ein Inrumpfgeber an seine Grenze kommt: bei Rümpfen mit Kernlage, bei denen kein Inrumpfgeber sitzen kann, bei größeren Booten und überall dort, wo die letzten Meter Reichweite gebraucht werden. Airmar nennt als Einsatzbereich Boote bis 8 m Länge.
- Tiefes Wasser, in dem ein Inrumpfgeber abreißt
- Rümpfe, die für einen Inrumpfgeber nicht in Frage kommen
- Kombination aus Tiefe und Wassertemperatur an einem Anschluss
Der P319 wird von außen durch eine 51-mm-Bohrung gesteckt und innen mit der beiliegenden Kunststoffmutter handfest gesetzt. Für unebene Rumpfflächen liegt eine Gummischeibe bei. Bei Sandwichrümpfen wird die Innenlage auf 60 mm aufgebohrt und der Kern versiegelt.
- GFK- und Metallrümpfe
- Für Holzrümpfe stattdessen die Bronze-Ausführung B117
- Innenraum mindestens 95 mm über der Bohrung
Der P319 ist für flache Rumpfbereiche gebaut. Airmar nennt im Datenblatt bis 8° Rumpfneigung, die Installationsanleitung nennt die beste Leistung bis 7° und maximal 12°. Bei stärkerer Neigung ist ein gekippter Geber oder ein Anschweißstutzen nötig.
- Optimal bis etwa 7°
- Laut Einbauanleitung maximal 12°
- Kabel darf nicht gekürzt werden
Welches Mix&Match5-Adapterkabel brauche ich?
Der Geber endet in einem 5-poligen Mix-&-Match-Stecker. Das passende 8-m-Adapterkabel stellt die Verbindung zu Ihrem Echolot her und ist nicht im Lieferumfang enthalten. Maßgeblich ist die Buchse, die physisch an Ihrem Gerät sitzt – bitte vor der Bestellung nachsehen.
| Adapterkabel | Geräteseite | Passt an |
| MM-8G | Garmin 8-Pin | Garmin-Geräte und Sonarmodule mit 8-poliger Geberbuchse, z. B. GSD 24 und GSD 25 |
| MM-9N | Navico 9-Pin XSONIC | Simrad NSS evo3 / evo3S, Lowrance HDS Carbon / LIVE / PRO, Elite FS |
Mix&Match5 oder Mix&Match12 – die beiden Serien im Vergleich
Die beiden Serien sehen sich ähnlich, sind aber nicht kompatibel: Die Stecker passen physisch nicht zusammen, und es gibt keinen Adapter dazwischen. Entscheidend ist immer der Stecker am Kabel Ihres Gebers, nicht das Echolot.
| Mix&Match5 (MM) | Mix&Match12 (MMC) | |
| Stecker am Geber | 5-polig | 12-polig |
| Länge des Adapterkabels | 8 m | 1 m |
| CHIRP | ✗ | ✓ |
| Leistung | bis 600 W | 600 W und 1 kW |
| Typische Geber | P79, P319, B60, B117, B45, P66 | TM165HW, TM185MW, B175-Serie, SS175-Serie |
Technische Daten
| Bauart | Durchbruchgeber (Thru-Hull), Low Profile |
| Frequenzen | 50 kHz und 200 kHz |
| Öffnungswinkel | 45° bei 50 kHz, 12° bei 200 kHz |
| Leistung | 600 W |
| Maximale Tiefe | bis 366 m (1200 ft) bei 50 kHz, bis 213 m (700 ft) bei 200 kHz |
| Temperatursensor | ja |
| Gehäuse | Kunststoff, ABYC H-27 konform |
| Bohrung | 51 mm (2″), Gewinde 2″-12 |
| Bohrung Innenlage bei Sandwichrumpf | 60 mm |
| Erforderliche Innenhöhe | mindestens 95 mm |
| Überstand außen | 5 mm |
| Abmessungen | Länge 94 mm, Durchmesser 75 mm |
| Gewicht | 0,6 kg (1,3 lb.) |
| Nutzbare Schaftlänge | 63,5 mm (2,50″) |
| Akustisches Fenster | Urethan |
| Neigungswinkel des Elements | 0°, nicht gekippt |
| Frequenzart | konventionelle Zweifrequenz, kein CHIRP |
| Zulässige Rumpfneigung | optimal bis ca. 7°, laut Einbauanleitung maximal 12° |
| Geeignete Rümpfe | GFK und Metall; für Holz die Bronze-Ausführung B117 |
| Anschluss | 5-poliger Mix-&-Match-Stecker (MM5) |
| Adapterkabel | erforderlich, nicht im Lieferumfang |
| Empfohlene Bootsgröße | bis 8 m (26 ft) |
| Lieferumfang | Geber, Kunststoff-Rumpfmutter, Gummischeibe |
