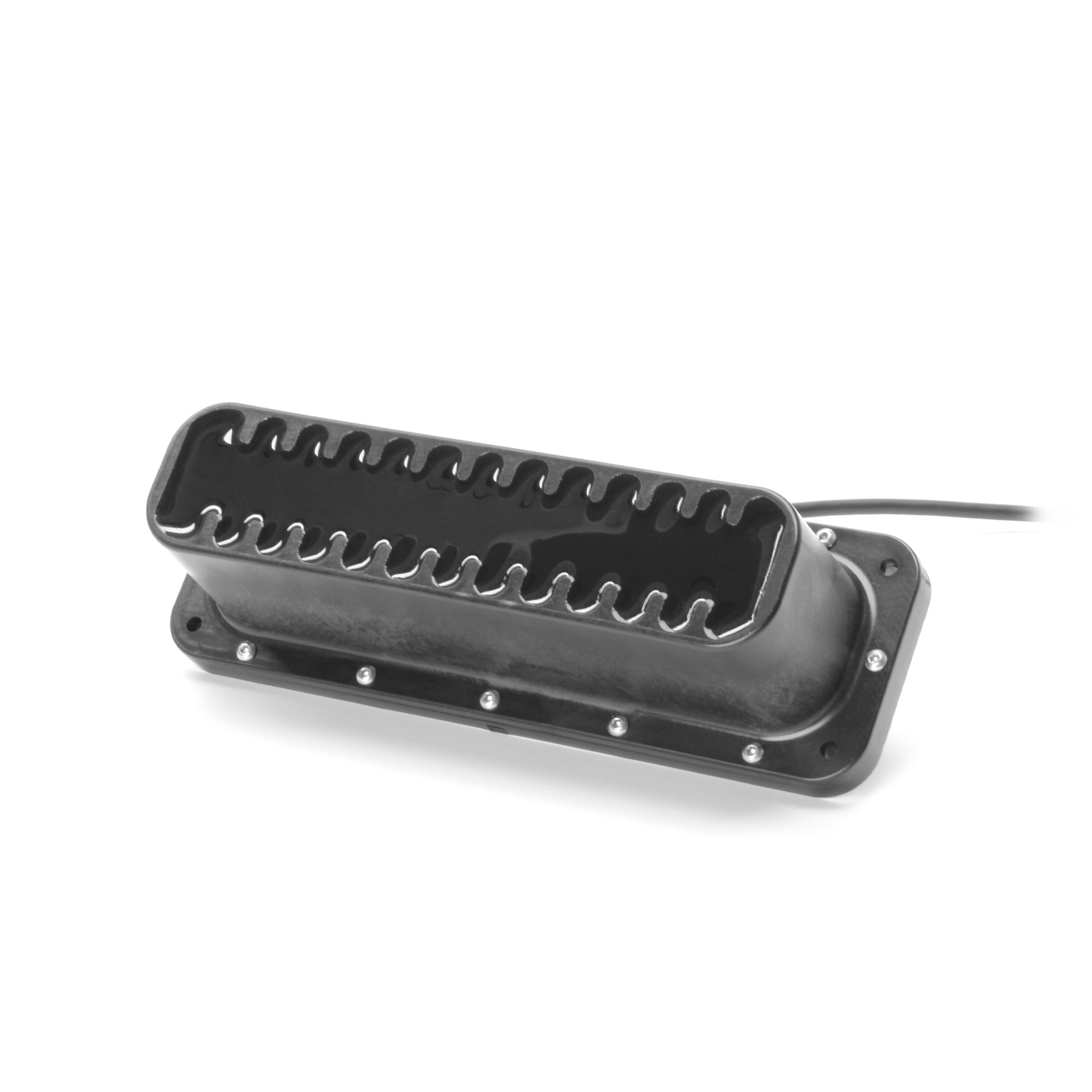

Cerulean Omniscan 450 FS Imaging Sonar
Vorausschauendes Sonarbild bis 120 m

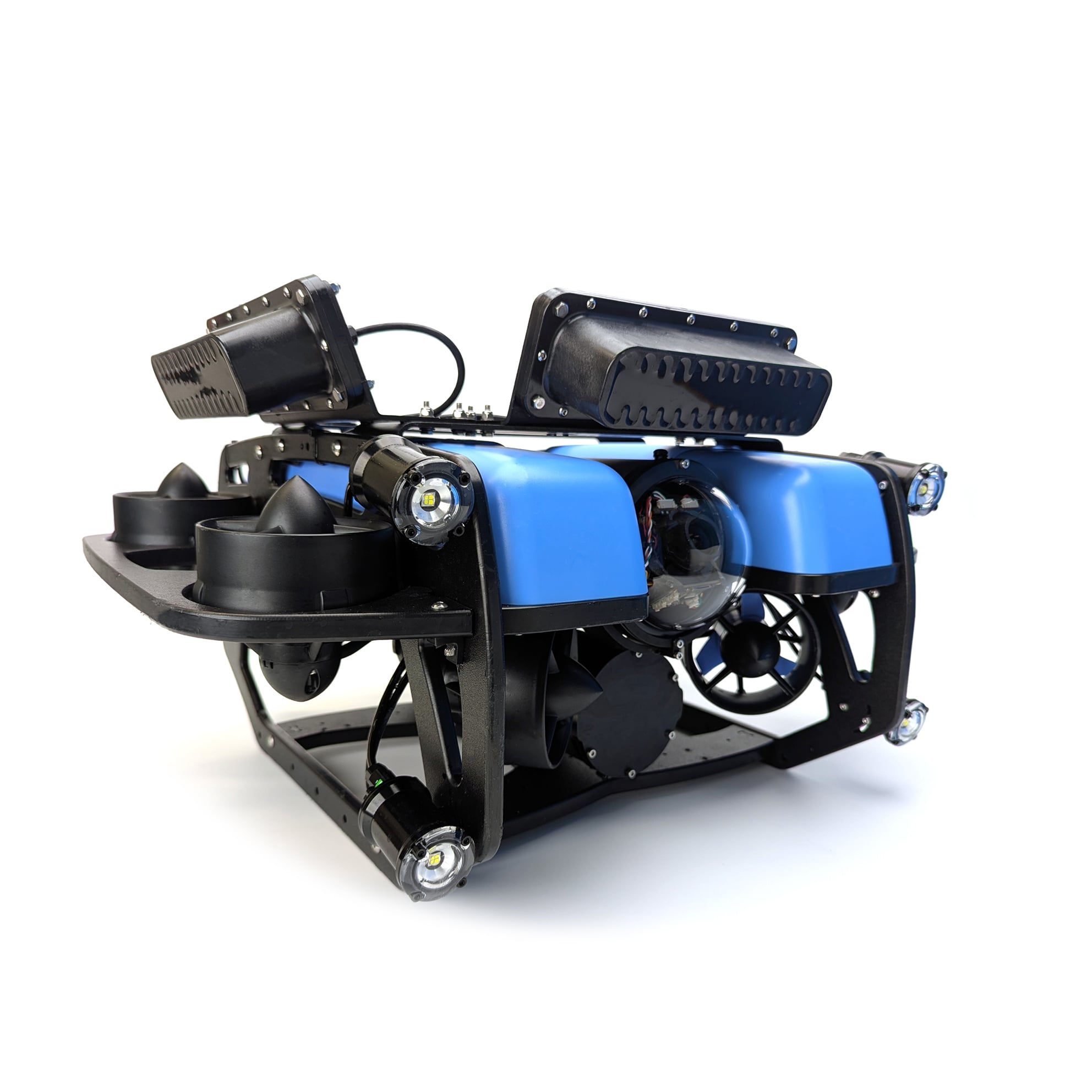

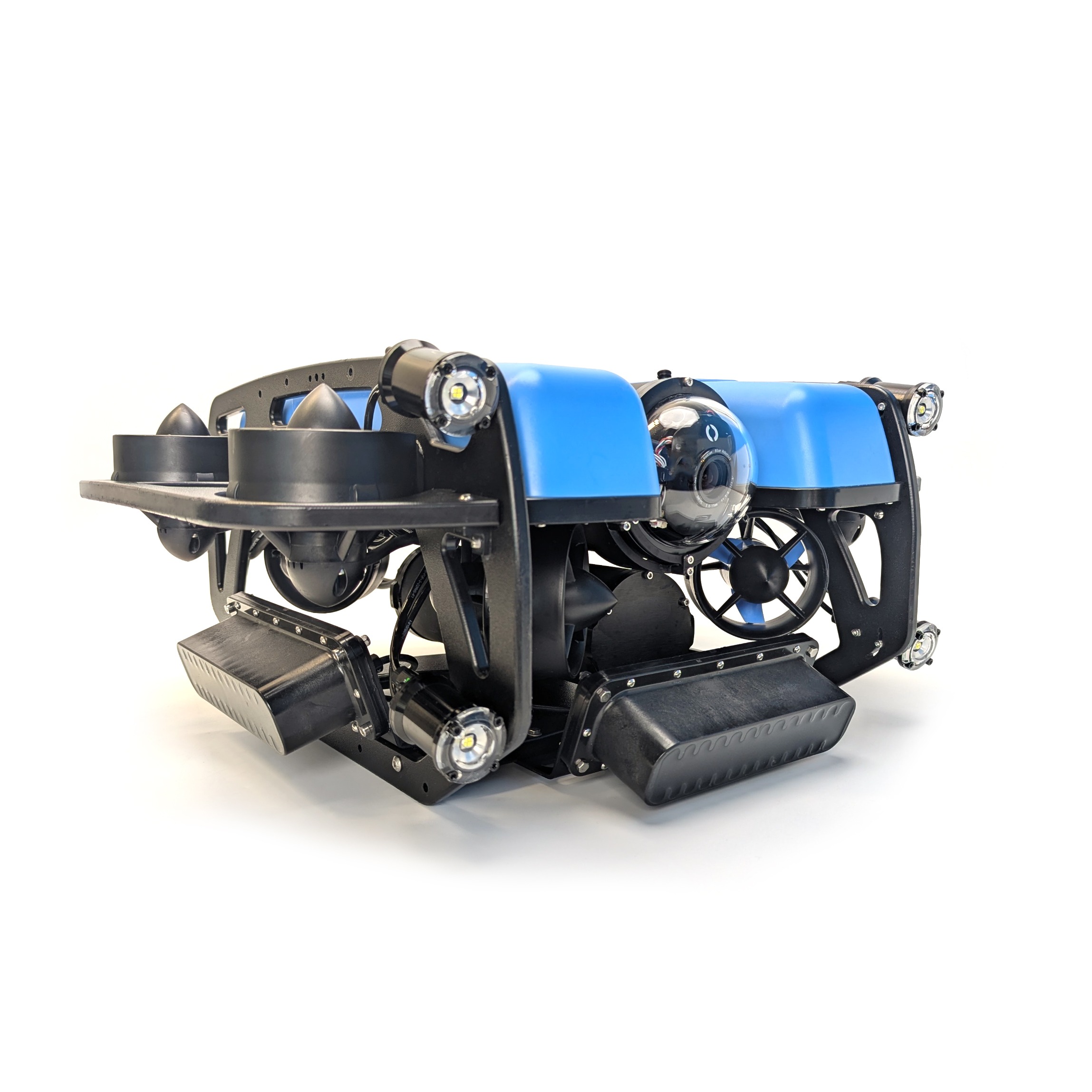

Das Omniscan 450 FS von Cerulean Sonar liefert ein vorwärts gerichtetes Sonarbild mit 0,8° schmalem Strahl und bis zu 20 Pings pro Sekunde. Am BlueROV2 wird es über Ethernet angebunden; dafür wird der Ethernet Switch benötigt. Montage am Roof Rack oder an der Bodenplatte.
120 m
Reichweite
450 kHz
Frequenz
0,8°
Strahlbreite
100 m
Tiefe
Ethernet Switch erforderlich
Für den Betrieb am BlueROV2 wird der Blue Robotics Ethernet Switch (5 Ports) benötigt.
Warum dieses Produkt?
Schmaler Strahl
0,8° Strahlbreite bei 50° Strahlhöhe, Range-Auflösung bis 1/1200 der eingestellten Reichweite.
Schnelle Bildfolge
Bis 20 Pings pro Sekunde bei Reichweiten bis 30 m – flüssiges Bild beim Fahren.
Ethernet

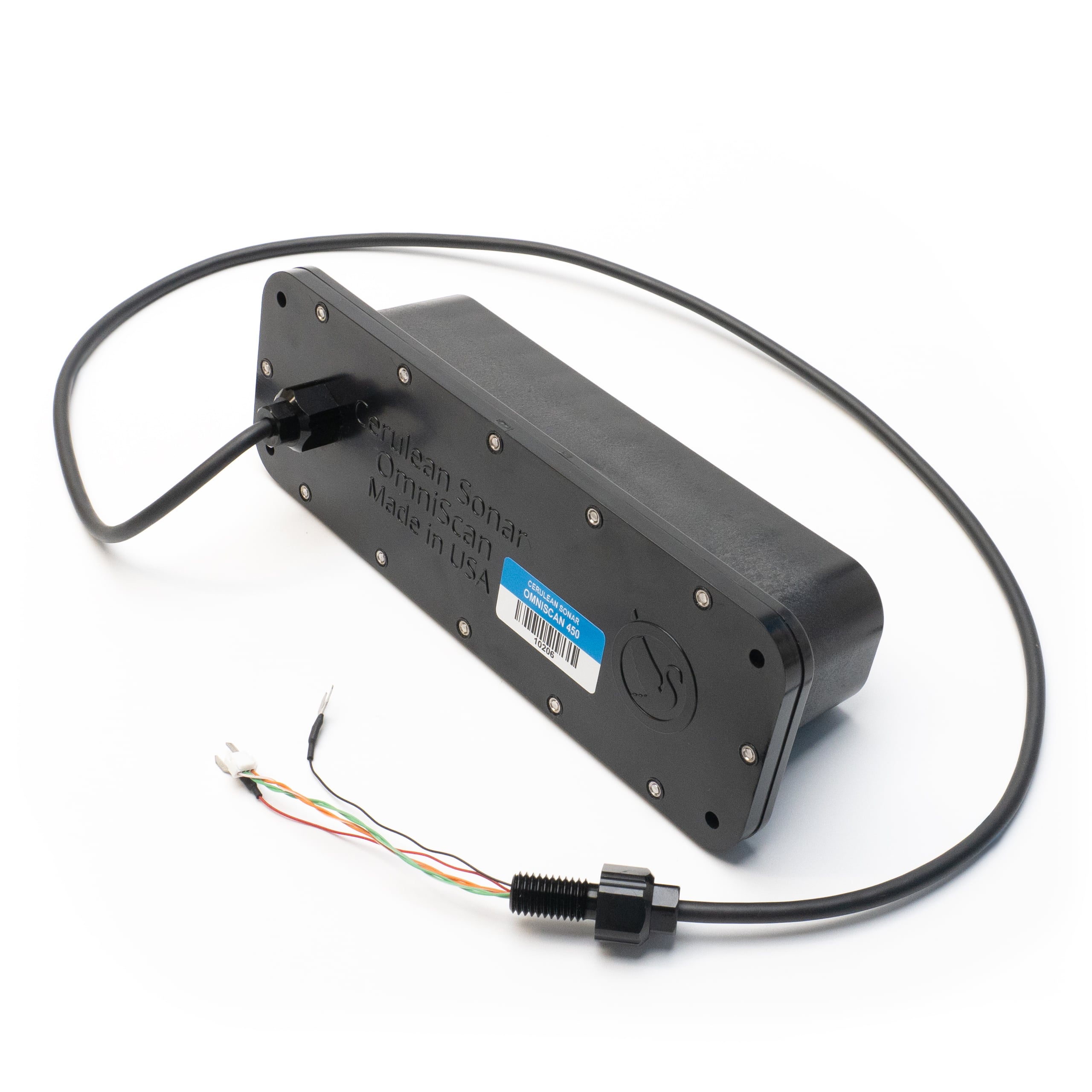

100Base-T über WetLink-Penetrator M10; JST-GH-Kabel, Koppler und RJ45-Adapter liegen bei.
Technische Daten
| Frequenz | 450 kHz |
| Reichweite | max. 120 m, Fernfeld ab 5 m |
| Strahl | 0,8° × 50° |
| Range-Auflösung | bis 1/1200 der Reichweite |
| Pingrate | max. 20 Hz (bis 30 m) |
| Tiefe | 100 m |
| Spannung | 10–30 V; max. 5 W Leerlauf, 10 W Betrieb |
| Schnittstelle | 100Base-T Ethernet, WetLink M10-4.5MM-LC vorinstalliert |
| Voraussetzung | Ethernet Switch im BlueROV2 |

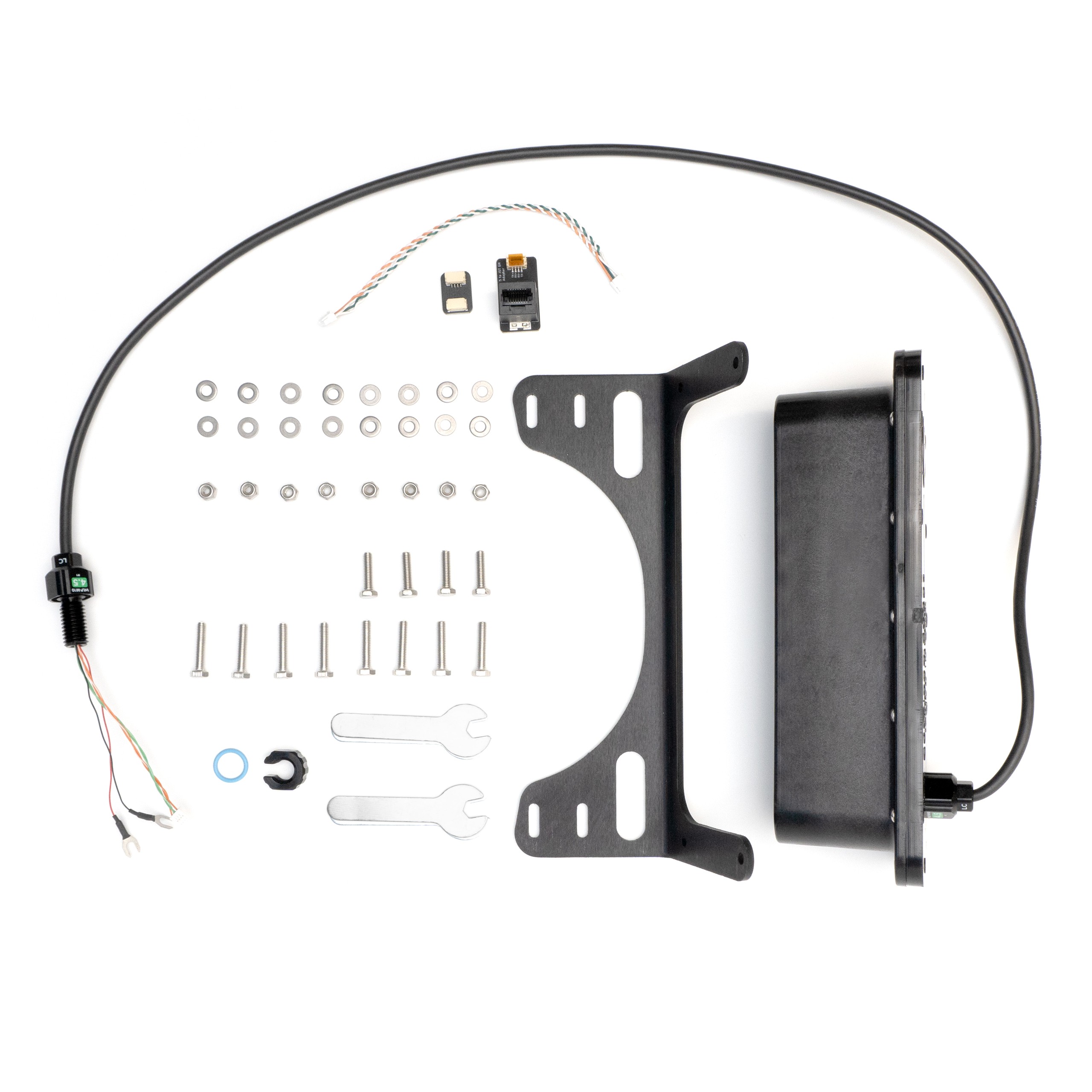

| Lieferumfang | Sonar, Montagehalterung, JST-GH-Kabel 150 mm, JST-GH-Koppler mit RJ45-Adapter, M4-Schrauben, M10-Schottmutter mit O-Ring, 2 × 7-mm-Schlüssel |
