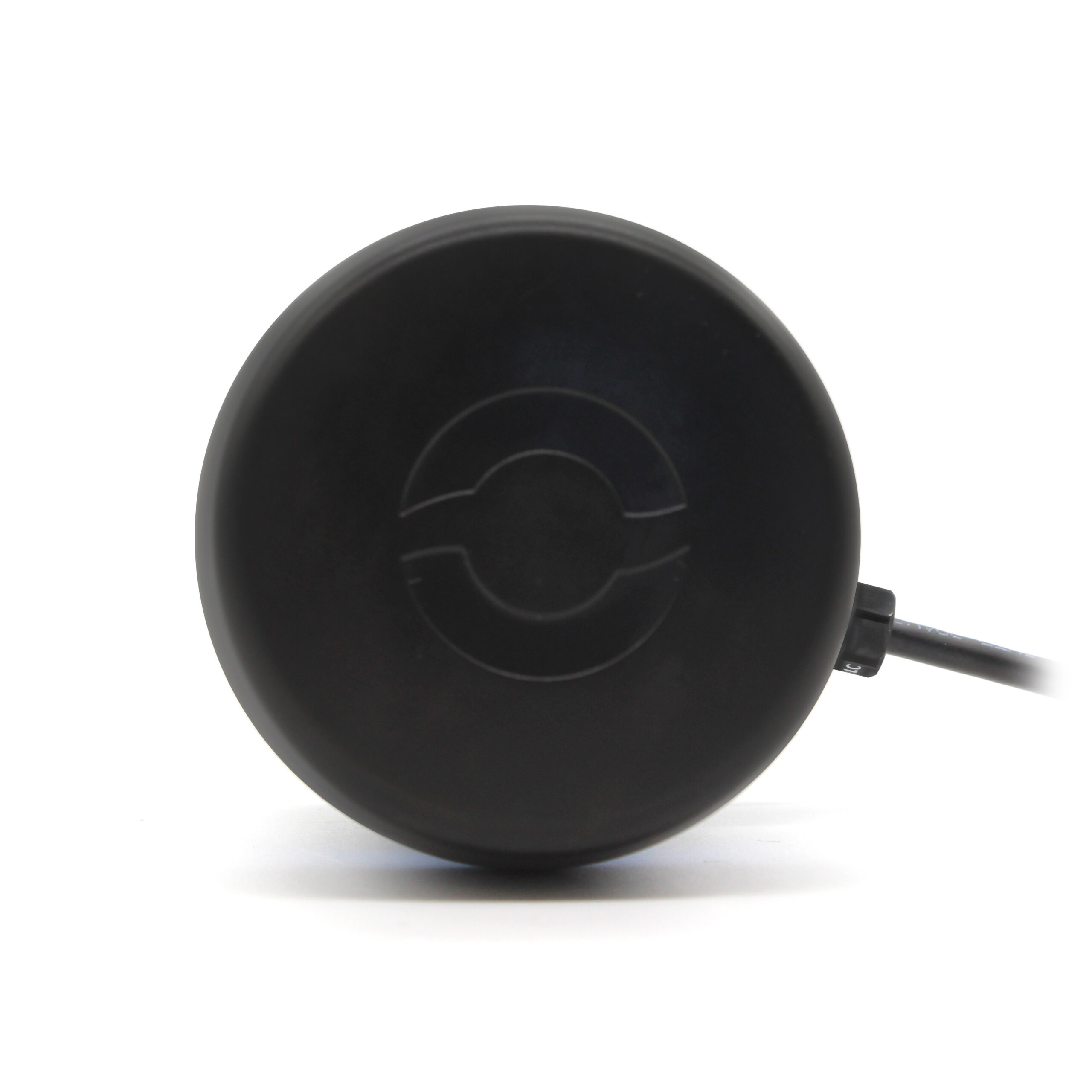

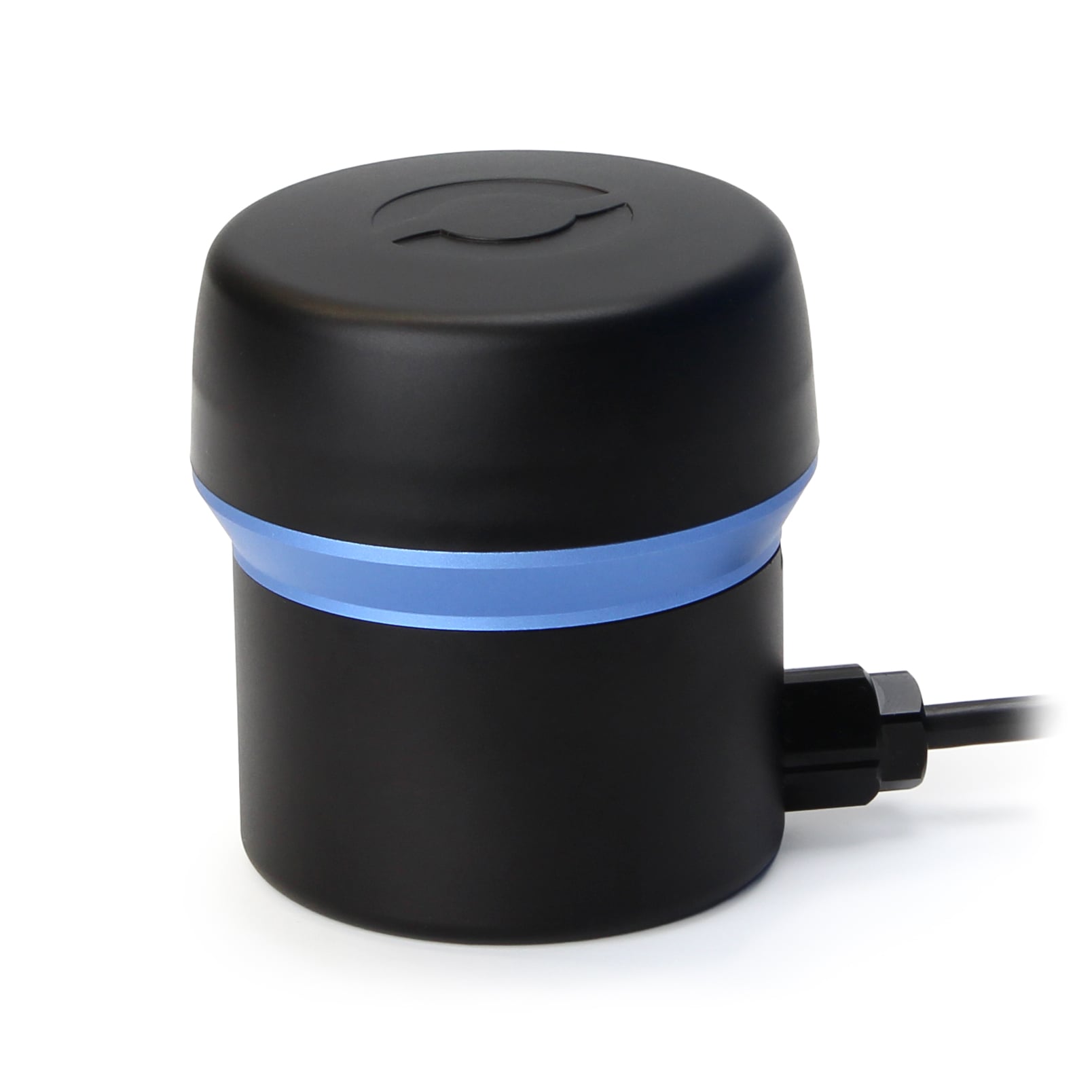

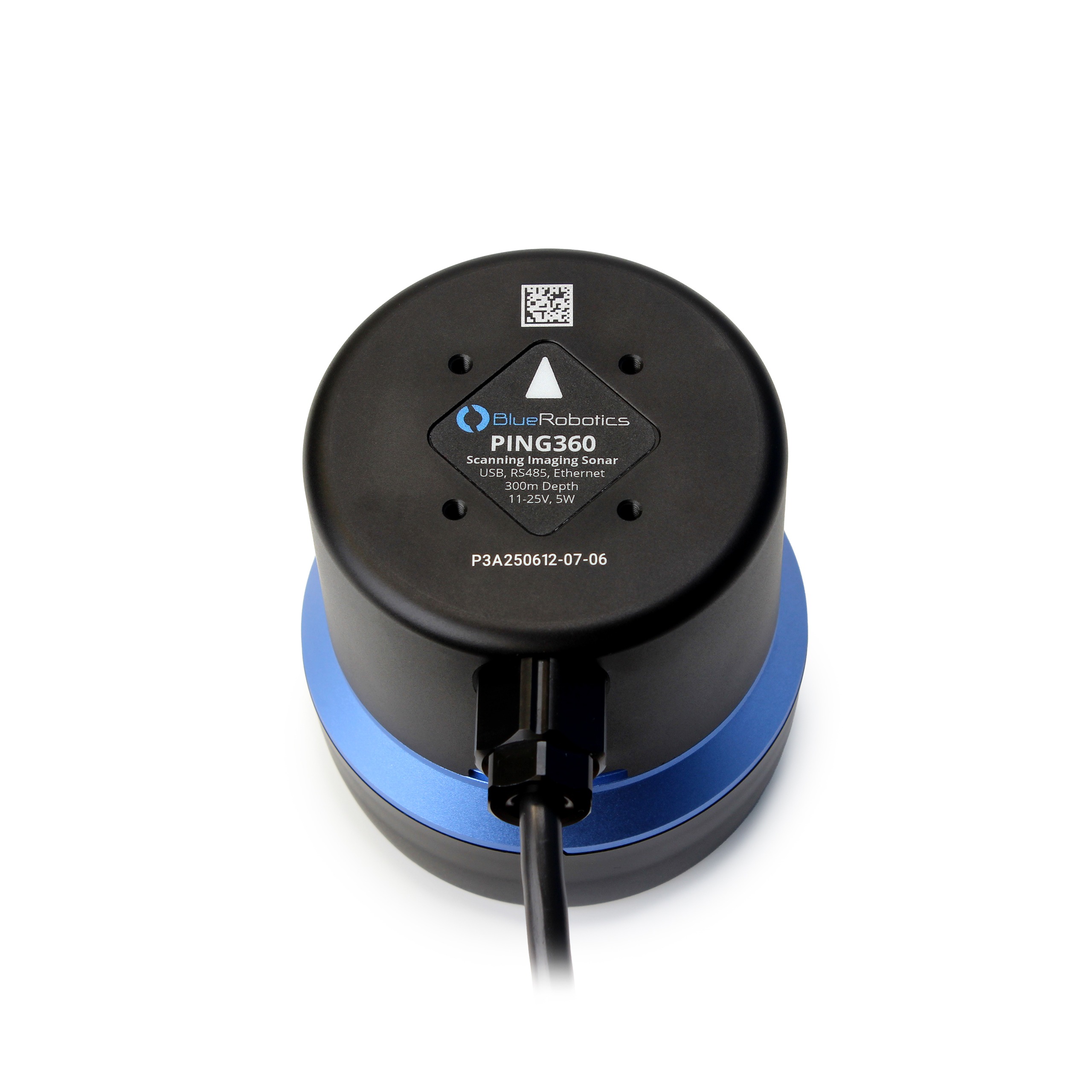

Ping360 Scanning Imaging Sonar
Orientierung bei Nullsicht

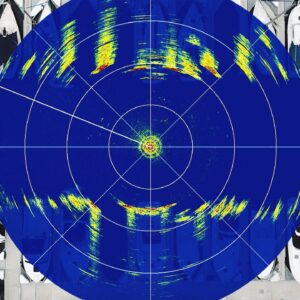

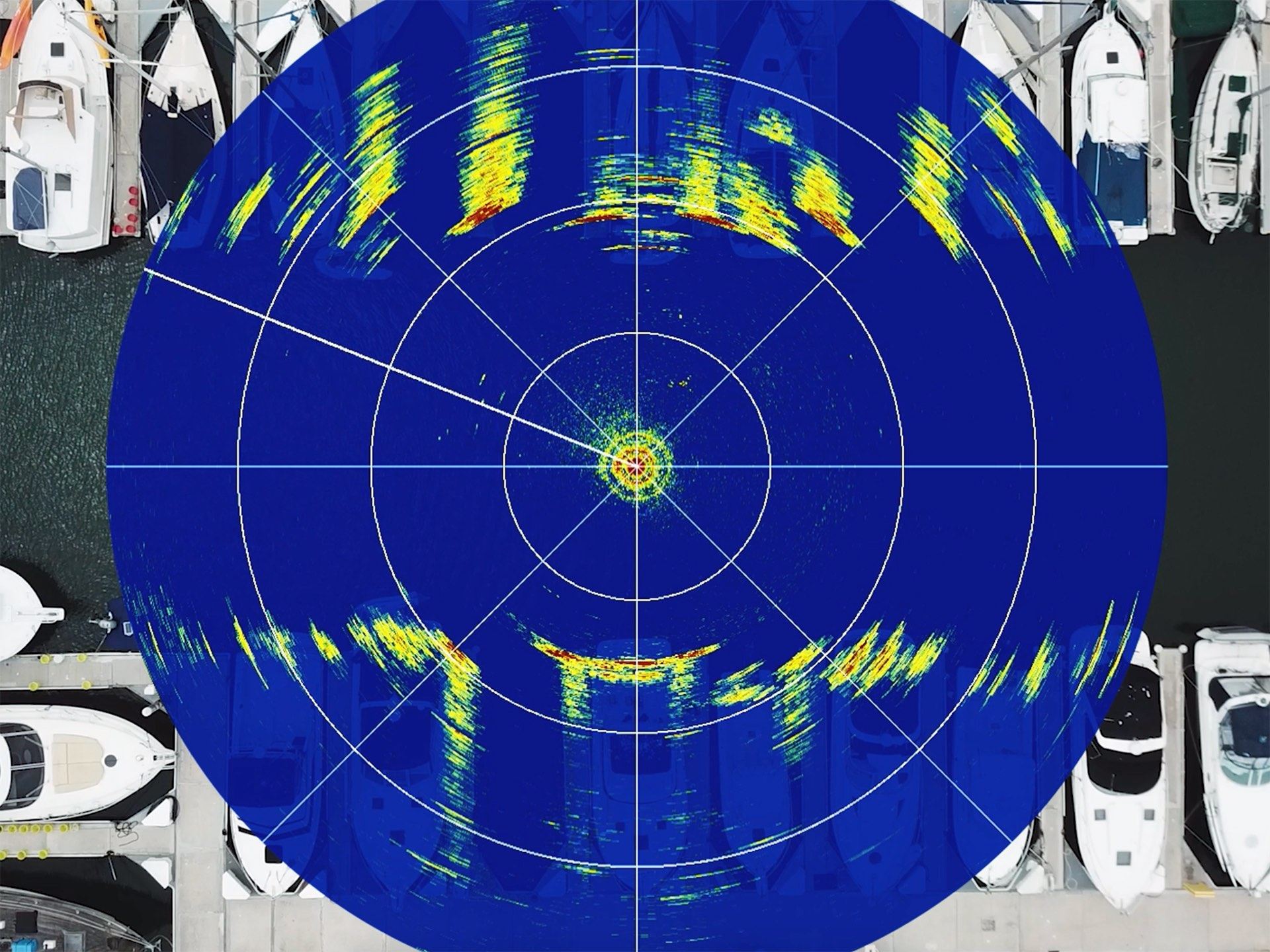

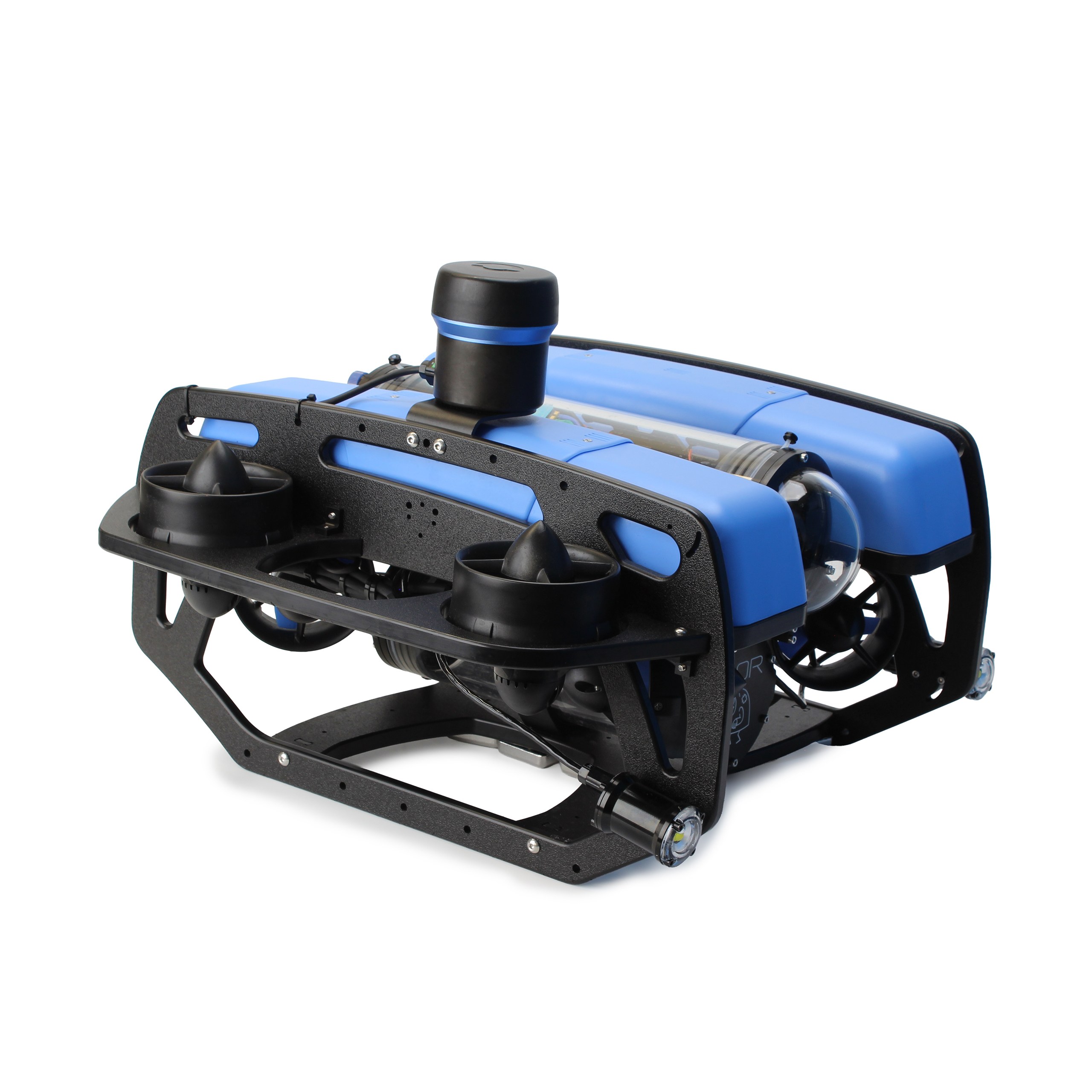

Das Ping360 dreht einen 2° × 25°-Strahl bis 360° und zeichnet ein Bild der Umgebung bis 50 m – Wände, Pfeiler, Objekte. Am BlueROV2 wird es über Ethernet angebunden und im Bodenstations-Bild dargestellt.
50 m
Reichweite
750 kHz
Frequenz
360°
Sektor
300 m
Tiefe
Warum dieses Produkt?
Feine Auflösung
Mechanische Auflösung 0,9°, Range-Auflösung 0,08 % – 4,1 cm bei 50 m.
Schnelle Scans
360° in 3,42 s über Ethernet bei 1 m Reichweite, 33 s bei 50 m.
Drei Schnittstellen

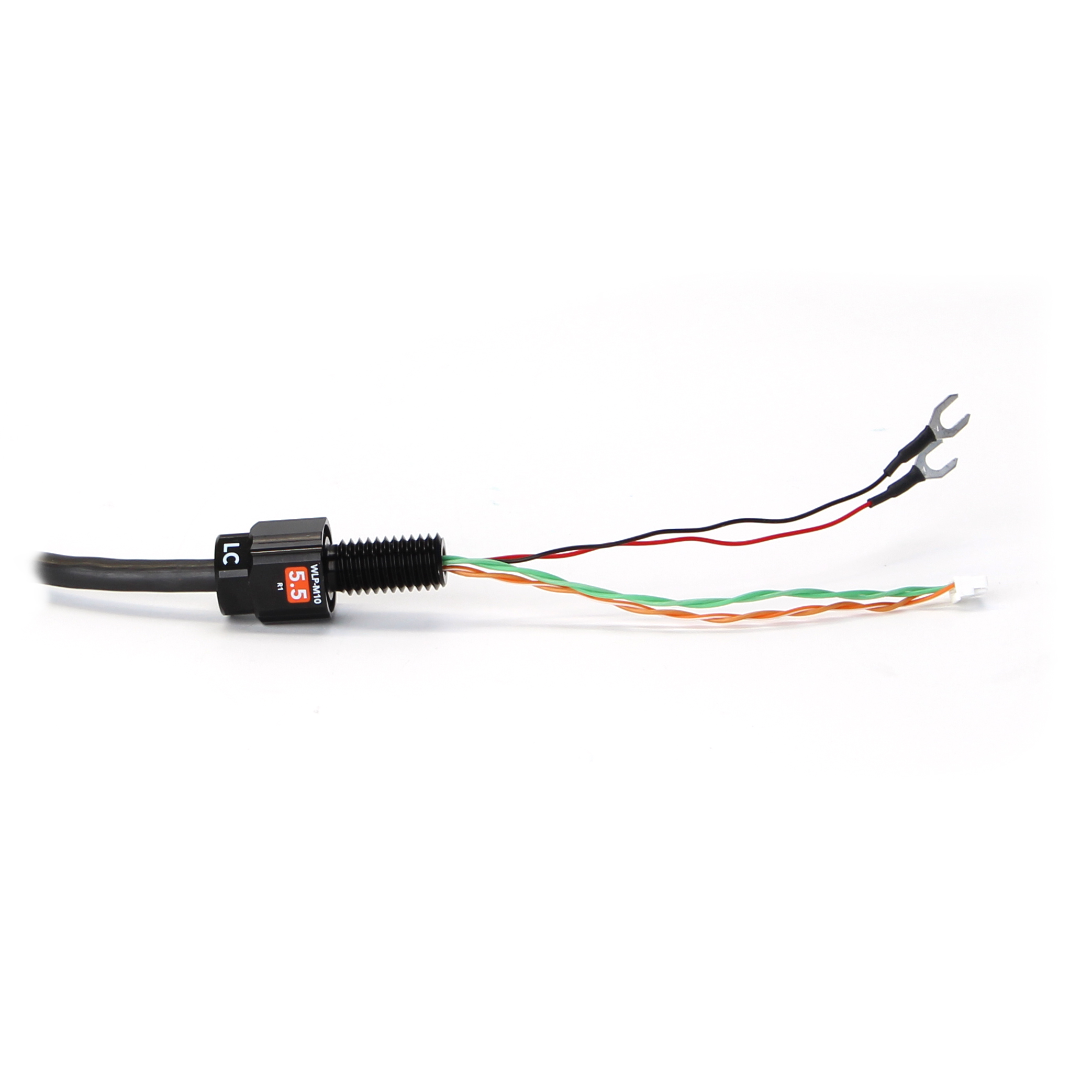

USB, Ethernet (UDP) und RS485; WetLink-M10-Penetrator, Kabel 756 mm.
Technische Daten
| Frequenz | 750 kHz |
| Reichweite | 0,75–50 m |
| Strahl | 2° × 25° |
| Sektor | bis 360° |
| Mechanische Auflösung | 0,9° |
| Range-Auflösung | 0,08 % (4,1 cm bei 50 m) |
| Scanzeit 360° | 3,42 s (1 m, Ethernet) bis 33 s (50 m) |
| Tiefe | 300 m |
| Gewicht | 510 g in Luft, 175 g in Wasser |
| Temperatur | 0–30 °C |
| Spannung | 11–25 V, max. 5 W |
| Schnittstellen | USB, Ethernet (UDP), RS485 |
| Kabel | 756 mm, WetLink M10 |

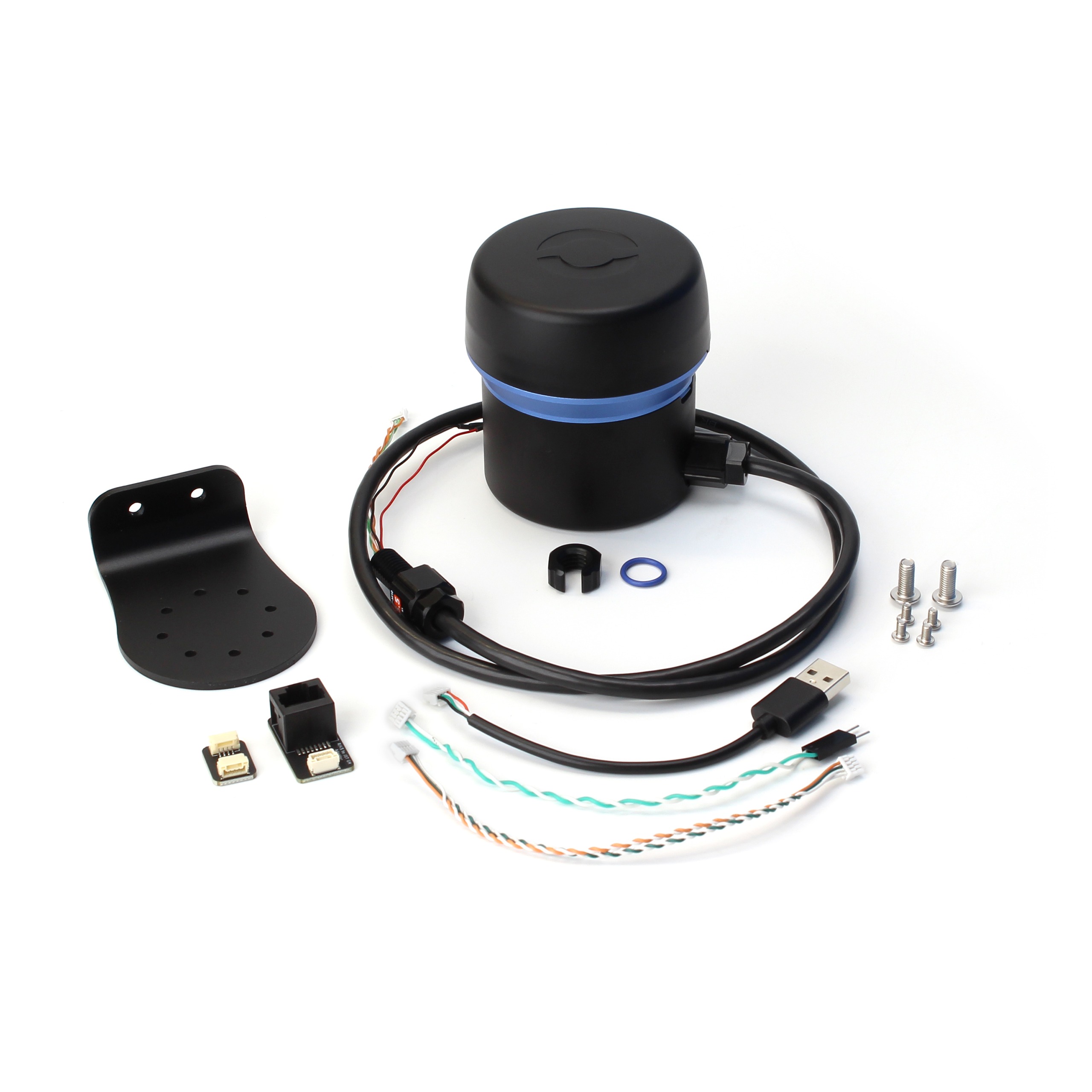

| Lieferumfang | Sonar, Halterung, JST-GH-USB-Kabel, Coupler-Platine, RJ45-JST-GH-Adapter mit Kabel, JST-GH-Header-Kabel, M10-Mutter, O-Ring, 4 × M3×5, 2 × M5×12 |
