Ping Sonar Altimeter und Echolot
Abstand zum Grund bis 100 m

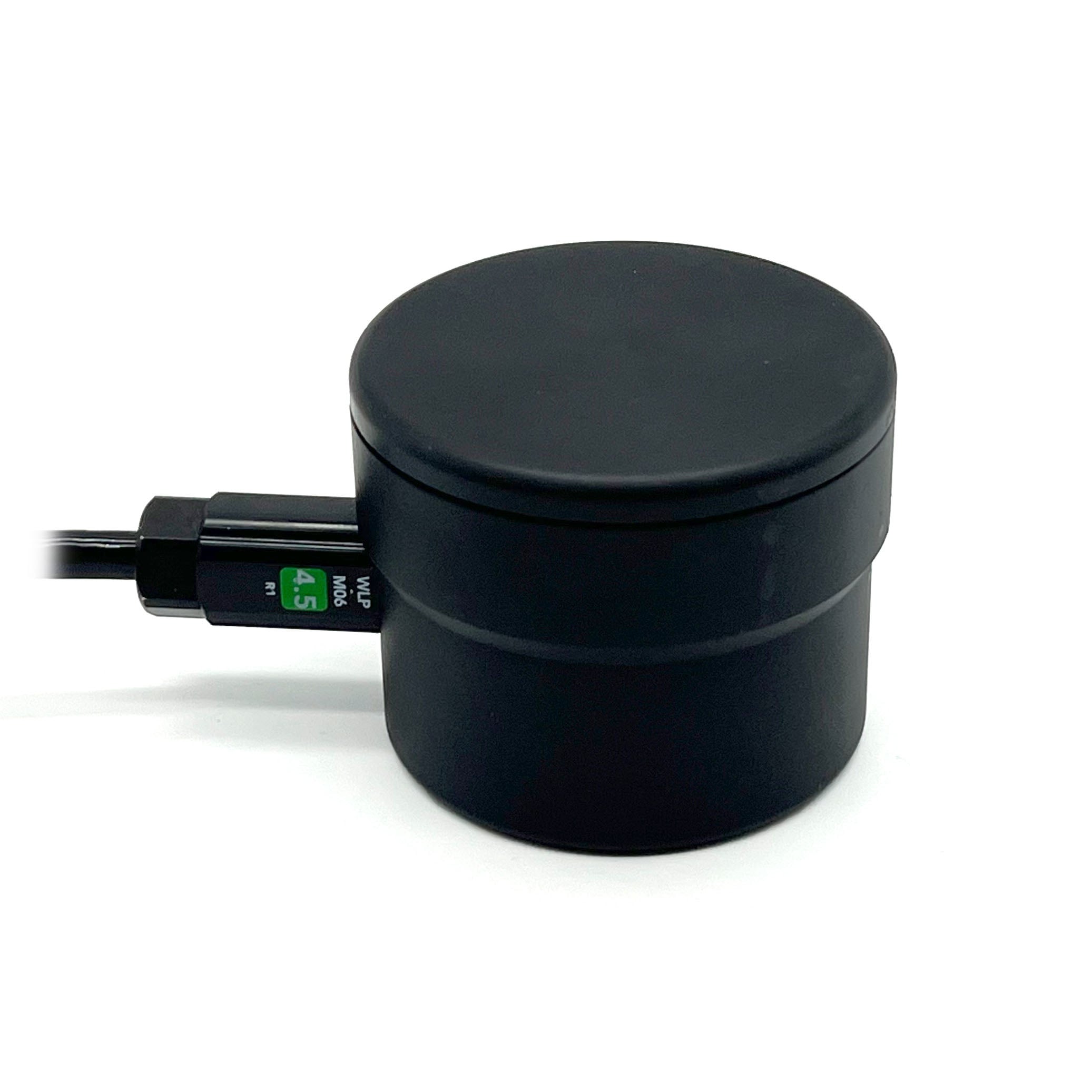

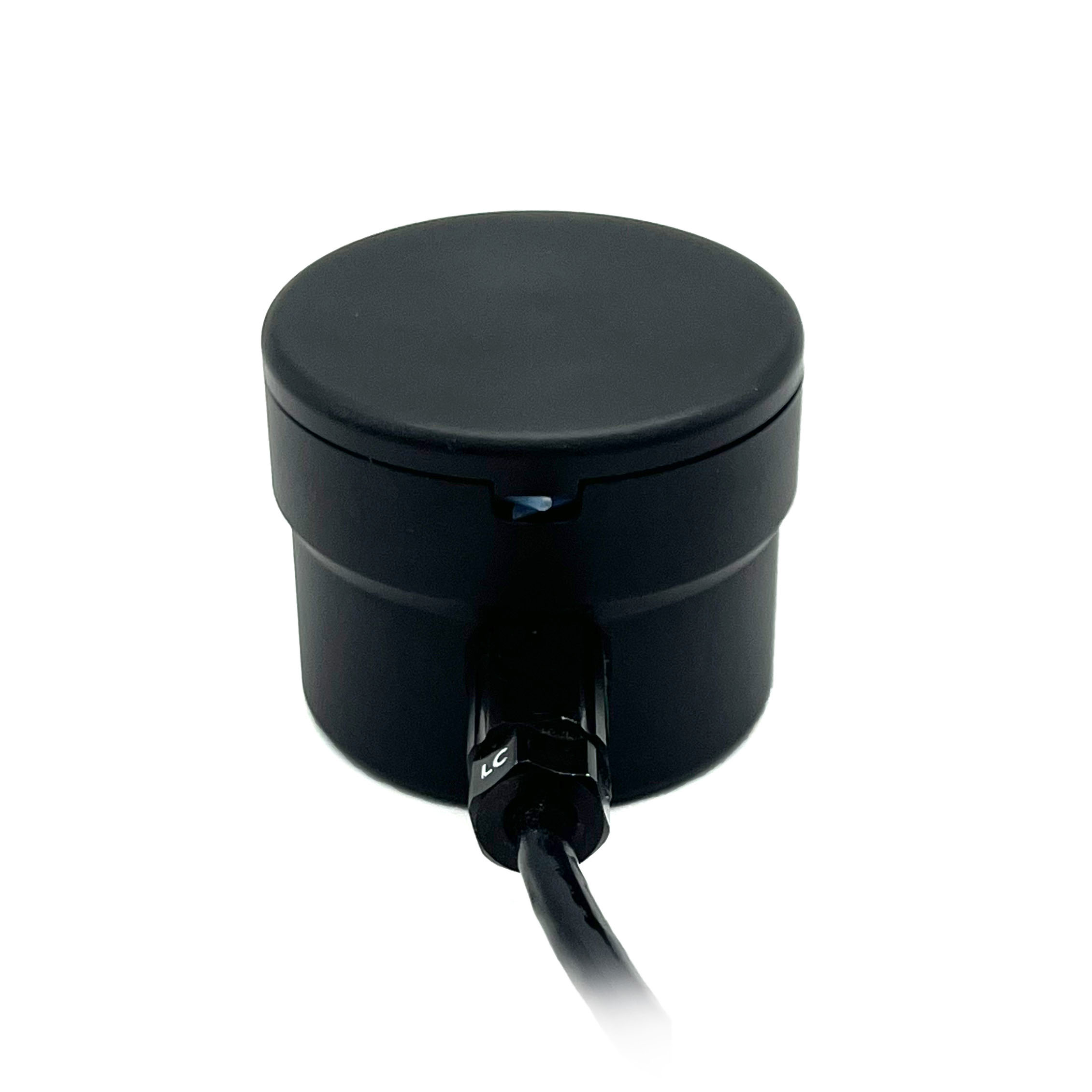

Der Ping Sonar misst den Abstand zum Grund oder zu Objekten mit einem 25°-Strahl bei 115 kHz. Am BlueROV2 liefert er Höhe über Grund für Sichtflug und automatische Tiefenhaltung; die Halterung und das Adapterkabel auf JST-GH liegen bei.
100 m
Nutzreichweite
115 kHz
Frequenz
25°
Strahl
300 m
Tiefe
Warum dieses Produkt?
Reichweite und Auflösung
0,3 bis 100 m, Auflösung 0,5 % der Reichweite, 198 dB re 1 µPa @ 1 m.
Sparsam
4,5–5,5 V, 100 mA typisch, 900 mA Spitze – läuft direkt am Navigator.
Ping Protocol
TTL-UART mit 115200 oder 9600 Baud, offenes Protokoll.
Technische Daten
| Frequenz | 115 kHz |
| Strahl | 25° |
| Reichweite | 0,3–100 m |
| Auflösung | 0,5 % der Reichweite |
| Schallpegel | 198 dB re 1 µPa @ 1 m |
| Tiefe | 300 m |
| Gewicht | 187 g in Luft, 100 g in Wasser (mit Kabel) |
| Temperatur | 0–30 °C |
| Spannung | 4,5–5,5 V, 100 mA typ., 900 mA Spitze |
| Schnittstelle | TTL-UART 115200 / 9600, Ping Protocol |
| Kabel | 875 mm, 24 AWG (max. 8 m) |

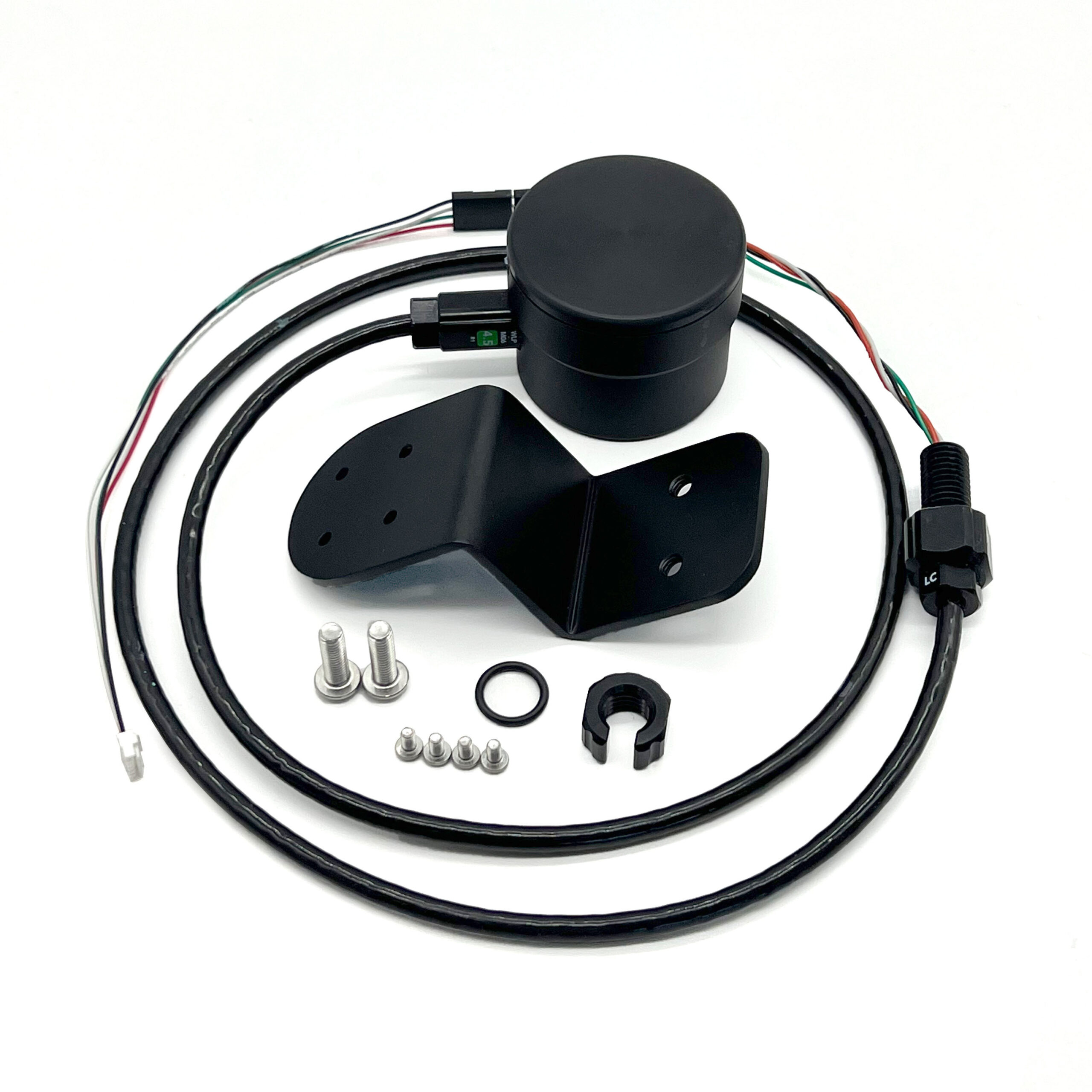

| Lieferumfang | Sonar, Halterung, Adapterkabel auf JST-GH, 4 × M3×5, 2 × M5×16, M10-O-Ring, M10-Mutter |
