Hauptmerkmale
- Große UKW-Funkanlage mit Digital Selective Calling
- Kabelgebundene oder kabellose Erweiterung mit optionalem RayMic-Handgerät-Stationen
- Integrierter GPS-/GNSS-Empfänger mit Anschluss für optionale externe Antenne
- NMEA2000 und NMEA0183 Anschlüsse für die Netzwerk-Integration
- Audioausgang für optionalen passiven Lautsprecher (A80542)
- Einbau- und Bügelmontage-Kits enthalten
- Entwickelt, um die Familie der Axiom MFDs perfekt zu ergänzen
Technische Daten
Umgebungsspezifikationen
| Betriebstemperatur | -20 ºC (-4 ºF) bis +60 ºC (140 ºF) |
| Lagertemperatur | -25 ºC (-13 ºF) bis +70 ºC (158 ºF) |
| Relative Luftfeuchtigkeit | 95 % |
| Wasserfestigkeit | IPx6 & IPx7 |
| Anschlüsse | 1x NMEA 0183 | 1 x SeaTalkng ® / NMEA 2000 | 1x Faustmikrofon-Verbindung vorne | 1x Anschluss für Zweitstation hinten | 1 x Audio (RCA) | 1 x GNSS (GPS) Antenne (TNC) |
Stromversorgung
| Nennspannung | 12 V DC (Verpolungs- und Überspannungsschutz) |
| Betriebsspannungsbereich | 9 V DC bis 16 V DC |
| Stromverbrauch | Weniger als 6 A bei hoher Leistung (13,6 V) Standby: 600 mA Empfangen: 2 A |
Sender
| Kanäle | Alle verfügbaren Kanäle im UKW-Seefunkband für International, USA und Kanada |
| Frequenzbereich | 156,000 MHz bis 157,425 MHz / 155,500 MHz bis 161,425 MHz (Privatkanäle) |
| Frequenzstabilität | +/- 1,5 ppm |
| Kanalabstand | 12,5 kHz |
| Ausgangsleistung | Niedrige Sendeleistung – 1 W | Hohe Sendeleistung – 25 W |
| Störende Missionen | Besser als -36 dBm bei 25 W (weniger als 0,2 μW) |
| Maximale Abweichung | +/- 5 kHz |
| Antennenimpedanz | 50 Ohm (typisch) |
Empfänger
| Empfängertyp | Doppelkonversion Super-Heterodyn |
| Kanäle | Alle verfügbaren Kanäle im UKW-Seefunkband für International, USA und Kanada |
| Frequenzbereich | 156,050 MHz bis 163,275 MHz / 155,500 MHz bis161,425 MHz (Privatkanäle) |
| Empfindlichkeit | Besser als 1 Mikrovolt EMF bei 20 dB SINAD |
| Squelch-Empfindlichkeit | Weniger als -2 dBµ EMF |
| Brummen und Rauschen | Besser als -40 dB |
| Audioverzerrung | Weniger als 10 % |
| Empfängerempfindlichkeit | Entfernung — 119 dBm (0,25 uV) bei 12 dB SINAD (typisch) lokal — 110 dBm (0,7 uV) bei 12 dB SINAD (typisch) |
| Nachbarkanalselektivität | Größer als 70 dB |
| Unterdrückung von Hintergrundrauschen | Größer als 70 dB |
| Intermodulationsunterdrückung | Größer als 70 dB |
Lautsprecher
| Lautsprecherleistung der Basisstation | 2,5W (8Ω) |
| Leistung Handmikrofon | 1 W (16 Ω) |
| Leistung externer Lautsprecherausgang | 5 W (8 Ω) |
| Leistung des Handgerätlautsprechers | 1 W (16 Ω) |
GNSS (GPS)
| Kanäle | 72 |
| Kaltstart | < 2 Minuten |
| IC-Empfindlichkeit des Empfängers | –167 dBm (Tracking) / –148 dBm (Suchen) |
| GNSS-Kompatibilität | GPS | GLONASS | *Beidou |
| SBAS-Kompatibilität | WAAS | EGNOS | MSAS |
| Sonderfunktionen | Aktive Stör- und Interferenz-Reduktion |
| Betriebsfrequenz | GPS L1 C/A | GLONASS L10F | Beidou B1 |
| Signalerfassung | Automatisch |
| Almanach-Aktualisierung | Automatisch |
| Geodätisches Datum | WGS-84 (Alternativen verfügbar über Raymarine-MFD) |
| Bildwiederholfrequenz | 10 Hz (10 Mal pro Sekunde gleichlaufendes GNSS) |
| Antenne | Intern – Keramik-Chip, oben an der Einheit angebracht Extern – passive Antennenverbindung über TNC-Anschluss |
| Positionsgenauigkeit | Ohne SBAS: <= 15 Meter 95 % der Zeit | Mit SBAS: <= 5 Meter 95 % der Zeit |
Lieferumfang

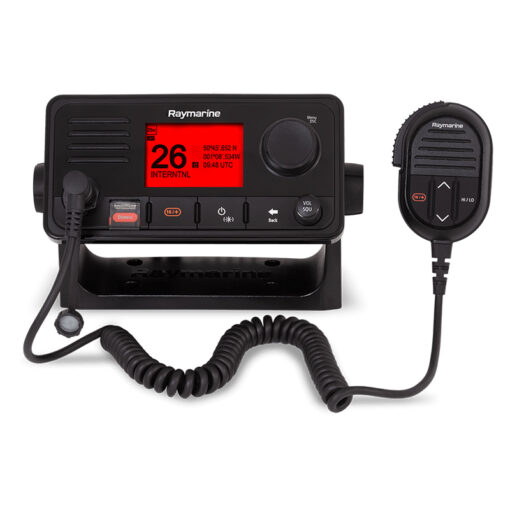

- 1 Ray63 DSC-UKW-Funk
- 2 Sonnenabdeckung
- 3 Panelmontagedichtung
- 4 Handmikrofon
- 5 Montagehalterung (Zapfenhalterung)
- 6 Montagehalterung Griffe
- 7 Handmikrofon Hakenplatte
- 8 Dokumentation
- 9 4x M4 Muttern, Federscheiben und M4x25 Maschinenschrauben (für Panel-Montage)
- 10 4x M4x25 Schrauben (für Bügel-Montage (Zapfen))
- 11 2x M4x12 Schrauben (für Handmikrofon Hakenplatte-Montage).
- 12 Schützendes Antennen-Booten
- 13 SeaTalkng ® Blindstopfen
- 14 SeaTalkng ® 400 mm (15,7 Zoll) Spurkabel
