Holen Sie sich einen schärferen Blick
Mit seinem schlanken Design, der leistungsstarken Verarbeitung und dem verbesserten IPS-Display lässt sich diese fortschrittliche Kombination aus Kartenplotter und Sonar nahtlos in Ihr Garmin-Marinesystem integrieren.
Sehen Sie unter Ihr Boot mit integrierten Sonarfunktionen.
Stellen Sie mit OneHelm ™ Digital Switching eine Verbindung zu kompatiblen Geräten her.
Mit Leichtigkeit navigieren.
ULTRA-HOCHDEFINITIONSSCANNING-SONAR
Integrieren Sie hochauflösende SideVü- und ClearVü-Scan-Sonare mit lebendigen, kontrastreichen Farbpaletten, um Fische von Strukturen zu unterscheiden. GPSMAP unterstützt auch herkömmliche 1 kW CHIRP-Sonarfunktionen.
PANOPTIX ™ SONAR UNTERSTÜTZUNG
Koppeln Sie mit Panoptix oder Panoptix LiveScope ™, einem einfach zu interpretierenden Live-Sonar (Geber separat erhältlich), um in Echtzeit alles rund um Ihr Boot zu sehen.
SCHNELLER, SCHÄRER, SMARTER
Mit seiner zusätzlichen Verarbeitungsleistung und dem neuen schlanken Design mit durchgehendem Glas kann dieser Plotter problemlos in einer größeren Auswahl an Armaturenbrettkonfigurationen nachgerüstet werden.
VERBESSERTE ANZEIGEOPTIK
Neue Displays mit höherer Auflösung bieten eine verbesserte Lesbarkeit auch bei Sonnenlicht mit 60% mehr Pixeln als GPSMAP-Geräte der vorherigen Generation.
OPTIONALE BLUECHART® G3 VISION® CHARTS
Diese optionalen Seekarten bieten das Beste aus Garmin- und Navionics®-Daten, Auto Guidance-Technologie und anderen Premium-Navigationsfunktionen.
GARMIN MARINE NETZWERK
Wenn Sie mehrere kompatible Garmin-Geräte auf Ihrem Boot haben, können Sie Informationen wie Karten, Benutzerdaten, Radar und IP-Kamera-Videos untereinander austauschen.
NMEA 2000® UND NMEA 0183 NETZWERKE
Stellen Sie über den Bildschirm eine Verbindung zu kompatiblen Autopiloten, digitaler Umschaltung, Wetter, Fusion-Link ™ -Audiosystem, Medien, UKW, AIS und mehr her.
ACTIVECAPTAIN® APP
Die integrierte Wi-Fi®-Konnektivität wird mit der kostenlosen mobilen All-in-One-App kombiniert, um auf die OneChart ™ -Funktion, intelligente Benachrichtigungen, Softwareupdates, digitale Garmin Helm ™ -Schaltung, Garmin Quickdraw ™ -Community-Daten und mehr zuzugreifen.
INTEGRIERTE ANT®-TECHNOLOGIE
Verbinden Sie sich mit einigen Ihrer Lieblingsgeräte wie quatix® Marineuhren, gWind ™ Wireless 2-Wandlern, GNX ™ Wind Marine-Instrumenten und drahtlosen Fernbedienungen.
J1939 VERBINDUNG
Jetzt können Sie Ihren Kartenplotter an verschiedene Motortypen anschließen, einschließlich ausgewählter Yamaha-Motoren.
ONEHELM ™ -FUNKTION
Diese exklusive Funktion vereint alle Funktionen und Funktionen ausgewählter Geräte von Drittanbietern, z. B. EmpirBus ™ Digital Switching, auf einem Bildschirm.
Technische Daten
Allgemein | |
| Abmessungen | 9.2″ x 6.4″ x 3″ (23.3 x 16.2 x 7.6 cm) |
|---|---|
| Anzeigegröße, B x H | 7.8″ x 4.4″; 9.0″ diagonal (19.9 x 11.2 cm; 22.9 cm diagonal) |
| Anzeigeauflösung, B x H | 1280 x 720 pixels |
| Anzeigetyp | WXGA display |
| Gewicht | 3.6 lbs (1.6 kg) |
| Wasserdichtigkeit | IPX7 |
| Polarized Support | |
| Leistungsaufnahme | Max power usage at 10 Vdc: 22 W Typical current draw at 12 Vdc: 1.3 A Max current draw at 12 Vdc: 1.8 A |
| Antenne | Intern oder extern über NMEA 2000 |
| Montagemöglichkeiten | Bail, flush or flat |
| Receiver | 10 Hz high-sensitivity |
| Garmin-Marinenetzwerk-Anschlüsse | 1 |
| Übertragungsleistung | 1 kW traditional; 1 kW CHIRP |
Karten und Speicher | |
| Vorinstallierte Karten | Worldwide basemap |
|---|---|
| Unterstützung von Datenkarten | 2 microSD™ cards (back of unit) |
| Wegpunkte | 5,000 |
| Trackaufzeichnung | 50,000 points; 50 saved tracks |
| Routen | 100 |
Outdoor-Freizeitfunktionen | |
| Gezeitentabellen mit optionaler BlueChart Karte | |
|---|---|
Kartenplotterfunktionen | |
| Mit Garmin Radar kompatibel | |
|---|---|
| Mit Garmin Sonar kompatibel | Yes (built-in) |
| Mit Garmin SmartMode kompatibel (anpassbare Bildschirmvoreinstellungen) | |
| Unterstützt AIS (Nachverfolgung der Position des Zielbootes) | |
| Unterstützt DSC (Anzeige der Positionsdaten von DSC-fähigem UKW-Funk) | |
| Unterstützt mit FUSION-Link™ kompatible Radios | |
| Unterstützt GSD™-Blackbox-Echolote | |
| Unterstützt GCV™-Blackbox-Echolote | |
| Mit ActiveCaptain kompatibel | |
| Mit GRID™ (Garmin-Remote-Eingabegerät) kompatibel | |
| Kompatibel mit Funkfernbedienungen | |
| Segelfunktionen | |
Echolotfunktionen und technische Daten | |
| Zweifrequenz-Echolot | |
|---|---|
| Doppelsendekegel | |
| Frequencies supported | Traditional: 50/77/83/200 kHz CHIRP (low, medium, high) ClearVü (260/455/800 kHz) (dependent on transducer) |
| CHIRP Echolot Technologie | Ja (eingebaut) |
| ClearVü | Yes with CHIRP (built-in) |
| SideVü | Yes with CHIRP (built-in) |
| Maximale Tiefe | 5,000 ft at 1kW (depth capacity is dependent on water bottom type and other water conditions) |
| Bottom-Lock (zeigt Ergebnisse von unten nach oben) | |
| Protokollierung und grafische Darstellung der Wassertemperatur | |
| Echolot Aufzeichnung | |
| Echolot mit Rückspulfunktion | |
Verbindungen | |
| Mit NMEA 2000® kompatibel | |
|---|---|
| Anzahl der Stifte des Gebers | 12-pin (orange) |
| NMEA 0183-Eingänge | 1 (Differential) |
| NMEA 0183-Ausgänge | 1 (Differential) |
| Videoeingänge | 1 BNC |
| Drahtlose Konnektivität | |
| J1939 Compatible | |
Lieferumfang
- GPSMAP 923xsv chartplotter
- microSD™ card preinstalled
- Power cable
- NMEA 2000® T-connector
- NMEA 2000 drop cable (2 metres)
- 8-pin transducer to 12-pin sounder adapter cable
- Bail mount kit with knobs
- Flush mount kit with gasket
- Protective cover
- Trim piece snap covers
- Dokumentation

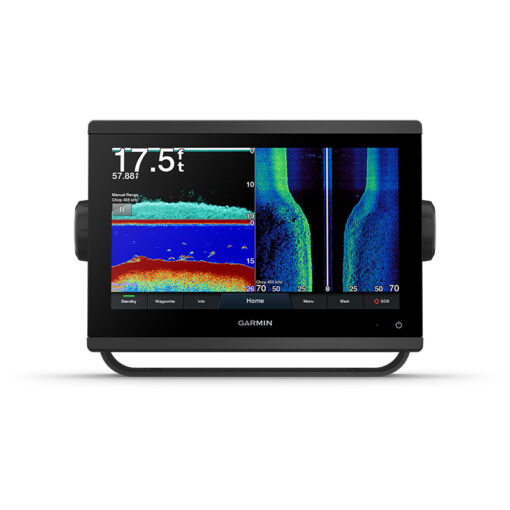

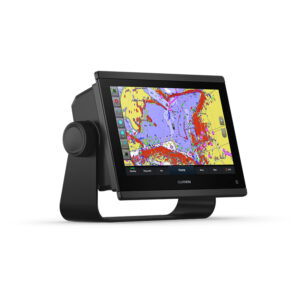

Garmin GPSMAP 923xsv mit GT56UHD-TM Heckgeber
Das Garmin GPSMAP 923xsv gehört zur GPSMAP Reihe, den Profigeräten von Garmin. Das Display misst 9 Zoll (19,9 x 11,2 cm; 22,9 cm Diagonale) und löst mit 1280 x 720 Pixel auf. Der mitgelieferte GT56UHD-TM Heckgeber liefert 2D CHIRP, Ultra HD ClearVü und Ultra HD SideVü aus einem Gehäuse. Über NMEA 2000, das Garmin Marine Network und WLAN wächst das Gerät zu einem kompletten Bordsystem mit Radar, Autopilot, Kameras und weiteren Displays.
Die Profireihe von Garmin
Die GPSMAP Reihe ist bei Garmin die Oberklasse. Sie ist als System gedacht: mehrere Displays, Radar, Autopilot, Motordaten und Echolotmodule laufen über das Garmin Marine Network zusammen, und jedes Display kann alles zeigen. Wer heute mit einem Gerät anfängt und in zwei Jahren die Brücke ausbaut, muss nichts ersetzen.
Bedient wird über einen Touchscreen, bei den xsv-Modellen zusätzlich über Tasten. Die Menüführung ist über alle Garmin Geräte hinweg gleich, wer schon ein ECHOMAP gefahren hat, findet sich sofort zurecht.
- 9 Zoll (19,9 x 11,2 cm; 22,9 cm Diagonale) Display mit 1280 x 720 Pixel
- Bedienung über Touch
- Echolotansichten: 2D CHIRP, ClearVü, SideVü, LiveScope
- Live-Sonar möglich: Ja (mit LiveScope Geber)
- Vernetzung über NMEA 2000, NMEA 0183, Ethernet, Wi-Fi
- Seekarten von Garmin Navionics+ und Garmin Navionics Vision+, zwei microSD-Schächte
- Montage: Haltebügel, Bündiger Einbau
- Geber im Lieferumfang: GT56UHD-TM Heckgeber
GT56UHD-TM Geber
Der GT56UHD-TM deckt drei Ansichten mit einem Gehäuse ab: traditionelles 2D CHIRP für die Sichelanzeige, Ultra HD ClearVü für das fotoähnliche Bild direkt unter dem Boot und Ultra HD SideVü für die Struktur links und rechts.
Ultra HD heißt hier: höhere Frequenzen und dadurch feinere Zeichnung als bei den älteren ClearVü und SideVü Gebern. Einzelne Äste am Totholz, Steine an der Kante und Fische dicht am Grund lassen sich damit deutlich besser trennen.
Display und Bedienung
Das Display ist für den Einsatz an Deck ausgelegt und bleibt auch bei Sonne von der Seite ablesbar. Die Oberfläche lässt sich frei einrichten: Sie legen fest, welche Ansichten auf welcher Seite liegen und wie der Bildschirm geteilt wird.
Karten, Echolot, Radar und Kamerabild lassen sich nebeneinander oder übereinander legen. Verknüpfte Seiten sorgen dafür, dass alle Fenster demselben Ziel folgen.
Karten und Vernetzung
Auf dem GPSMAP laufen BlueChart g3 und Garmin Navionics Seekarten, je nach Modell auch mit Vision+ Funktionen wie Relief Shading und Luftbildern. Ab Werk ist eine weltweite Basiskarte ohne Details installiert, die eigentliche Seekarte kommt auf microSD dazu.
Mit Garmin Quickdraw Contours zeichnen Sie während der Fahrt Ihre eigene Tiefenkarte auf, auch auf Gewässern ohne detaillierte Karte. Über NMEA 2000 und das Garmin Marine Network binden Sie Radar, Autopilot, Motordaten, Kameras und weitere Displays ein, über WLAN die ActiveCaptain App auf dem Smartphone.
Was Sie später ergänzen können
Das GPSMAP ist für Garmin LiveScope vorbereitet. Mit dem Live-Sonar sehen Sie in Echtzeit, wie Fische auf den Köder reagieren, in Vorwärts-, Abwärts- und Perspective-Ansicht. LiveScope ist nicht Teil dieses Sets und separat erhältlich.
Dazu kommen Radar, Autopilot, Kameras, Motordaten und weitere Displays. Alles läuft über dasselbe Netzwerk und wird von jedem Display aus bedient.
Zu diesem Angebot
Die Angaben zu Zustand, Ausstattung und Umfang dieses Angebots stehen oben auf dieser Seite. Darunter folgt die Beschreibung des Gerätes selbst.
Technische Merkmale
Display und Bedienung
| Displaygröße | 9 Zoll (19,9 x 11,2 cm; 22,9 cm Diagonale) |
|---|---|
| Auflösung | 1280 x 720 Pixel |
| Bedienung | Touch |
Gerät
| Abmessungen | 23,3 x 16,2 x 7,6 cm |
|---|---|
| Schutzart | IPX7 |
| Montage | Haltebügel, Bündiger Einbau |
| Kartenschächte | 2x MicroSD |
Echolot
| Echolotansichten | 2D CHIRP, ClearVü, SideVü, LiveScope |
|---|---|
| Live-Darstellung | Ja (mit LiveScope Geber) |
| Sendeleistung | 1 kW |
| Maximale Tiefe | 1.524 m, abhängig vom Geber |
| Geber im Lieferumfang | GT56UHD-TM |
Karten und Netzwerk
| GPS | Ja |
|---|---|
| Mögliche Seekarten | Garmin Navionics+, Garmin Navionics Vision+ |
| Vorinstallierte Karte | Ja (grobe Weltkarte ohne Details) |
| Netzwerk | NMEA 2000, NMEA 0183, Ethernet, Wi-Fi |
Geber GT56UHD-TM Heckgeber
| Darstellungen | 2D CHIRP, Ultra HD ClearVü, Ultra HD SideVü |
|---|---|
| Montage | Heckmontage |
Lieferumfang
- Garmin GPSMAP 923xsv Display
- GT56UHD-TM Heckgeber mit Anschlusskabel
- Heckhalterung und Montagematerial für den Geber
- Halterung und Montagematerial
- Strom- und Datenkabel
- Schutzabdeckung
- Dokumentation
