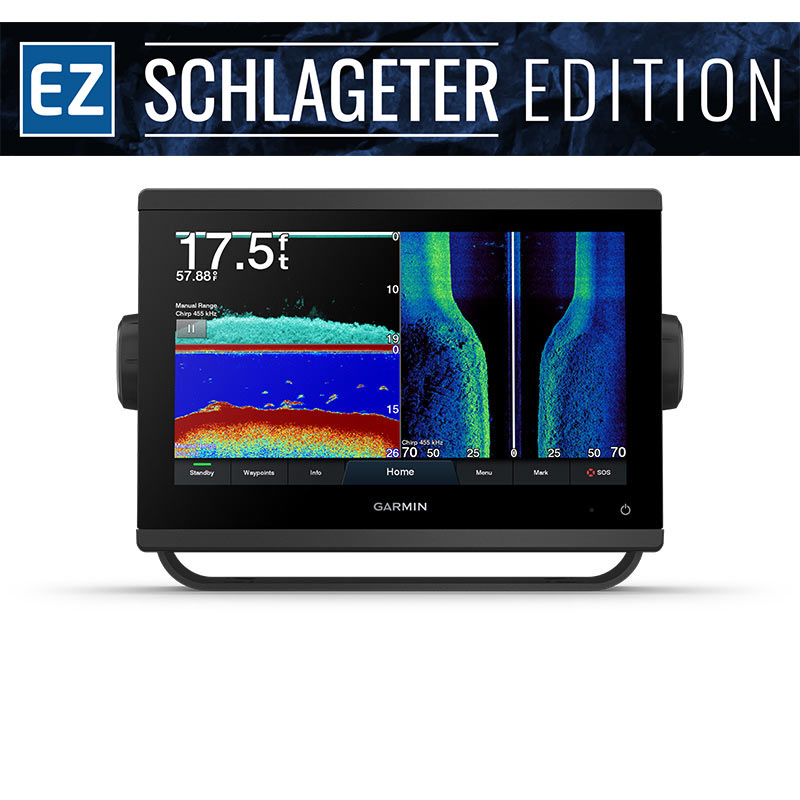

EZ Schlageter Editionen - Vorkonfiguriert für viele Einsatzarten!
Die EZ Schlageter Editionen bieten zusätzlich zum kostenlosen XXL Servicepaket noch 9 speziell konfigurierte, abgespeicherte Einstellungen, die direkt im Gerät angewählt und gestartet werden können.
Nutzen Sie Ihr Echolot schnell und effektiv ohne langwierige Einstellungen für unterschiedliche Einsätze vorzunehmen, einfach anklicken und umschalten!
Auf dem Gerät abgespeichert sind:
- “EZ Grundeinstellung“ – Vorkonfiguriert für allgemeinen Einsatz
- “Zander am Grund“ – Hebt tief am Grund stehende Fische gut sichtbar hervor
- “Raubfisch Pelagisch“ – Erleichtert das klassische pelagische Angeln
- “Karpfenangeln“ - Für die Suche nach Futterplätzen und deren Nutzung
- “Norwegen Flach“ – Für den Norwegeneinsatz bis zu 150m Wassertiefe
- “Norwegen Tief“ – Für den Norwegeneinsatz über 150m Wassertiefe
- “Schleppangeln“ – Optimiert für das Schleppen z.B. im Freiwasser
- “Wallerangeln“ – Erleichtert das Angeln auf Waller beim Klopfen oder Abspannen
- “Ostsee Pilken“ – Hilfreich bei der Fischsuche z.B. auf der Ostsee bis 50m Tiefe
Natürlich können Sie aber noch zusätzliche Änderungen nach Ihren Wünschen vornehmen, während im Hintergrund die essentiell wichtigen Einstellungen bleiben. Auch Ihre abgeänderten Konfigurationen können dann auf dem Gerät individuell gespeichert werden. Zusätzlich dienen unsere speziellen Vorkonfigurationen, als “One Klick“ Dateien zur Wiederherstellung der ursprünglichen Einstellung, falls das Gerät einmal völlig verstellt sein sollte.
EZ Schlageter Editionen - Ihr unkomplizierter Helfer zur effektiven Echolotnutzung.
Holen Sie sich einen schärferen Blick

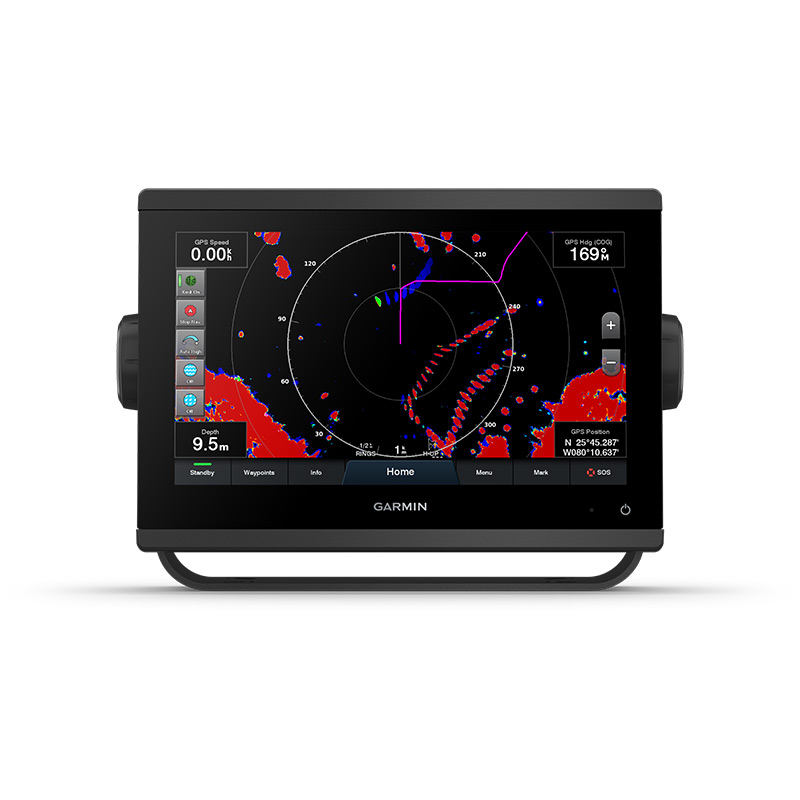

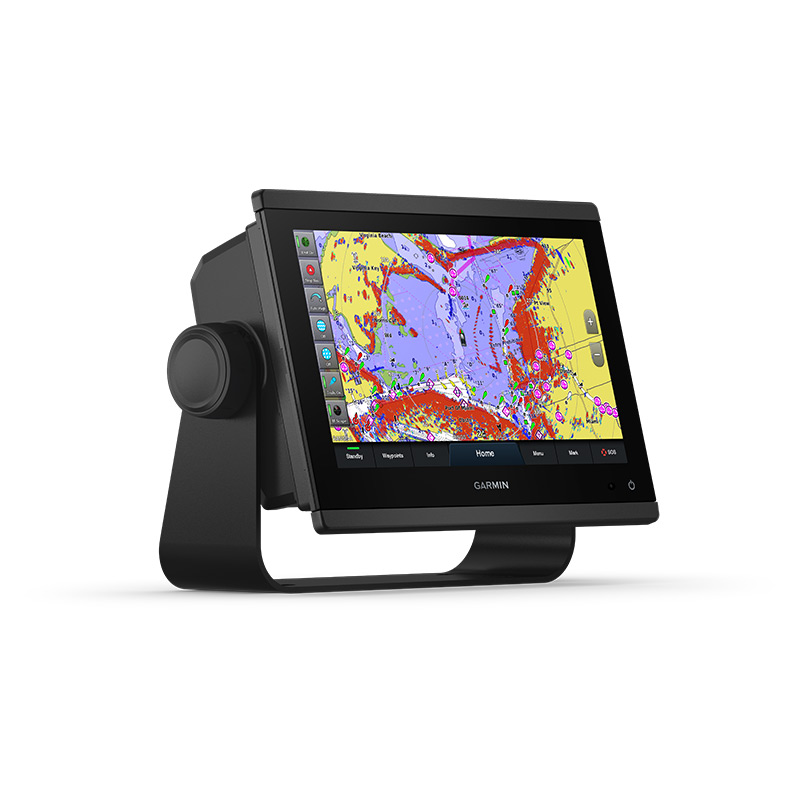

Mit seinem schlanken Design, der leistungsstarken Verarbeitung und dem verbesserten IPS-Display lässt sich diese fortschrittliche Kombination aus Kartenplotter und Sonar nahtlos in Ihr Garmin-Marinesystem integrieren.
Sehen Sie unter Ihr Boot mit integrierten Sonarfunktionen.
Stellen Sie mit OneHelm ™ Digital Switching eine Verbindung zu kompatiblen Geräten her.
Mit Leichtigkeit navigieren.
ULTRA-HOCHDEFINITIONSSCANNING-SONAR
Integrieren Sie hochauflösende SideVü- und ClearVü-Scan-Sonare mit lebendigen, kontrastreichen Farbpaletten, um Fische von Strukturen zu unterscheiden. GPSMAP unterstützt auch herkömmliche 1 kW CHIRP-Sonarfunktionen.
PANOPTIX ™ SONAR UNTERSTÜTZUNG
Koppeln Sie mit Panoptix oder Panoptix LiveScope ™, einem einfach zu interpretierenden Live-Sonar (Geber separat erhältlich), um in Echtzeit alles rund um Ihr Boot zu sehen.
SCHNELLER, SCHÄRER, SMARTER
Mit seiner zusätzlichen Verarbeitungsleistung und dem neuen schlanken Design mit durchgehendem Glas kann dieser Plotter problemlos in einer größeren Auswahl an Armaturenbrettkonfigurationen nachgerüstet werden.
VERBESSERTE ANZEIGEOPTIK
Neue Displays mit höherer Auflösung bieten eine verbesserte Lesbarkeit auch bei Sonnenlicht mit 60% mehr Pixeln als GPSMAP-Geräte der vorherigen Generation.
OPTIONALE BLUECHART® G3 VISION® CHARTS
Diese optionalen Seekarten bieten das Beste aus Garmin- und Navionics®-Daten, Auto Guidance-Technologie und anderen Premium-Navigationsfunktionen.
GARMIN MARINE NETZWERK
Wenn Sie mehrere kompatible Garmin-Geräte auf Ihrem Boot haben, können Sie Informationen wie Karten, Benutzerdaten, Radar und IP-Kamera-Videos untereinander austauschen.
NMEA 2000® UND NMEA 0183 NETZWERKE
Stellen Sie über den Bildschirm eine Verbindung zu kompatiblen Autopiloten, digitaler Umschaltung, Wetter, Fusion-Link ™ -Audiosystem, Medien, UKW, AIS und mehr her.
ACTIVECAPTAIN® APP
Die integrierte Wi-Fi®-Konnektivität wird mit der kostenlosen mobilen All-in-One-App kombiniert, um auf die OneChart ™ -Funktion, intelligente Benachrichtigungen, Softwareupdates, digitale Garmin Helm ™ -Schaltung, Garmin Quickdraw ™ -Community-Daten und mehr zuzugreifen.
INTEGRIERTE ANT®-TECHNOLOGIE
Verbinden Sie sich mit einigen Ihrer Lieblingsgeräte wie quatix® Marineuhren, gWind ™ Wireless 2-Wandlern, GNX ™ Wind Marine-Instrumenten und drahtlosen Fernbedienungen.
J1939 VERBINDUNG
Jetzt können Sie Ihren Kartenplotter an verschiedene Motortypen anschließen, einschließlich ausgewählter Yamaha-Motoren.
ONEHELM ™ -FUNKTION
Diese exklusive Funktion vereint alle Funktionen und Funktionen ausgewählter Geräte von Drittanbietern, z. B. EmpirBus ™ Digital Switching, auf einem Bildschirm.
Technische Daten
Allgemein | |
| Abmessungen | 9.2″ x 6.4″ x 3″ (23.3 x 16.2 x 7.6 cm) |
|---|---|
| Anzeigegröße, B x H | 7.8″ x 4.4″; 9.0″ diagonal (19.9 x 11.2 cm; 22.9 cm diagonal) |
| Anzeigeauflösung, B x H | 1280 x 720 pixels |
| Anzeigetyp | WXGA display |
| Gewicht | 3.6 lbs (1.6 kg) |
| Wasserdichtigkeit | IPX7 |
| Polarized Support | |
| Leistungsaufnahme | Max power usage at 10 Vdc: 22 W Typical current draw at 12 Vdc: 1.3 A Max current draw at 12 Vdc: 1.8 A |
| Antenne | Intern oder extern über NMEA 2000 |
| Montagemöglichkeiten | Bail, flush or flat |
| Receiver | 10 Hz high-sensitivity |
| Garmin-Marinenetzwerk-Anschlüsse | 1 |
| Übertragungsleistung | 1 kW traditional; 1 kW CHIRP |
Karten und Speicher | |
| Vorinstallierte Karten | Worldwide basemap |
|---|---|
| Unterstützung von Datenkarten | 2 microSD™ cards (back of unit) |
| Wegpunkte | 5,000 |
| Trackaufzeichnung | 50,000 points; 50 saved tracks |
| Routen | 100 |
Outdoor-Freizeitfunktionen | |
| Gezeitentabellen mit optionaler BlueChart Karte | |
|---|---|
Kartenplotterfunktionen | |
| Mit Garmin Radar kompatibel | |
|---|---|
| Mit Garmin Sonar kompatibel | Yes (built-in) |
| Mit Garmin SmartMode kompatibel (anpassbare Bildschirmvoreinstellungen) | |
| Unterstützt AIS (Nachverfolgung der Position des Zielbootes) | |
| Unterstützt DSC (Anzeige der Positionsdaten von DSC-fähigem UKW-Funk) | |
| Unterstützt mit FUSION-Link™ kompatible Radios | |
| Unterstützt GSD™-Blackbox-Echolote | |
| Unterstützt GCV™-Blackbox-Echolote | |
| Mit ActiveCaptain kompatibel | |
| Mit GRID™ (Garmin-Remote-Eingabegerät) kompatibel | |
| Kompatibel mit Funkfernbedienungen | |
| Segelfunktionen | |
Echolotfunktionen und technische Daten | |
| Zweifrequenz-Echolot | |
|---|---|
| Doppelsendekegel | |
| Frequencies supported | Traditional: 50/77/83/200 kHz CHIRP (low, medium, high) ClearVü (260/455/800 kHz) (dependent on transducer) |
| CHIRP Echolot Technologie | Ja (eingebaut) |
| ClearVü | Yes with CHIRP (built-in) |
| SideVü | Yes with CHIRP (built-in) |
| Maximale Tiefe | 5,000 ft at 1kW (depth capacity is dependent on water bottom type and other water conditions) |
| Bottom-Lock (zeigt Ergebnisse von unten nach oben) | |
| Protokollierung und grafische Darstellung der Wassertemperatur | |
| Echolot Aufzeichnung | |
| Echolot mit Rückspulfunktion | |

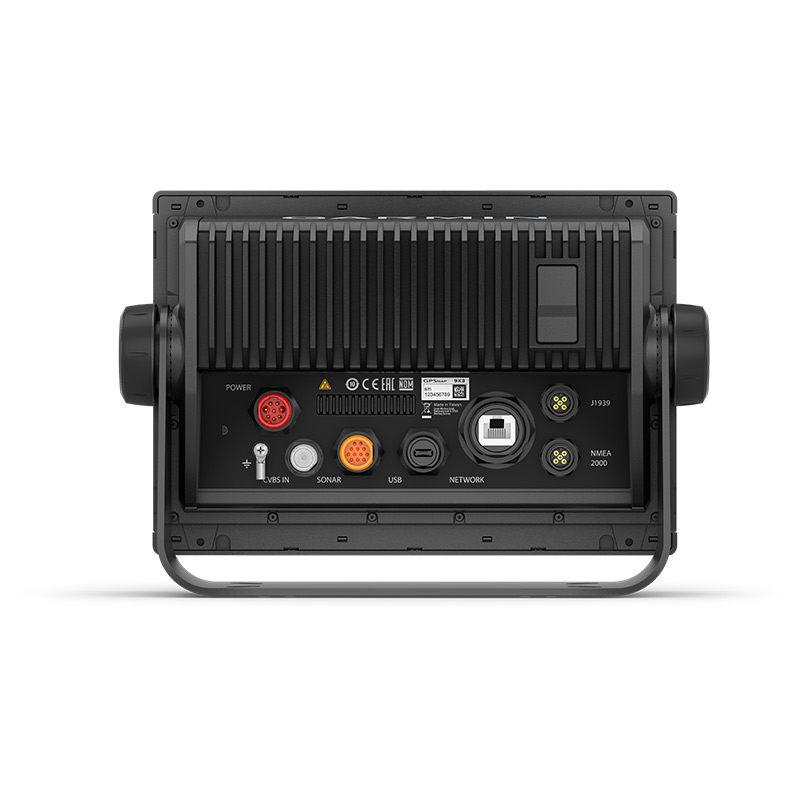

Verbindungen | |
| Mit NMEA 2000® kompatibel | |
|---|---|
| Anzahl der Stifte des Gebers | 12-pin (orange) |
| NMEA 0183-Eingänge | 1 (Differential) |
| NMEA 0183-Ausgänge | 1 (Differential) |
| Videoeingänge | 1 BNC |
| Drahtlose Konnektivität | |
| J1939 Compatible | |
Lieferumfang
- GPSMAP 923xsv chartplotter
- microSD™ card preinstalled
- Power cable
- NMEA 2000® T-connector
- NMEA 2000 drop cable (2 metres)

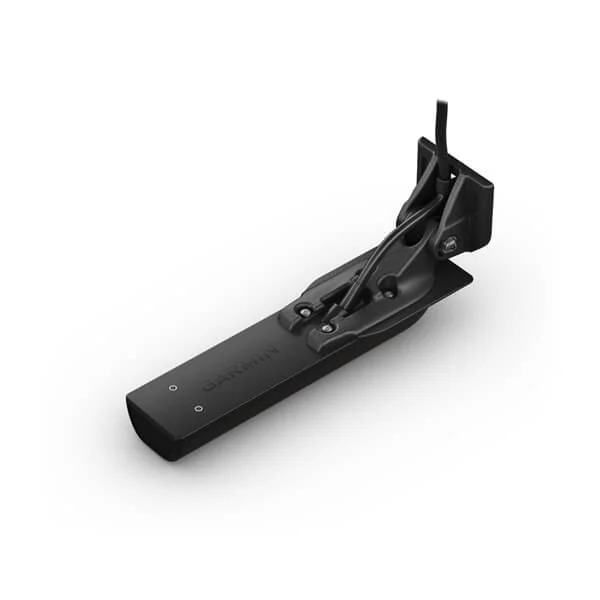

- 8-pin transducer to 12-pin sounder adapter cable
- Bail mount kit with knobs
- Flush mount kit with gasket
- Protective cover
- Trim piece snap covers
- Dokumentation
