Simrad NSX 3009 mit Active Imaging 3-in-1 Heckgeber
Das Simrad NSX 3009 gehört zur NSX Reihe von Simrad. Das Display misst 9 Zoll (22,9 cm Diagonale) und löst mit 1280 x 720 Pixel auf. Der mitgelieferte Active Imaging 3-in-1 Heckgeber liefert 2D CHIRP, SideScan und DownScan aus einem Gehäuse. Bedient wird über den Touchscreen, die Karte läuft mit C-MAP X.
Einfach aufgebaut, schnell bedient
Die NSX Reihe ist Simrads Antwort auf die Frage, wie ein Kartenplotter mit möglichst wenig Menüs auskommt. Die Oberfläche ist bewusst schlank gehalten, vieles läuft über wenige, große Schaltflächen.
Für Motorboote, die viel unterwegs sind und bei denen nicht jeder an Bord ein Techniker ist, ist das die passende Wahl.
- 9 Zoll (22,9 cm Diagonale) Display mit 1280 x 720 Pixel
- Bedienung über Touch
- Echolotansichten: 2D CHIRP, DownScan, SideScan, FishReveal
- Vernetzung über NMEA 2000, Ethernet, Wi-Fi, Bluetooth
- Seekarten von C-MAP X Karten, ein microSD-Schacht
- Montage: Haltebügel, Bündiger Einbau
- Geber im Lieferumfang: Active Imaging 3-in-1 Heckgeber

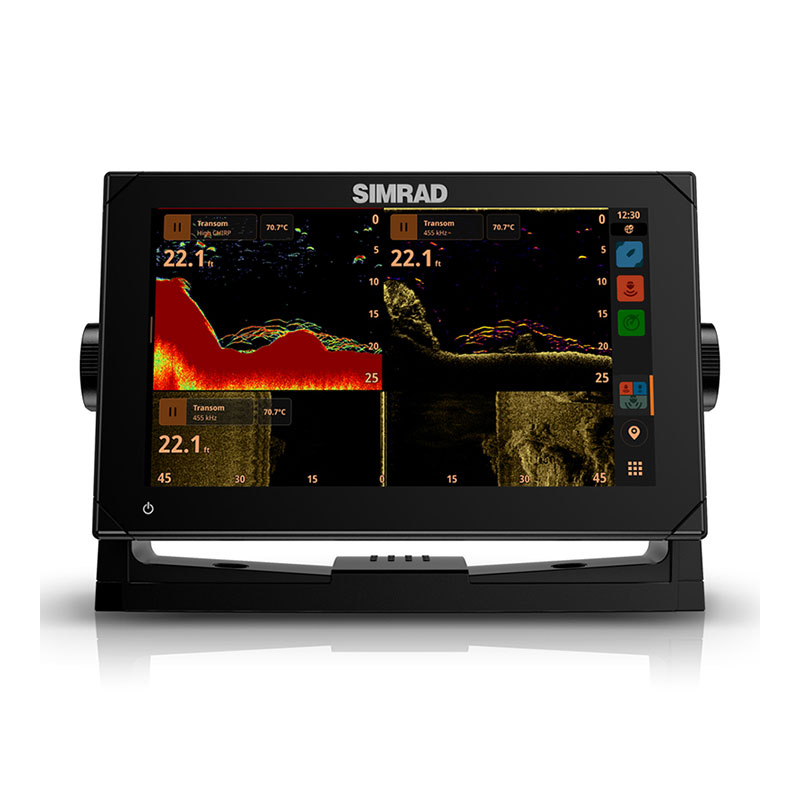

Active Imaging 3-in-1
Der Heckgeber deckt drei Darstellungen mit einem Gehäuse ab: 2D CHIRP für die Sichelanzeige, SideScan für die Struktur neben dem Boot und DownScan für das Bild direkt darunter.
FishReveal legt die Sichelanzeige über das DownScan-Bild. Dadurch erkennen Sie Fische auch dann, wenn sie dicht an der Struktur stehen.

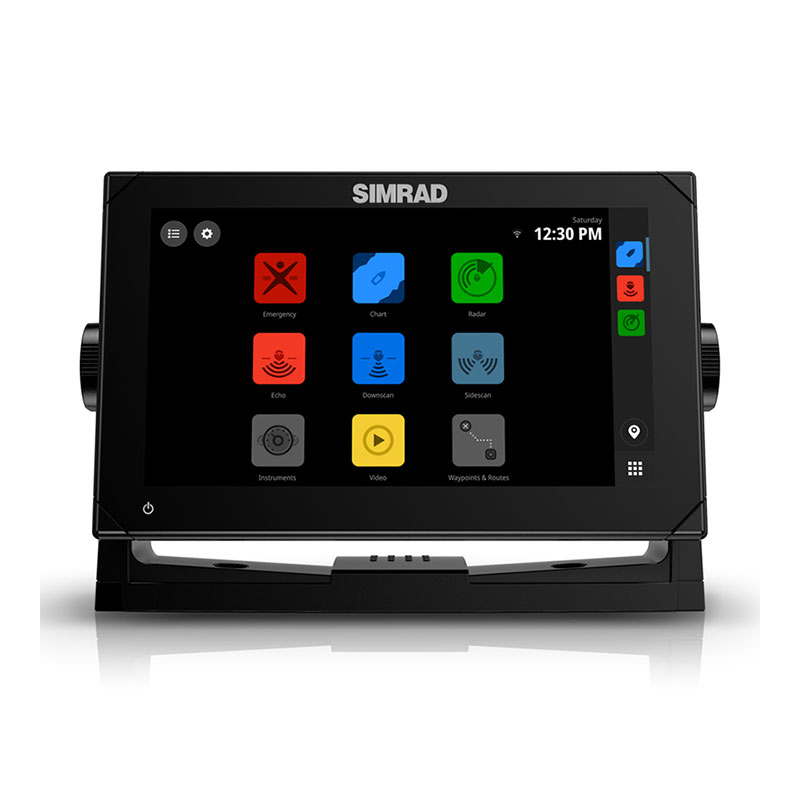

Display und Bedienung
Bedient wird über den Touchscreen. Die Seiten lassen sich aufteilen, sodass Karte und Sonarbild gleichzeitig sichtbar sind.
Über WLAN lädt das Gerät Updates und Karten selbst, ohne Umweg über den Rechner.
Karten und Vernetzung
Auf dem NSX laufen C-MAP X Karten, die sich direkt über WLAN laden lassen. Über NMEA 2000 binden Sie Motordaten, Autopilot und Geber ein, über Ethernet weitere Displays und Module.
Was Sie später ergänzen können
Die Reihe ist für ActiveTarget Live-Sonar vorbereitet. Damit sehen Sie in Echtzeit, wie Fische auf den Köder reagieren. ActiveTarget ist separat erhältlich.
Technische Merkmale
Display und Bedienung
| Displaygröße | 9 Zoll (22,9 cm Diagonale) |
|---|---|
| Auflösung | 1280 x 720 Pixel |
| Bedienung | Touch |
Gerät
| Abmessungen | 23,9 x 14,9 x 8,1 cm |
|---|---|
| Schutzart | IPX7 |
| Montage | Haltebügel, Bündiger Einbau |
| Kartenschächte | 1x MicroSD |
Echolot
| Echolotansichten | 2D CHIRP, DownScan, SideScan, FishReveal |
|---|---|
| Live-Darstellung | Nein |
| Sendeleistung | 1 kW |
| Maximale Tiefe | 305 m, abhängig vom Geber |
| Geber im Lieferumfang | Active Imaging 3-in-1 |
Karten und Netzwerk
| GPS | Ja |
|---|---|
| Mögliche Seekarten | C-MAP X Karten |
| Vorinstallierte Karte | Ja (grobe Weltkarte ohne Details) |

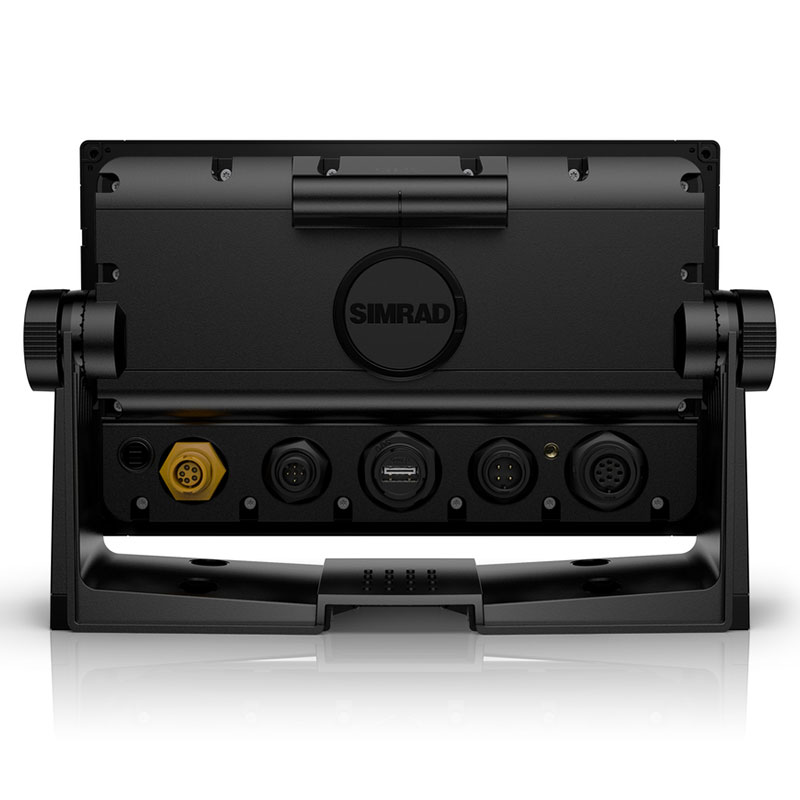

| Netzwerk | NMEA 2000, Ethernet, Wi-Fi, Bluetooth |
Geber Active Imaging 3-in-1 Heckgeber
| Darstellungen | 2D CHIRP, SideScan, DownScan |
|---|---|
| FishReveal | ja, Sichelanzeige über dem DownScan-Bild |
| Montage | Heckmontage |
Lieferumfang
- Simrad NSX 3009 Display
- Active Imaging 3-in-1 Heckgeber mit Anschlusskabel
- Heckhalterung und Montagematerial für den Geber
- Halterung und Montagematerial
- Strom- und Datenkabel
- Schutzabdeckung
- Dokumentation
