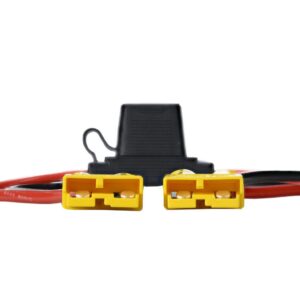

Rebelcell Quick Connect Outdoorbox EDGE – Elektromotor
Plug-and-Play • Anderson SB50 • 100A Sicherung • 8 AWG
Das Quick Connect Kabel für Elektromotoren ist ein Plug-and-Play-Anschlusskabel mit integrierter 100A Sicherung, speziell entwickelt für die Outdoorbox EDGE-Serie (12V45 / 12V75 / 12V105). Verbinden Sie Ihren 12V-Elektromotor schnell, sicher und werkzeugfrei über die gelben Anderson SB50-Stecker. Ein zusätzlicher SB50-Stecker für Ihre Motorkabel ist im Lieferumfang enthalten.
🔌 Voll EDGE-kompatibel
Funktioniert mit allen Outdoorbox EDGE-Modellen (12V45 / 12V75 / 12V105) über den gelben Anderson SB50-Stecker – keine Adapter nötig.
🔒 Integrierter 100A Sicherungsschutz
Eingebaute 100A Inline-Sicherung zum Schutz von Motor und Outdoorbox bei hoher Last. Ersatzsicherungen (100A & 60A) inklusive.
💪 Robust & Langlebig
Hochbelastbare 8 AWG Marine-Grade Verkabelung (75 cm Kabel) für stabilen und sicheren Betrieb unter Dauerlast.
⚡ Plug-and-Play
Elektromotor mit einem Klick verbinden und trennen – schnell, sicher und ohne Werkzeug.
Installation & Verwendung
| 1 | Gelben Anderson SB50-Stecker in den passenden SB50-Ausgang der Outdoorbox EDGE einstecken, bis er hörbar einrastet. |
| 2 | Stromkabel des Elektromotors vorbereiten: Kabelenden (+ / –) gemäß Terminalspezifikation abisolieren. |
| 3 | SB50-Terminals crimpen und in das gelbe SB50-Gehäuse einsetzen, bis sie hörbar einrasten. |
| 4 | Fertigen SB50-Stecker vom Motor mit dem SB50-Anschluss des Quick Connect Kabels verbinden – korrekte Ausrichtung beachten. |
| 5 | 100A Inline-Sicherung prüfen und bei Bedarf durch eine der mitgelieferten Ersatzsicherungen ersetzen. |
| 6 | Alle Stecker auf sauberen, trockenen und festen Sitz prüfen – Ihr Elektromotor ist einsatzbereit. |
Technische Daten
| Kompatibilität | Outdoorbox EDGE 12V45 / 12V75 / 12V105 |
| Stecker | 2× Anderson SB50 (gelb) |
| Sicherung | 100A Inline-Sicherung (vormontiert) |
| Ersatzsicherungen | 100A und 60A inklusive |
| Kabelstärke | 8 AWG Marine-Grade |
| Kabellänge | 75 cm |
| Herstellergarantie | 2 Jahre |
⚠️ Wichtige Hinweise
• Dieses Kabel ist nur für 12V-Elektromotoren vorgesehen. Nicht für Niedriglast-Elektronik oder Geräte mit anderem Steckertyp verwenden.
• Stellen Sie sicher, dass die Stromaufnahme Ihres Motors die maximale Dauerentladung der Outdoorbox EDGE (100A) nicht überschreitet.
• Die Sicherung niemals überbrücken oder modifizieren – sie schützt sowohl Ihren Motor als auch die Outdoorbox EDGE.
• Alle Stecker sauber, trocken und frei von Verschmutzung halten. Die Stecker selbst sind nicht wasserdicht.
• SB50-Stecker immer vollständig einrasten lassen – eine lose Verbindung kann zu Überhitzung oder Leistungsunterbrechung führen.
Lieferumfang
Quick Connect Kabel mit 100A Inline-Sicherung • Ersatzsicherungen (100A & 60A) • Zusätzliches Anderson SB50-Gehäuse inkl. 2 Pins
Anwendungsbereiche
12V-Elektromotoren • Trolling-Motoren • Elektro-Außenborder • Angelboote • Kajaks • Bellyboats
