Rebelcell Quick Connect Outdoorbox EDGE – Echolot
Plug-and-Play • Anderson SB50 • 5A Sicherung • 12 AWG
Das Quick Connect Kabel ist ein Plug-and-Play-Anschlusskabel speziell für Echolote und Fishfinder, entwickelt für die Outdoorbox EDGE-Serie (12V45 / 12V75 / 12V105). Mit dem gelben Anderson SB50-Stecker, einer integrierten 5A Inline-Sicherung und dem 2-Pin ANEN PA-45 Zubehörstecker verbinden Sie Ihr Echolot schnell, sicher und werkzeugfrei.
🔌 Voll EDGE-kompatibel
Funktioniert mit allen Outdoorbox EDGE-Modellen (12V45 / 12V75 / 12V105) über den gelben Anderson SB50-Stecker – keine Adapter nötig.
🔒 Integrierter Sicherungsschutz
Eingebaute 5A Inline-Sicherung zum Schutz Ihres Echolots oder Kartenplotters. Ersatzsicherungen (3A & 10A) inklusive.
💪 Robust & Langlebig
Hochbelastbare 12 AWG Marine-Grade Verkabelung (50 cm Kabel) für stabilen und sicheren Betrieb unter Dauerlast.
⚡ Plug-and-Play
Echolot schnell und sicher anschließen – mit dem SB50-Stecker und dem mitgelieferten 2-Pin ANEN PA-45 Steckerset.
Installation & Verwendung
| 1 | Gelben Anderson SB50-Stecker in den passenden SB50-Ausgang der Outdoorbox EDGE einstecken, bis er hörbar einrastet. |
| 2 | Stromkabel des Echolots vorbereiten: Kabelenden (+ / –) gemäß Terminalspezifikation abisolieren. |
| 3 | PA45/ANEN-Terminals crimpen und in die roten (+) und schwarzen (–) Steckergehäuse einsetzen, bis sie hörbar einrasten. |
| 4 | Steckergehäuse in die schwarze Schutzhülse schieben, um den PA45-Stecker zu komplettieren. |
| 5 | Fertigen PA45-Stecker mit dem PA45-Anschluss des Quick Connect Kabels verbinden. Polarität beachten! |
| 6 | Inline-Sicherung prüfen und bei Bedarf durch eine der mitgelieferten Ersatzsicherungen ersetzen. |
| 7 | Alle Stecker auf sauberen, trockenen und festen Sitz prüfen – Ihr Echolot ist einsatzbereit. |
Technische Daten
| Kompatibilität | Outdoorbox EDGE 12V45 / 12V75 / 12V105 |
| Stecker (Batterie-Seite) | Anderson SB50 (gelb) |
| Stecker (Geräte-Seite) | 2-Pin ANEN PA-45 inkl. Terminals |
| Sicherung | 5A Inline-Sicherung (vormontiert) |
| Ersatzsicherungen | 3A und 10A inklusive |
| Kabelstärke | 12 AWG Marine-Grade |
| Kabellänge | 50 cm |
| Herstellergarantie | 2 Jahre |
⚠️ Wichtige Hinweise
• Dieses Kabel ist nur für Niedriglast-Elektronik wie Echolote, Kartenplotter und Fishfinder vorgesehen. Nicht für Elektromotoren oder andere Hochlast-Geräte verwenden.
• Stellen Sie sicher, dass der Stromverbrauch Ihres Geräts den Sicherungswert nicht überschreitet.
• Die Sicherung niemals überbrücken oder modifizieren – sie schützt sowohl Ihr Gerät als auch die Outdoorbox EDGE.
• Alle Stecker sauber, trocken und frei von Verschmutzung halten. Die Stecker selbst sind nicht wasserdicht.
• Immer auf korrekte Polarität (+ / –) achten – falsche Verkabelung kann Ihr Echolot oder die Outdoorbox beschädigen.
Lieferumfang

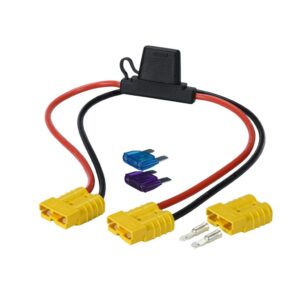

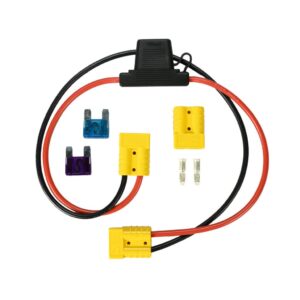

Quick Connect Kabel mit 5A Inline-Sicherung • Ersatzsicherungen (3A & 10A) • 2-Pin ANEN PA-45 Stecker inkl. Terminals
Anwendungsbereiche
Echolote • Fishfinder • Kartenplotter • GPS-Geräte • Marine-Elektronik
