Wärmebild-Überwachungssystem für Schiffstechnik

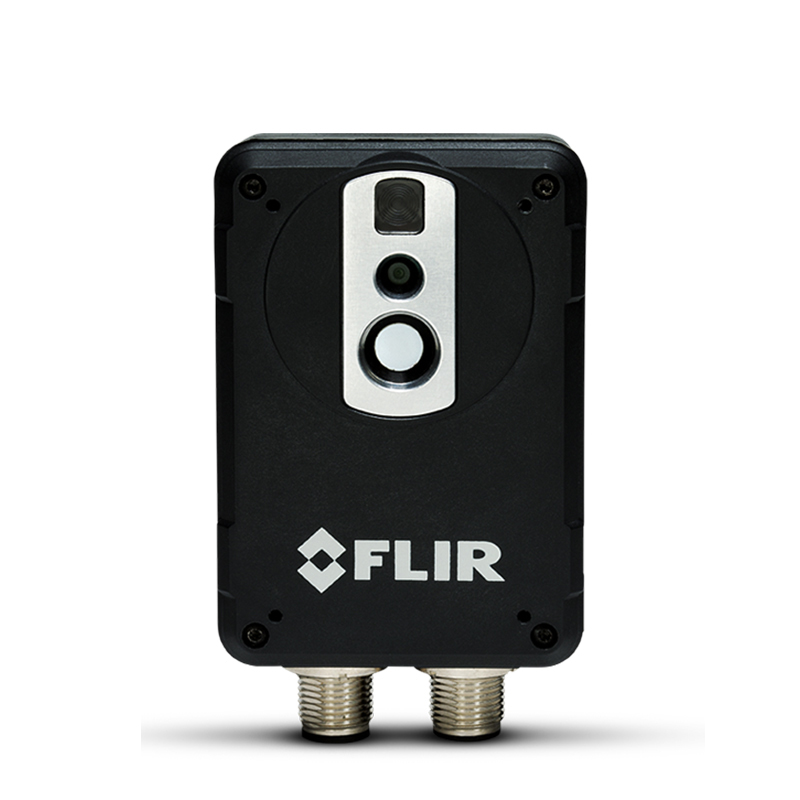

Die neue Wärmebild-Überwachungskamera FLIR AX8 liefert Ihnen völlig neue Einblicke in das mechanische System Ihres Schiffs. Die AX8 vereint eine Wärmebild- und eine CCD-Kamera in einem kleinen und preisgünstigen Komplettsystem, lässt sich in Raymarine Multifunktionsdisplays (MFDs) integrieren und gibt einen akustischen und visuellen Alarm aus, wenn die Temperatur von Maschinenteilen die dafür festgelegten Grenzwerte übersteigt.
Damit behalten Sie kritische technische Systeme wie Motoren, Abgaskrümmer und Wellenlager immer im Blick und können potentielle Probleme rechtzeitig erkennen, um einen folgenschweren Ausfall kritischer Schiffstechnik auf hoher See zu vermeiden. Die exklusive FLIR MSX®-Technologie legt zusätzliche visuelle Details über das Wärmebild und liefert Ihnen dadurch besonders aussagekräftige Bilder mit unübertroffener Detailfülle.
Potenzielle Probleme rechtzeitig erkennen
- Moderne Wärmebildüberwachung von Motoren und Bordtechnik
- Ausgestattet mit dem Lepton – dem fortschrittlichsten Mikro-Wärmebildkameramodul von FLIR
- Die exklusive Multi-Spectral Dynamic-Imaging-Technologie FLIR MSX® macht Wärmebilder leichter verständlich.
Integrierte Temperatur-Alarmfunktion und visuelle Analyse
- Wärmebildvideos von Auspuffkrümmern, Propellerwellen, Schaltschränken und anderen technischen Anlagen
- Programmspezifische Bereiche zur Ausgabe von automatischen Spot-Alarmen beim Überschreiten der festgelegten Temperaturgrenzwerte
- Fortlaufende Analyse von Temperaturtrends
- Hilft beim Vermeiden teurer Reparaturen und folgenschwerer Ausfälle
Raymarine-Integration
- Wärmebilder, visuelle Bilder und MSX-Videobilder auf Raymarine LightHouse II™-MFDs anzeigen
- Fortlaufende Wärmebildüberwachung mit akustischen und visuellen Alarmen im gesamten Raymarine-Netzwerk
- Über das Ethernet lassen sich bis zu acht AX8-Kameras anschließen
- Wärmebilder und Einzelaufnahmen auf jedem Raymarine-Display im gesamten Netzwerk anzeigen und aufnehmen
- Einfache Konfiguration und Alarmprogrammierung mit einem PC und Internetbrowser
Eigenschaften
Leistungsmerkmale- Intelligente Wärmebildkamera mit 4.800 Messpunkten
- Digitalkamera
- Robustes IP67-Gehäuse
- Bis zu 6 Messbereiche mit Alarmfunktionen
- Streaming von Infrarot-, Tageslicht- oder MSX-Videos in den Formaten MPEG, MJPEG und H.264
- Umfassende Analyse- und Alarmfunktionen Ethernetanschluss (M12)
- Netz-, E/A-Anschluss (M12)
- Frühzeitige Erkennung von Temperaturproblemen
- Vermeidung von unvorhergesehenen Stromausfällen, Betriebsstörungen sowie Ausfällen von Betriebsmitteln
- Erfassung wichtiger Informationen ohne IR-Inspektionsfenster oder manuelle Inspektionen
- Streaming von Infrarot-, Tageslicht- oder MSX-Videos in den Formaten MPEG, MJPEG und H.264
- Automatische Alarmübermittlung bei Erreichen von Temperaturgrenzwerten
- Umfassende Analysefunktionen
- Geringe Abmessungen (54 x 25 x 95 mm)
- Zwei Kabelanschlüsse
- Industriestandard EthernetIP, Modbus TCP sowie integrierte, einfach zu installierende Internetschnittstelle
Technische Daten
| Bilderzeugung und optische Daten | |
|---|---|
| Infrarotauflösung | 80 × 60 Pixel |
| Thermische Empfindlichkeit/NETD | < 0,10°C bei +30 °C / 100 mK |
| Sichtfeld (FOV) | 48° × 37° |
| Fokus | Fest |
| Detektordaten | |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Spektralbereich | 7,5–13 µm |
| Digitalkamera | |
| Eingebaute Digitalkamera | 640 × 480 |
| Digitalkamera, Sichtfeld | Maximal 66°, passt sich an das IR-Objektiv an |
| Empfindlichkeit | Minimal 10 Lux ohne Beleuchtung |
| Messung | |
| Objekttemperaturbereich | -10 °C bis +150 °C |
| Genauigkeit | ±2 °C oder ±2 % des Ablesewertes (+10 °C bis +100 °C bei +10 °C bis +35 °C Umgebungstemperatur) |
| Messung und Analyse | |
| Spotmeter | 6 |
| Bereich | 6 Rechteckbereiche mit max./min./Durchschnittswert/Position |
| Automatische Erkennung heißer/kalter Stellen | Max./min. Temperaturwert und Position dargestellt in Rechteck |
| Isotherme | 1 mit oberhalb/unterhalb/Intervall |
| Feste Messeinstellungen | Ja |
| Messoption | Planmäßige Rückmeldung: Dateiübertragung (FTP), eMail (SMTP) |
| Differenztemperatur | Temperaturunterschied zwischen Messfunktionen oder Referenztemperatur |
| Referenztemperatur | Manuell eingestellt oder erfasst von einer beliebigen Messfunktion |
| Korrektur des atmosphärischen Transmissionsgrads | Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Korrektur des Transmissionsgrads der Optik | Automatisch, basiert auf Signalen von internen Sensoren |
| Korrektur des Emissionsgrads | Variabel von 0,01 bis 1,0 |
| Korrektur der reflektierten Umgebungstemperatur | Automatisch, basiert auf der Eingabe der reflektierten Temperatur |
| Korrektur externer Optiken/Fenster | Automatisch, basiert auf der Eingabe des Transmissionsgrads der Optiken/Fenster und der Temperatur |
| Messkorrekturen | Globale und individuelle Objektparameter |
| Alarm | |
| Alarmfunktionen | 6 automatische Alarme für jede ausgewählte Messfunktion, Digitaleingang, Kameratemperatur |
| Alarmausgang | Digitalausgang, Aufzeichnung, Bildspeicherung, Dateiübertragung (ftp), eMail (SMTP), Meldung |
| Einstellung | |
| Farbpaletten | Farbpaletten (SW, SW inv, Eisen, Regenbogen) |
| Bedienelemente für die Grundeinstellung | Datum/Zeit, Temperatur °C/°F |
| Web-Schnittstelle | Ja |
| Speicherung von Bildern | |
| Speichermedien | Integrierter Speicher für Bildspeicherung |
| Bildspeicherungsmodus | IR-/Realbilder, gleichzeitiges Speichern von IR- und Realbildern. Real- und IR-Bild werden automatisch zusammen abgelegt. |
| Regelmäßige Bildspeicherung | Ja |
| Dateiformate | JPEG, JPEG+FFF, PNG+JPEG, FFF, FFF+PNG |
| Ethernet | |
| Ethernet | Überwachung, Analyse, Bilder |
| Ethernet, Typ | 100 Mbit/s |
| Ethernet, Norm | IEEE 802.3 |
| Ethernet, Anschlusstyp | M12 8-polig X-kodiert |
| Ethernet, Video-Streaming | Ja |
| Ethernet, Spannungsversorgung | Power over Ethernet, PoE IEEE 802.3af Klasse 0. |
| Ethernet, Protokolle | Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Bild-Streaming | |
| Bild-Streaming-Formate | Motion JPEG, MPEG-Stream, H.264, Streaming-Format MPEG-4 ISO/IEC 14496-2 |
| Bild-Streaming- Auflösung | 640 × 480 |
| Bildmodi | Wärmebild, Realbild, MSX (Infrarotbild mit verbesserter Detaildarstellung) |
| Automatische Bildeinstellung | Kontinuierlich/manuell; linear oder auf Basis eines Histogramms; möglich zum Sperren von max., min. oder Bereichstemperatur |
| Manuelle Bildeinstellung | Bereich/Spanne/max./min. |
| Energiemanagement | |
| Betrieb mit externer Spannungsversorgung | 12/24 V DC, 2 W ständig / max. 3,1 W absolut |
| Externe Spannungsversorgung, Steckverbinder | M12 8-polig A-kodiert (gemeinsam mit digitalem E/A) |
| Zulässiger Spannungsbereich | 10 bis 30 V DC |
| Umgebungsbedingungen | |
| Betriebstemperaturbereich | 0 °C bis +50 °C |
| Lagertemperaturbereich | -40 °C bis +70 °C gemäß IEC 68-2-1 und IEC 68-2-2 |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30 / 24 h 95% relative Luftfeuchtigkeit +25 °C bis +40 °C (2 Zyklen) |
| EMV | EN 61000-6-2:2001 (Störfestigkeit) EN 61000-6-3:2001 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung) |
| Schutzart des Gehäuses | IP67 (IEC 60529) |
| Stöße | 25 g (IEC 60068-2-29) |
| Schwingungen | 2 g (IEC 60068-2-6) |
| Physikalische Kenndaten | |
| Abmessungen (L × B × H) | 54 × 25 × 79 mm ohne Steckverbinder 54 × 25 × 95 mm mit Steckverbindern |
| Lieferumfang | |
| Verpackung | Wärmebildkamera mit Objektiv, gedruckte Bedienungsanleitung, Anwenderdokumentation CD -ROM |
