GRENZEN SPRENGENDE MÖGLICHKEITEN

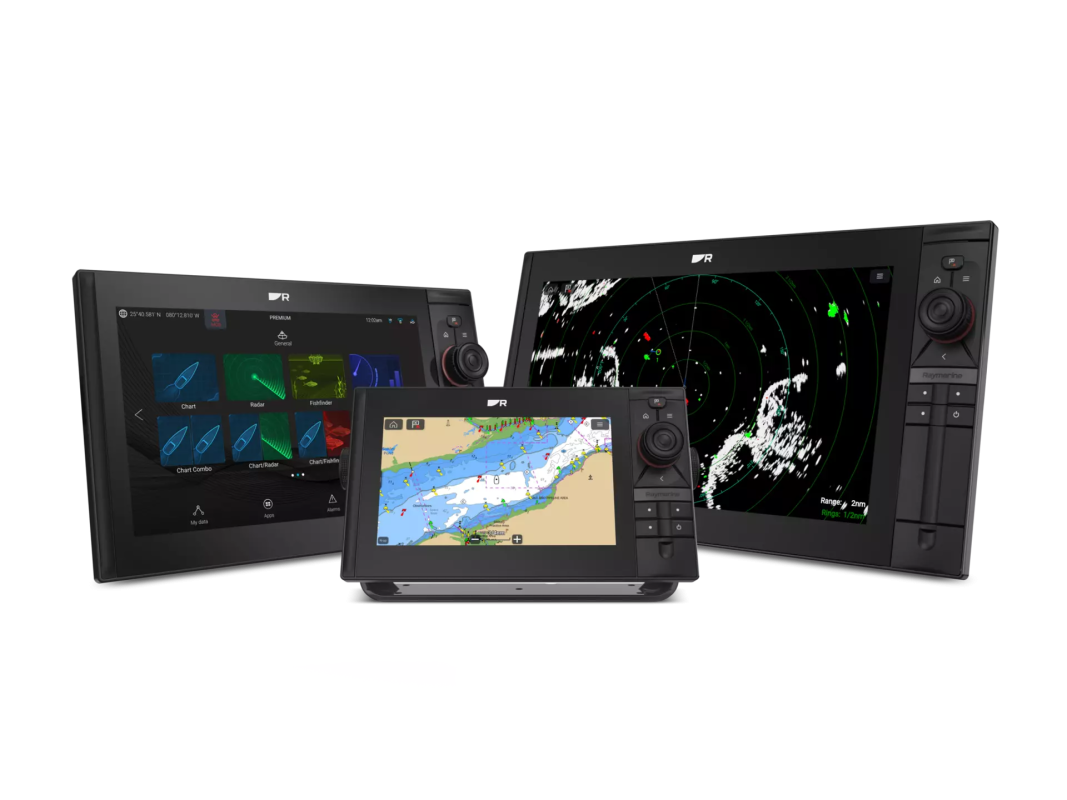

Starten Sie schnell mit dem leistungsstarken 6-Kerne-Prozessor des Axiom 2 Pro. GPS, Fischfinder, Radar und Video sind nahtlos integriert und laufen schneller mit dem äußerst intuitiven LightHouse-Betriebssystem.
BEREIT FÜR ALLE BEDINGUNGEN
Die HydroTough™-Nanobeschichtung des Axiom Pro 2 ist wasserabweisend für eine für zuverlässige Touchscreen-Steuerung, verbesserte Farben und hervorragende Sichtbarkeit bei Sonnenlicht.
Intelligente Hintergrundbeleuchtung und ein Umgebungslichtsensor passen die Display-Helligkeit automatisch für Tages- und Abendlicht an.
SICHERE STEUERUNG
Planen und plotten Sie Ihren Kurs mit HybridTouch™-Steuerung und übernehmen Sie das Kommando mit zuverlässiger Tastatursteuerung bei rauer See.
Passen Sie Ihr Axiom 2 Pro mit austauschbaren Tastaturen an. Wählen Sie eine dedizierte Evolution Autopilot-Tastatur oder benutzerprogrammierbare Soft-Tasten.
HybridTouch-Kartenplotter MIt RealVision 3D und CHIRP-Sonar mit 1 kW

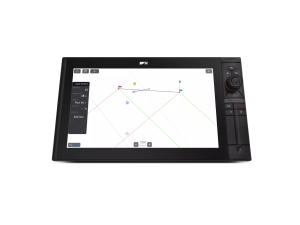

Polare und dynamische Laylines
Axiom ist mit mehr als 500 Polarprofilen von Regatta- und Kreuzfahrtsegelbooten ausgestattet. Laden Sie Ihr Polarprofil und sehen Sie, wie Sie gegenüber dem Maximalpotenzial Ihres Bootes abschneiden. Sehen Sie dynamische Laylines in Echtzeit auf Ihrer Karte, basierend auf Polaren oder festen Winkeln.
Regatta-Segeln wie ein Profi

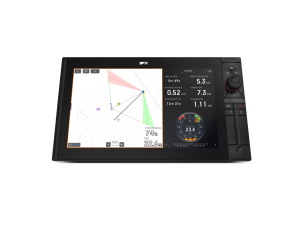

Einstellbare Regatta-Timer, Daten-Dashboards und ein SmartStart™ Startlinien-Instrument, mit dem Sie Ihren Regattastart vorhersehen und visualisieren können. Sehen Sie die Line Bias, die Time to Burn sowie das bevorzugte Ende. Überqueren Sie die Linie mit maximaler Kraft.
Taktischer Vorteil

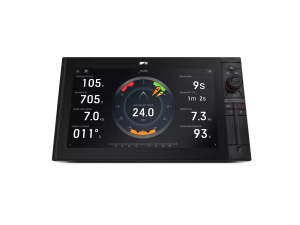

Spezifische Messuhren für das Segeln und Taktik geben Ihnen auf einen Blick die Richtung an, um die VMG (Velocity Made Good) Ihres Bootes zur Luvseite zu maximieren. Das Trimmen von Segeln für eine optimale Leistung ist jetzt einfacher denn je.
EIN DISPLAY – ENDLOSE MÖGLICHKEITEN
Entdecken Sie mehr
Die aus offiziellen hydrographischen Kartenquellen erstellten LightHouse-Karten bieten maximale Lesbarkeit, intuitive Navigation und hervorragende Qualität.
Verbessern Sie Ihr Situationsbewusstsein
Fügen Sie ein Quantum 2 Radom-Radar oder einen offenen Schlitzstrahler von Cyclone hinzu und navigieren Sie sicherer mit Doppler-Zielverfolgung und Radar-/Kartenüberblendung.
Machen Sie die Nacht zum Tag
Die maritimen Wärmebildkameras von FLIR machen die Nacht zum Tag und verleihen Ihnen unterwegs Schutz, Sicherheit und Vertrauen.
Klügere Entscheidungen treffen
Fügen Sie eine CAM300 und einen AR200 Sensor für die erweiterte Realität von ClearCruise hinzu. Sehen Sie AIS, Wegpunkte und Kartenobjekte, die auf hochauflösendem Video überlagert werden.
Erweiterte Motorintegration
Verbinden Sie sich mit NMEA2000-kompatiblen Motoren oder erleben Sie eine fortschrittliche Integration mit Motoren von Mercury Smartcraft und Yamaha Command Link.
Streamen, ansehen und zuhören
Streamen Sie Netflix und Spotify, verbinden und steuern Sie die Marine-Audiosysteme Fusion, JL Audio und Rockford Fosgate oder sehen Sie Axiom 2 Pro auf dem großen Bildschirm mit HDMI-Ausgang.
INTELLIGENTERES BOOTFAHREN mit dem Axiom 2 Pro
Bleiben Sie in Verbindung
Fügen Sie den YachtSense Link Router hinzu, damit Sie an Bord und an Land über die Raymarine-App immer mit Ihrem Boot verbunden sind.
Axiom auf Ihrem Smartphone
Integriertes WLAN ermöglicht das Betrachten und Steuern Ihres Axiom 2 Pro auf Ihrem SmartphonTablet mit der Raymarine-App.
Mehr Möglichkeiten mit LightHouse-Apps
Erweitern Sie die Fähigkeiten unseres Axiom 2 Pro mit Drittanbieter-Apps von unseren Marine-Technologie-Partnern.
Technische Daten
| Anschlüsse | |
| Ethernet-Verbindung |
2 RayNet-Anschlüsse (10/100/1.000 MBit/s) |
| NMEA-2000-Anschluss |
DeviceNet-Stecker |
| WLAN |
Multiband – 2,4 GHz und 5 GHz 802.11b/g/n |
| Bluetooth |
v4.0 |
| Zubehörverbindung |
USB-Mikro B |
| Interner Speicher |
64 GB Solid-State |
| Externer Speicher |
2 MicroSDXC-Kartenschlitze an der Vorderseite |
| Digitales Video und Audio |
HDMI-Ausgang Mikro-Anschluss Typ D |
| Analoge Videoanschlüsse |
BNC-Analog-Videoeingang (an Stromkabel) |
| Analoge Videoanschlüsse |
RCA-Anschlüsse über Stromkabel |
| Externe GPS-Antenne |
TNC-Steckverbinder |
| Physikalische Kenndaten | |
| Abmessungen (Bügelmontage) |
Axiom 2 Pro 9: Höhe: 186,2 mm (7,33 Zoll), Breite: 329,5 mm (12,97 Zoll), Tiefe (einschließlich Kabel): 234,9 mm (9,25 Zoll) Axiom 2 Pro 12: Höhe: 246,13 mm (9,69 Zoll), Breite: 388,5 mm (15,3 Zoll), Tiefe (einschließlich Kabel): 233,4 mm (9,18 Zoll) Axiom 2 Pro 16: Höhe: 281,20 mm (11,10 Zoll), Breite 482,50 mm (19,00 Zoll), Tiefe (einschließlich Kabel): 233,4 mm (9,18 Zoll) |
| Abmessungen (Aufbau-/flächenbündige Montage) |
Axiom 2 Pro 9: Höhe: 173,79 mm (6,84 Zoll), Breite: 299,32 mm (11,78 Zoll), Tiefe (einschließlich Kabel): 234,9 mm (9,25 Zoll) Axiom 2 Pro 12: Höhe: 222,8 mm (8,77 Zoll), Breite: 358,03 mm (14,1 Zoll), Tiefe (einschließlich Kabel): 233,4 mm (9,18 Zoll) Axiom 2 Pro 16: Höhe: 258 mm (10,16 Zoll), Breite: 452,02 mm (17,8 Zoll), Tiefe (einschließlich Kabel): 240,4 mm (9,46 Zoll) |
| Stromversorgung | |
| Stromverbrauch bei 12 V DC |
Axiom Pro 9: 33,12 W Axiom Pro 12: 29,88 W Axiom Pro 16: 42,36 W |
| Stromverbrauch bei 24 V DC |
Axiom Pro 9: 30,96 W Axiom Pro 12: 28,8 W Axiom Pro 16: 40,8 W |
| Spannungsbereich |
8 V bis 32 V DC |
| Nennnetzspannung |
12 oder 24 V DC |
| Stromabschaltung bei 12 V DC |
11 mA (0,13 W) |
| Stromabschaltung bei 24 V DC |
18 mA (0,43 W) |
| LEN (NMEA 2000 Load Equivalency Number) |
1 |
| Strom |
5 A |
| Nennwert der Sicherung |
15 A |
| Umgebungsbedingungen | |
| Betriebstemperatur |
-25° C bis +55° C (-13° F bis 131° F) |
| Lagertemperatur |
-30 °C bis +70 °C (-22 °F bis 158 °F) |
| Relative Luftfeuchtigkeit |
Bis zu 93 % bei 40 °C (104 °F) |
| Wasserdichtigkeit |
IPx6, IPx7 |
| LCD | |
| Größe (diagonal) |
Axiom 2 Pro 9: 9,0 Zoll Axiom 2 Pro 12: 12,1 Zoll Axiom 2 Pro 16: 15,6 Zoll |
| Seitenverhältnis |
Axiom 2 Pro 9: 16:9 Axiom 2 Pro 12: 16:9 Axiom 2 Pro 16: 16:10 |
| Auflösung |
Axiom 2 Pro 9: 1.280 x 720 HD Axiom 2 Pro 12: 1.280 x 800 WXGA Axiom 2 Pro 16: 1.920 x 1.080 FHD |
| Sichtwinkel |
Oben 88° / Unten 88° / Links 88° / Rechts 88° |
| Typ |
IPS (In-Plane-Switching) |
| Farbtiefe |
24-bit |
| Beleuchtung |
Axiom 2 Pro 9 1.300 Nits / 1.300 cd/m2 |
| Anzahl der gleichzeitigen Berührungen |
1 bis 16 |
| GPS (GNSS) | |
| Positionsgenauigkeit |
Ohne SBAS: ≤ 15 Meter 95 % der Zeit, mit SBAS: ≤ 5 Meter 95 % der Zeit |
| Geodätisches Datum |
WGS-84 (Alternativen können am Gerät ausgewählt werden) |
| Satellitendifferenzialtyp (SBAS) |
WAAS (Vereinigte Staaten), EGNOS (Europa), MSAS (Japan), GAGAN (Indien), QZSS (Japan) |
| Kanäle |
Bis zu 28 Satelliten gleichzeitig verfolgen |
| Antenne |
Intern – Keramik-Chip ist nahe der Gerätoberseite angebracht |
| GNSS-Kompatibilität |
GPS, Galileo, GLONASS, Beidou |
| Almanach-Aktualisierung |
Automatisch |
| Signalerfassung |
Automatisch |
| IC-Empfindlichkeit des Empfängers |
165 dBm (Nachverfolgung), 160 dBm (Erfassung), 148 dBm (Kaltstart) |
| Betriebsfrequenz |
1.574 MHz bis 1.605 MHz |
| Aktualisierungsrate |
10 Hz (10 Mal pro Sekunde) |
| Zeitraum vom Kaltstart bis zum ersten Fix |
< 2 Minuten |
| Sonar | |
| Leistungsabgabe |
RealVision MAX High-CHIRP-Sonarkanal: 600 Watt RMS Herkömmlicher Zweikanal-CHIRP-Kanal: 1 kW RMS |
| Sonarkanäle |
RealVision MAX-Anschluss: High CHIRP (200 kHz), DownVision (350 kHz), SideVision (350 kHz) und RealVision 3D (350 kHz) 1 kW CHIRP-Anschluss: 42 bis 250 kHz (abhängig vom Geber) |
| RealVision MAX – Tiefenbereich |
25-poliger RealVision-Steckverbinder: High CHIRP Konisches Sonar: 366 m (1.200 Fuß), DownVision: 183 m (600 Fuß), SideVision: 91 m (300 Fuß), Realvision 3D: 91 m (300 Fuß) |
| 1 kW Tiefenbereich |
11-poliger 1-kW-Anschluss:: 0,9 m (3 Fuß) bis 914,4 m (3.000 Fuß) (unter optimalen Bedingungen mit einem 1-kW-Geber) |
| Anschlüsse |
1x 25-poliger RealVision Max 3D / Realvision 3D Geber-Anschluss und 1 x 11-poliger 1-kW-Geber-Anschluss |
Lieferumfang
| LIEFERUMFANG | |
| 1 | Display-Einheit |
| 2 | Benutzerkonfigurierbare Tastatur |
| 3 | Sonnenabdeckung |
| 4 | Dichtung |
| 4 | Bügelschrauben (x 2) |
| 5 | Bügel (nur Axiom 2 Pro 9 und 12) |
| 7 | Optionaler Erdungsanschluss (Schraube (M3x5), Federscheibe (M3), Crimp-Anschluss (M3)) |
| 8 | DeviceNet-SeaTalkng-Adapterkabel 1 m (3,28 Fuß) |
| 9 | Netzwerkkabel von RayNet (Buchse) zu RayNet (Buchse), 2 m (6,56 Fuß) |
| 10 | Befestigungsschrauben x4 |
| 11 | Dokumentation |
| 12 | Spannungs-/Video-/Audiokabel, 1,5 m (4,92 Fuß) |
