Das Evolution ACU150 Hydraulic Autopilot System Pack ist ein komplettes Autopilot-in-a-Box-Kit, das bereit ist, auf vielen beliebten Angel- und Kreuzfahrt-Motorbooten mit hydraulischer Lenkung installiert zu werden. Das EV-150-System wurde speziell für die Bedürfnisse von kleinen bis mittelgroßen hydraulisch gelenkten Schiffen mit einer Lenkstockkapazität zwischen 4,9 cu entwickelt. (80ccm) und 14,0 cu in (230cc).
Das EV-150 System eignet sich ausschließlich für 12 Volt DC elektrische Systeme. Das System kommt komplett mit unserem p70Rs Autopilot-Controller, EV1 Sensor Core, ACU150 Stellantrieb Control Unit, Typ 1 Hydraulikpumpe und ein Evolution Autopilot Verkabelung Kit.

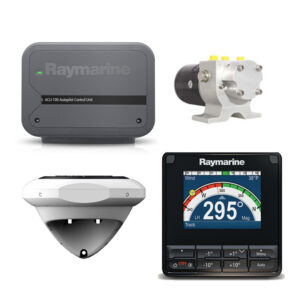

Das EV-150 System Pack enthält:
EV1 Sensor
Der EV-1 (E70096) ist für mechanische und hydraulische Evolution Autopilot Systeme geeignet.
Das SeaTalkng Netzwerk ermöglicht die Verbindung mit nur einem Kabel für Spannung und Daten von der Evolution ACU (actuator control unit) und die Verbindung mit dem SeaTalkng und NMEA2000 Netzwerk.
ACU-150
Der Raymarine ACU-150 ist ein Bestandteil des Evolution ™ Autopilot-Systems und wurde entwickelt, um Strom und Steuerung an eine Raymarine Type-1 Hydraulic Drive Unit (M81120) zu liefern.
Der ACU-150 verbindet sich mit dem SeaTalkng-Netzwerk für die Kommunikation mit seinen anderen Peripheriegeräten. Ebenfalls besitzt es Anschlüsse für eine optionale Ruderreferenzeinheit (separat erhältlich). Der ACU-150 arbeitet nur an 12-Volt-DC-Systemen.
p70R Autopilot Bediengerät (Motorboote)
Das p70R Autopilot Bediengerät E22167 verfügt über eine Kombination aus Funktionstasten und Drehknopf und ist daher besonders für Motoryachten geeignet. Die hochentwickelte LED-Hintergrundbeleuchtung ermöglicht brillante Farben und Kontraste bei niedrigem Stromverbrauch. Der große horizontale und vertikale Betrachtungswinkel ermöglicht das Ablesen aus nahezu allen Blickrichtungen.
Das p70R Bediengerät arbeitet mit der LightHouse Bedienoberfläche, und ein Start-Assistent hilft bei der einfachen und schnellen Konfiguartion.

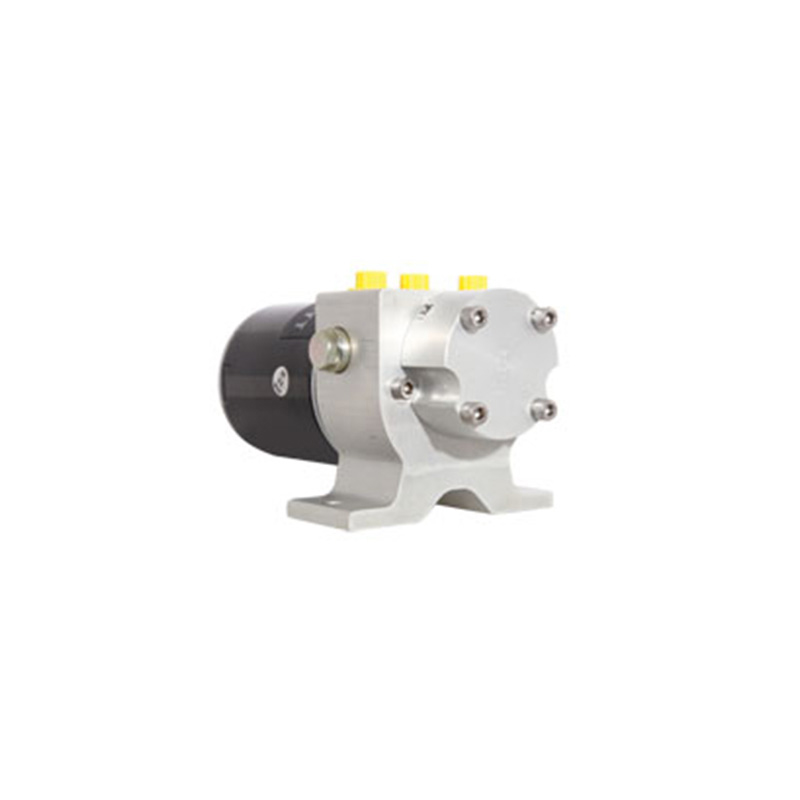

Typ 1 Hydraulikpumpe (12V)
Die Typ 1 Hydraulikpumpe M81120 bewegt die Steuerung Ihres Bootes als Teil des Raymarine Autopilot-Systems. Vorrangig wurde die Pumpe zum Einsatz in bestehenden hydraulischen Systemen entwickelt. Alternativ kann sie auf Booten mit mechanischer Steuerung mit einem zusätzlichen Zylinder verwendet werden.
Die Hydraulikpumpe besteht aus einem Servo-Motor, der eine Pumpe mit Präzisions-Getriebe und Rückschlagventil antreibt.
Evolution Kabelsatz – R70160
Der Evolution SeaTalkng Kabelsatz enthält:
- 1 x SeaTalkng Power Kabel, A06049
- 1 x SeaTalkng Backbone Kabel (5m), A06036
- 1 x SeaTalkng Spur Kabel (0,4m), A06038
- 1 x SeaTalkng 5-Wege Verbinder, A06064
- 2 x SeaTalkng T-Stück, A06028
- 2 x SeaTalkng Terminator, A06031
