Cerulean Omniscan 450 Side-Scan-Sonar
Gewässerboden flächig abbilden

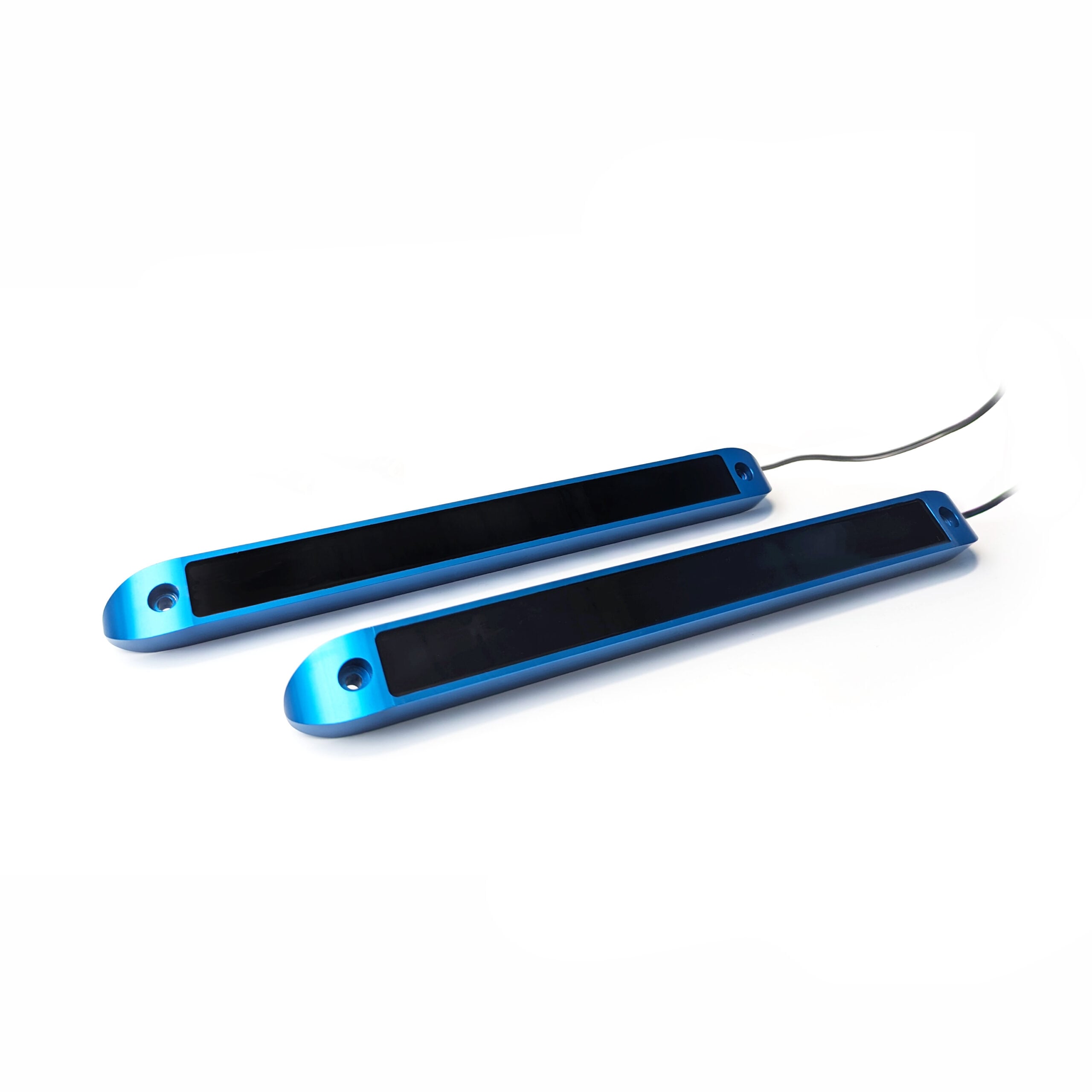

Das Omniscan 450 SS zeichnet mit zwei seitlich abstrahlenden Wandlern ein flächiges Bild des Gewässerbodens – für Objektsuche, Bergung und Bestandsaufnahmen. Am BlueBoat wird es über Ethernet angebunden und in SonarView (BlueOS-Erweiterung) dargestellt. Halterungen, Kabel und eine BlueOS-SD-Karte liegen bei.
450 kHz
Frequenz
150 m
Schrägreichweite je Seite
0,5° × 50°
Strahl
20/s
Pings bis 30 m
Ethernet Switch erforderlich
Für den Betrieb am BlueBoat wird der Blue Robotics Ethernet Switch (5 Ports) benötigt.
Warum dieses Produkt?
Hohe Auflösung
Range-Auflösung bis 1/1200 der eingestellten Reichweite, 0,5° schmaler Strahl.
Für den BlueBoat vorbereitet

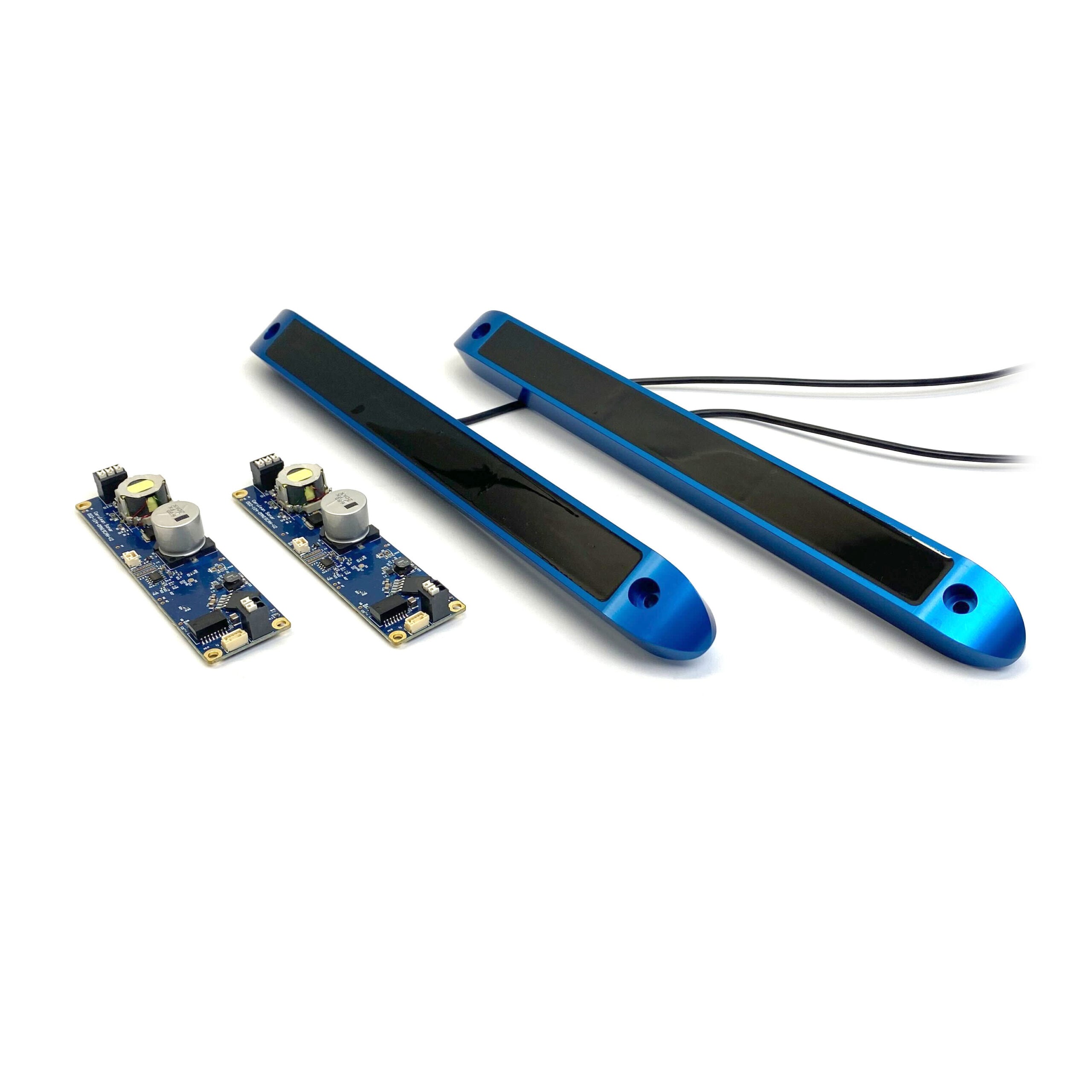

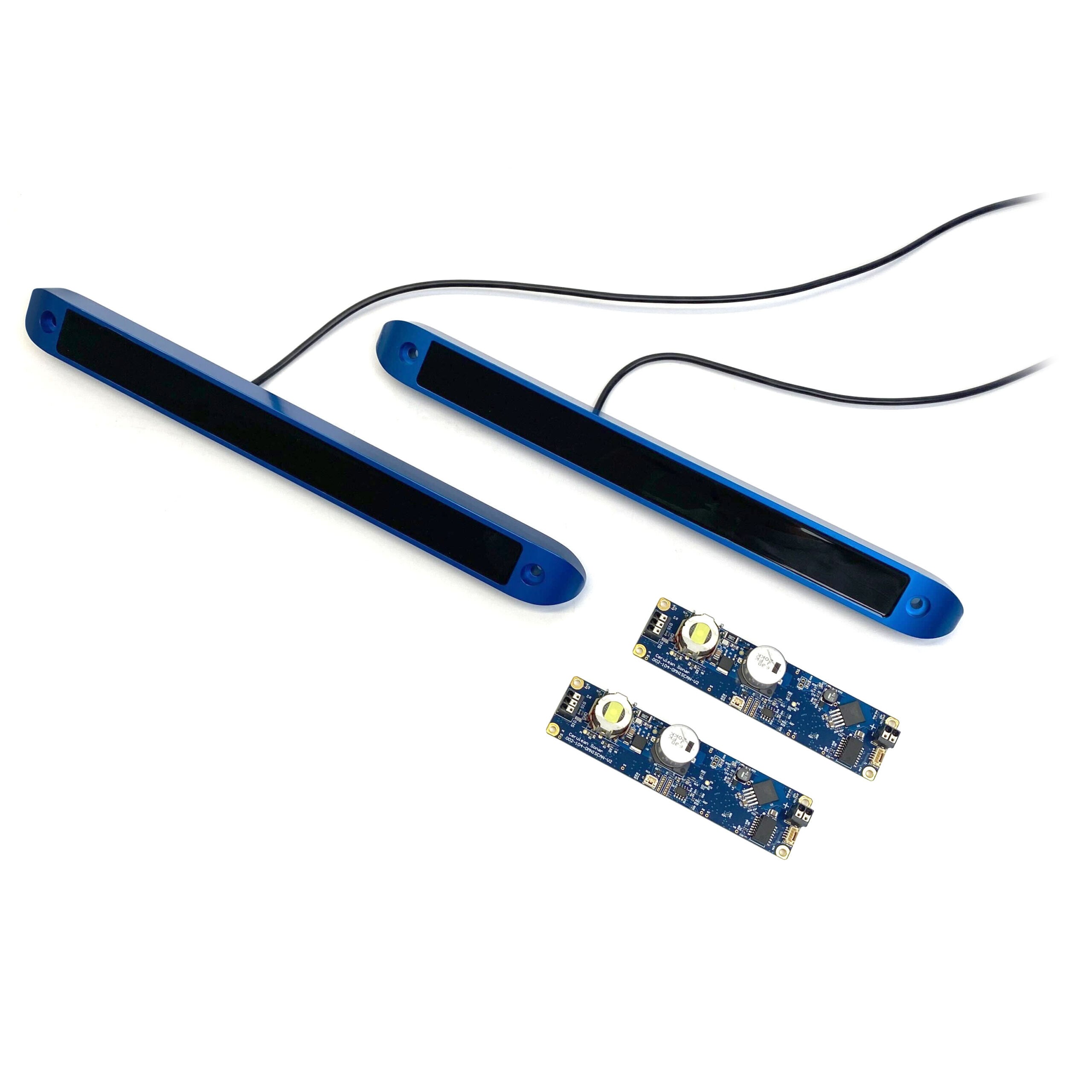

Zwei Wandler mit Halterungen, Standoffs, Kabel und Sicherungen; Integration Kit beim Kauf enthalten.
SonarView
Aufzeichnung und Anzeige als BlueOS-Erweiterung, Daten für die Auswertung am Laptop.
Technische Daten
| Frequenz | 450 kHz |
| Reichweite | bis 150 m Schrägreichweite |
| Strahl | 0,5° × 50° |
| Auflösung | bis 1/1200 der Reichweite |
| Pingrate | 20/s bis 30 m |
| Spannung | 10–30 V; 5 W Leerlauf, 10 W max. |
| Schnittstelle | Ethernet |
| Tiefe | 50 m mit M14-Adapter, 300 m ohne |
| Voraussetzung | Ethernet Switch im BlueBoat |

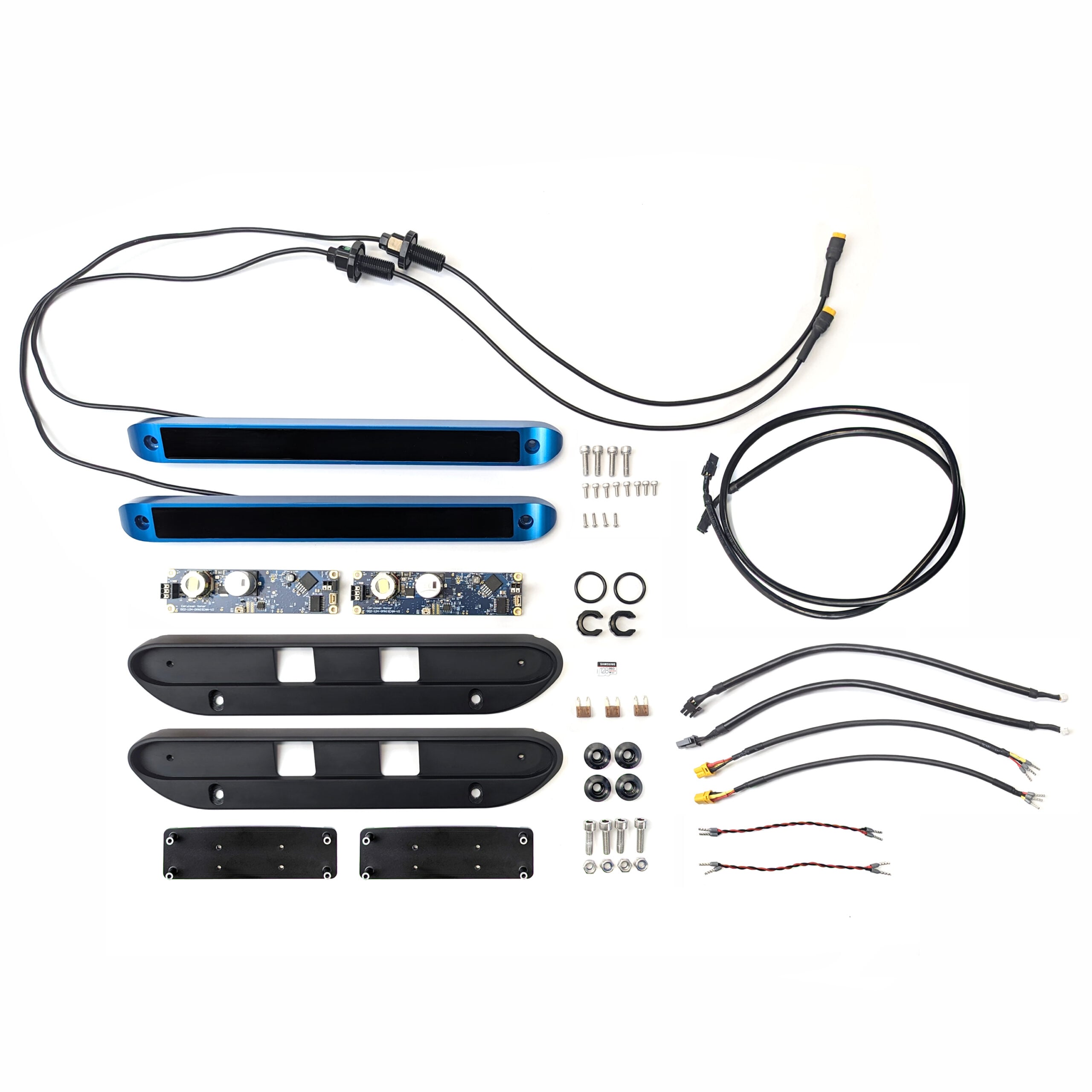

| Lieferumfang | 2 Wandler, Platinen, Halterungen, Standoffs, BlueOS-SD-Karte 128 GB, Ethernet-/JST-GH-Kabel, Sicherungen, Kleinteile, Integration Kit |
