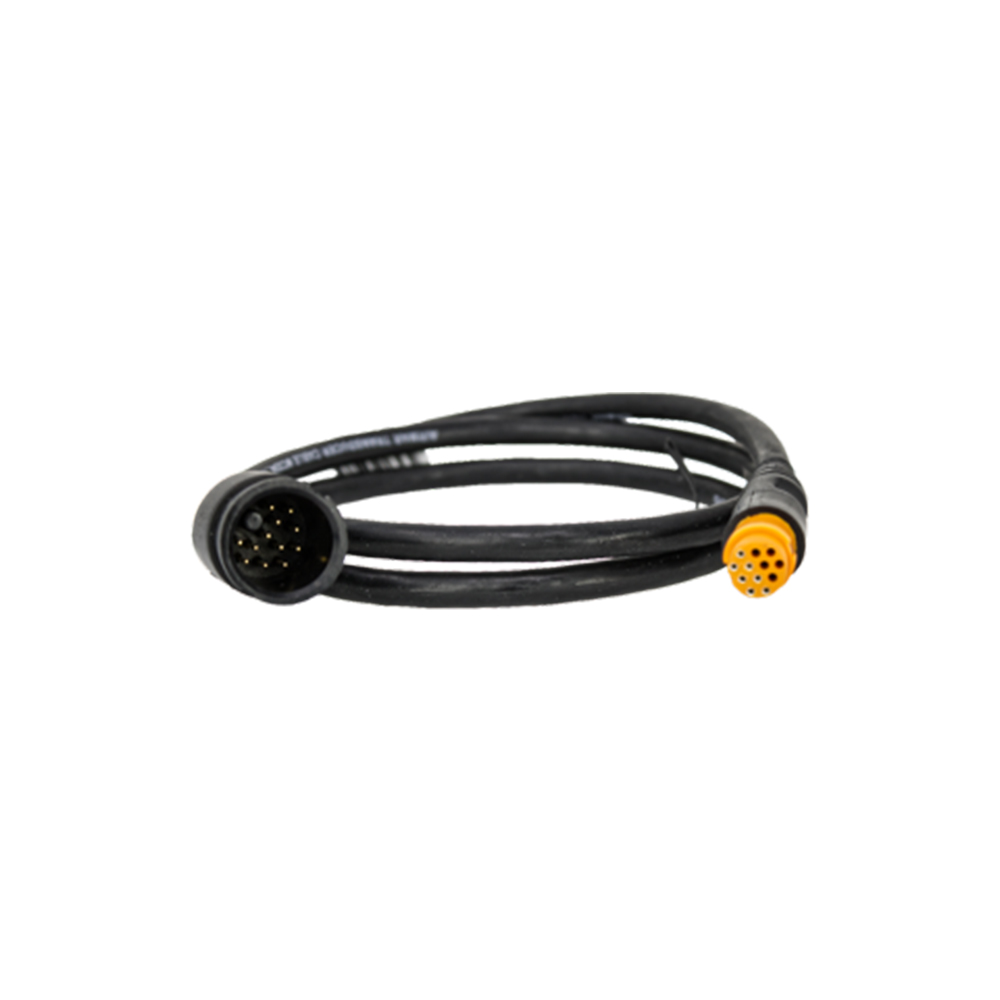

Airmar MMC-12G
Adapterkabel · 12-Pin CHIRP auf Garmin 12-Pin · 1 m
Das MMC-12G verbindet einen Airmar-CHIRP-Geber mit 12-poligem Mix-&-Match-Stecker mit der 12-poligen Geberbuchse von Garmin.
Airmar liefert seine CHIRP-Geber bewusst mit einem herstellerneutralen Stecker aus. Erst das Adapterkabel legt fest, an welcher Marke der Geber arbeitet – und genau das macht einen späteren Gerätewechsel günstig.
Garmin verbaut zwei verschiedene Geberbuchsen. Die großen Multifunktionsdisplays und Sonarmodule mit 1-kW-Sonar nutzen den 12-poligen Anschluss, die kompakteren Geräte den blauen 8-poligen. Für den 8-Pin-Anschluss ist das MMC-8G das richtige Kabel. Entscheidend ist die Buchse, die physisch an Ihrem Gerät sitzt.
Warum dieses Kabel?
Der 12-polige Mix-&-Match-Stecker ist herstellerneutral. Beim Wechsel der Elektronikmarke bleibt der Geber montiert, getauscht wird nur dieses 1-m-Kabel.
Die 12-Pin-Serie überträgt den vollen CHIRP-Sweep und ist für Geber bis 1 kW freigegeben.
Das Kabel sitzt direkt am Gerät und verlängert die Strecke kaum. Für größere Abstände gibt es die Verlängerungen EXT-10 und EXT-20.
Der 12-polige Geberanschluss sitzt an Garmins leistungsstärkeren Displays. Über dieses Kabel schließen Sie daran jeden Airmar-CHIRP-Geber mit 12-poligem Mix-&-Match-Stecker an, einschließlich der 1-kW-Modelle.
- 1-kW-Airmar-Geber an Garmin betreiben
- Markenwechsel ohne neuen Geber
- Ersatz für ein beschädigtes Adapterkabel
Geber, Adapterkabel und Echolot bilden drei Glieder. Der Geber bringt das kurze bzw. werkseitige Kabel mit Mix-&-Match-Stecker mit, das Adapterkabel setzt auf den Markenstecker um, das Echolot nimmt es auf. Fehlt ein Glied, bleibt das Bild schwarz.
- Geber mit Mix-&-Match-Stecker
- Adapterkabel MMC-12G, 1 m (3′)
- Echolot mit Garmin 12-Pin
Dieses Kabel greift die Pins für das mittlere und hohe CHIRP-Band ab. Für Geber, die ausschließlich im niedrigen Band arbeiten, gibt es die eigene Ausführung MMC-12G-L. Dual-Band-Geber brauchen entweder zwei Anschlüsse oder ein Y-Kabel.
- Standardausführung für Mid und High CHIRP
- Low-Band-Geber brauchen die L-Ausführung
- Dual-Band-Geber brauchen zwei Ports oder ein Y-Kabel
Passende Geräte
Die Liste nennt die verbreiteten Serien mit diesem Anschluss und erhebt keinen Anspruch auf Vollständigkeit. Maßgeblich ist die Buchse, die physisch an Ihrem Gerät sitzt – bitte vor der Bestellung nachsehen.
| Marke | Geräteserie | Geberanschluss |
| Garmin | ECHOMAP Ultra 2 | 12-Pin |
| Garmin | GPSMAP 8600xsv | 12-Pin |
| Garmin | GPSMAP 9000er-Serie | 12-Pin |
Mix&Match5 oder Mix&Match12 – die beiden Serien im Vergleich
Die beiden Serien sehen sich ähnlich, sind aber nicht kompatibel: Die Stecker passen physisch nicht zusammen, und es gibt keinen Adapter dazwischen. Entscheidend ist immer der Stecker am Kabel Ihres Gebers, nicht das Echolot.
| Mix&Match5 (MM) | Mix&Match12 (MMC) | |
| Stecker am Geber | 5-polig | 12-polig |
| Länge des Adapterkabels | 8 m | 1 m |
| CHIRP | ✗ | ✓ |
| Leistung | bis 600 W | 600 W und 1 kW |
| Typische Geber | P79, P319, B60, B117, B45, P66 | TM165HW, TM185MW, B175-Serie, SS175-Serie |
Technische Daten
| Bauart | Adapterkabel |
| Serie | Mix&Match12 (12-Pin CHIRP) |
| Steckerseite Geber | 12-polig Mix-&-Match |
| Steckerseite Gerät | Garmin 12-Pin |
| Marke | Garmin |
| Länge | 1 m (3′) |
| CHIRP-fähig | ja |
| Maximale Leistung | bis 1 kW |
