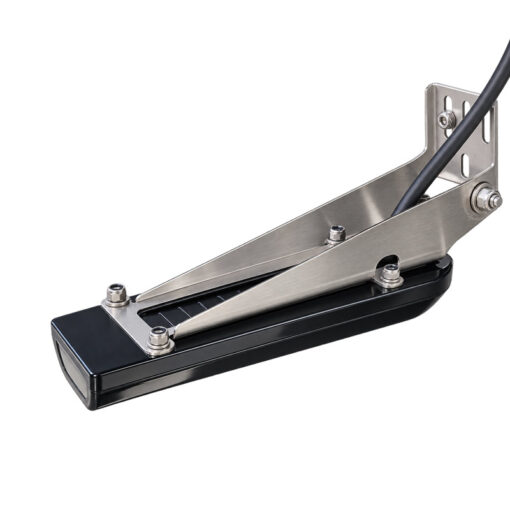

Accuphy PingBeam
Der PingBeam arbeitet ohne eigenes Display. Der Geber hängt am 6 m langen Kabel an der Accuphy-WLAN-Box, die Box funkt das Bild an Ihr Gerät, die App zeigt es an – auf dem iPad genauso wie auf einem Android-Tablet oder dem Smartphone. Damit bekommen Sie Seitensicht, DownScan und klassisches 2D-Sonar auch auf ein Boot ohne fest verbaute Elektronik. Umschaltbar sind 455 kHz für Reichweite und 1.000 kHz für Detailschärfe; im Praxistest lief der Geber mit 40 m Scanbreite je Seite. Wer bereits einen PingLive oder PingLive Mini nutzt, kann beide Geber gleichzeitig an einem Endgerät betreiben.
Warum der PingBeam?
Seitensicht ohne Plotter
SideScan war bisher an ein fest verbautes Display gebunden. Der PingBeam braucht Geber, WLAN-Box, Strom und ein Tablet – damit lässt sich auch ein Boot ohne eigene Elektronik ausrüsten.
455 oder 1.000 kHz
455 kHz für große Suchbreiten, 1.000 kHz für maximale Detailschärfe. Die Umschaltung erfolgt im laufenden Betrieb im Menü der App, ohne den Geber zu tauschen.
Drei Bilder, eine Anzeige
SideScan links und rechts, DownScan direkt unter dem Boot und klassisches 2D-Sonar – einzeln oder als kombinierte Ansicht auf einem Bildschirm, dazu die Kartendarstellung als Overlay.
Zwei Geber an einem Tablet
PingBeam und PingLive beziehungsweise PingLive Mini lassen sich gleichzeitig mit demselben Endgerät verbinden. Sie suchen die Stelle per SideScan und schauen anschließend im Live-Bild hinein – ohne Gerätewechsel.
Rauschunterdrückung
Motorgeräusch und die Kavitation vorbeifahrender Boote zeichnen sich im SideScan mit ab. Die Rauschunterdrückung lässt sich stufenweise anheben und räumt das Bild sichtbar auf.
Wegpunkte und Karte
Gefundene Stellen werden als Wegpunkt mit Position gespeichert. Als Kartengrundlage lassen sich in der Accuphy-App Apple Karten, Google Earth und OpenSeaMap laden.
So arbeiten Sie damit
Gewässer absuchen
Sie fahren mit gleichmäßiger Geschwindigkeit die Kante ab und lassen den PingBeam links und rechts mitschreiben. Spundwände, Steinpackungen, rauer Grund und liegende Objekte zeichnen sich ab, Fische stehen als einzelne Punkte im Bild. Bei 40 m eingestellter Reichweite je Seite bleiben abzüglich der Wassertiefe rund 30 m Grund je Seite übrig – eine Bahn deckt damit etwa 60 m ab.
- 455 kHz für große Suchbahnen, etwa beim Absuchen weiter Flächen
- 1.000 kHz für die Feinsuche mit reduzierter Bootsgeschwindigkeit
- Interessante Stellen als Wegpunkt sichern und später gezielt anfahren
Struktur im Detail prüfen
Ist die Stelle gefunden, schalten Sie auf die kombinierte Ansicht aus SideScan und DownScan und fahren sie langsam schräg an. Mit 1.000 kHz, angehobener Rauschunterdrückung und passender Farbpalette treten der Verlauf einer Kaimauer, das Ende eines Docks und die Steine davor deutlich hervor. Für die Kontrolle direkt unter dem Boot bleibt das 2D-Sonar zugeschaltet.
- Farbpaletten von Klassik-Blau über Regenbogen bis Orange und Gelb
- Kombinierte Ansicht aus SideScan und DownScan auf einem Bildschirm
- Wassertemperatur wird in der App mit angezeigt
Technische Daten
| Sonararten | SideScan, DownScan, 2D-Sonar (Herstellerbezeichnung MidChirp 2D) |
|---|---|
| Frequenzen | 455 kHz und 1.000 kHz, in der App umschaltbar |
| Scanbreite im Praxistest | 40 m je Seite eingestellt, abzüglich Wassertiefe rund 30 m Grund je Seite |
| Abmessungen Geber | 19 × 5,5 × 3,5 cm |
| Geberkabel | 6 m |
| Verbindung | Accuphy WLAN-Box zwischen Geber und Endgerät, Stromversorgung über die Box |
| Anzeige | Accuphy-App für iOS und Android, Tablet oder Smartphone |
| Ansichten | SideScan einzeln, SideScan und DownScan kombiniert, 2D-Sonar, Kartendarstellung als Overlay |
| Einstellungen | Reichweite, Frequenz, Rauschunterdrückung, Farbpaletten (Klassik-Blau, Regenbogen, Orange, Gelb) |
| Karten | Apple Karten, Google Earth und OpenSeaMap in die App ladbar, Wegpunkte und Markierungen |
| Wassertemperatur | Anzeige in der App |
| Parallelbetrieb | Zwei Accuphy-Geber gleichzeitig an einem Endgerät, zum Beispiel PingBeam und PingLive |
Häufige Fragen
Brauche ich zusätzlich ein Echolot?
Nein. Der PingBeam arbeitet eigenständig mit WLAN-Box und Tablet, ein Display muss nicht mitgekauft werden.
Welches Endgerät brauche ich?
iPad, Android-Tablet oder Smartphone. Die Accuphy-App gibt es für iOS und Android.
Warum wird das SideScan-Bild unruhig?
SideScan lebt von einer gleichmäßigen Bootsgeschwindigkeit. Schwankt sie, verzerrt das Bild – unabhängig vom Gerät.
Lässt sich der Geber mit dem PingLive kombinieren?
Ja. Beide Geber lassen sich gleichzeitig mit einem Endgerät verbinden.
