Professionelle Gewässervermessung / Hydrographie

Mit unserem Spezial-Sonar-System zur Vermessung und Kartierung, erstellen wir eine detaillierte Tiefenkarte für Ihr Gewässer. Vereinbaren Sie jetzt einen Termin mit uns und wir besprechen mit Ihnen alle Details.

Wir liefern Rohdaten in WGS84, fertige Kartierungen, Volumenberechnungen und Bodenhärteinformationen.

Mit unserem Spezial-Sonar-System WASSP S3 Multibeam sind wir deutschlandweit im Einsatz. Vereinbaren Sie jetzt einen Termin mit uns und wir besprechen mit Ihnen alle Details.

Sie möchte selbst Ihr Gewässer selbst vermessen?

Gerne erstellen wir Ihnen ein individuelles Angebot für ein WASSP S3 mit individueller Konfiguration.

Jetzt beraten lassen: 05251 1841096 MAIL: Info@echolotzentrum.de

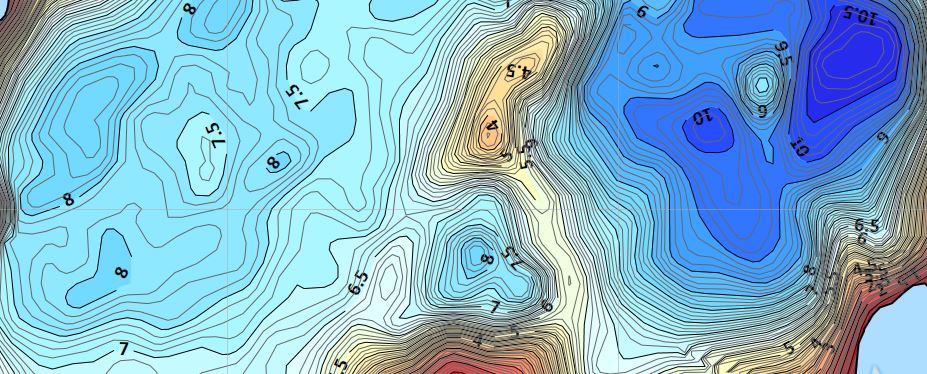

Gewässer als 2D-Modell

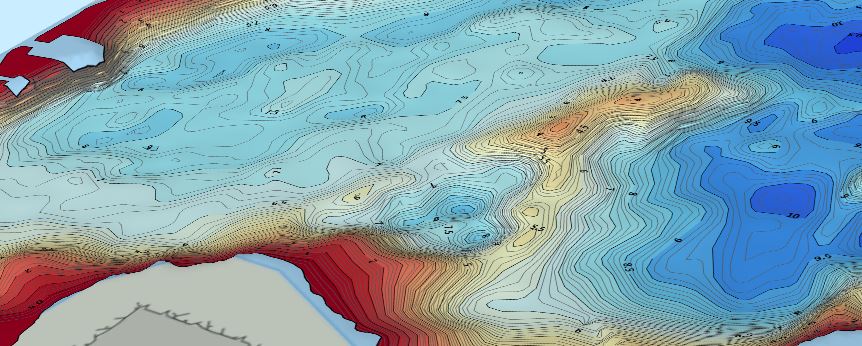

Gewässer als 3D-Modell

Technische Daten

  • 224 Beams
  • 136-184kHz
  • 120° Beamweite
  • 9-32VDC

Genauigkeit

Allgemein

Mindestwassertiefe – 50 cm

Genauigkeit Sonar (Vertikale Auslösung): gesamt 3,9 cm

Mindesteintauchtiefe (Geber muss komplett im Wasser sein): ca 15 cm

GPS

Receiver Type: L1 C/A code, with carrier phase smoothing
Signal Tracking: Dual L1 GPS receiver design, parallel tracking
GPS Sensitivity: -142 dBm
SBAS Tracking: 2-channel, parallel tracking
Update Rate: 20 Hz standard
Horizontal Accuracy: < 0.6 m 95% confidence (DGPS1) < 2.5 m 95% confidence (autonomous, no SA2)
Heading Accuracy: < 0.30˚ rms
Pitch/Roll Accuracy: < 1˚ rms
Heave Accuracy: 30 cm6 rms
Timing (1PPS) Accuracy: 50 ns
Rate of Turn: 90˚/s maximum
Compass Safe
Distance: .75 m (with enclosure)5
Cold Start: < 60 s (no almanac or RTC)
Warm Start: < 20 s typical (almanac and RTC)
Hot Start: < 1 s typical (almanac, RTC and position)
Heading Fix: < 10 s typical (valid position)
Maximum Speed: 1,850 mph (999 kts)
Maximum Altitude: 18,288 m (60,000 ft)

Bewegungs-Sensor

Accuracy Roll/Pitch: 0,03 Grad

Heave: 5cm oder 5%

WASSP S3 MULTIBEAM SONAR-SYSTEM

Hervorragende Leistung, Vielseitigkeit und hohe Wertigkeit.
Das ist, was Sie erwarten und genau das ist, was Sie mit dem neuen S3 Sounder von WASSP bekommen. Diese nächste Generation von Multibeam-Sounder wurde von Grund auf neu um den neuen voll digitalen DRX-Transceiver herum entwickelt. Noch genauer, noch vielseitiger, noch benutzerfreundlicher und insbesondere abgestimmt auf Ihre persönlichen Bedürfnisse.

Spezifikationen

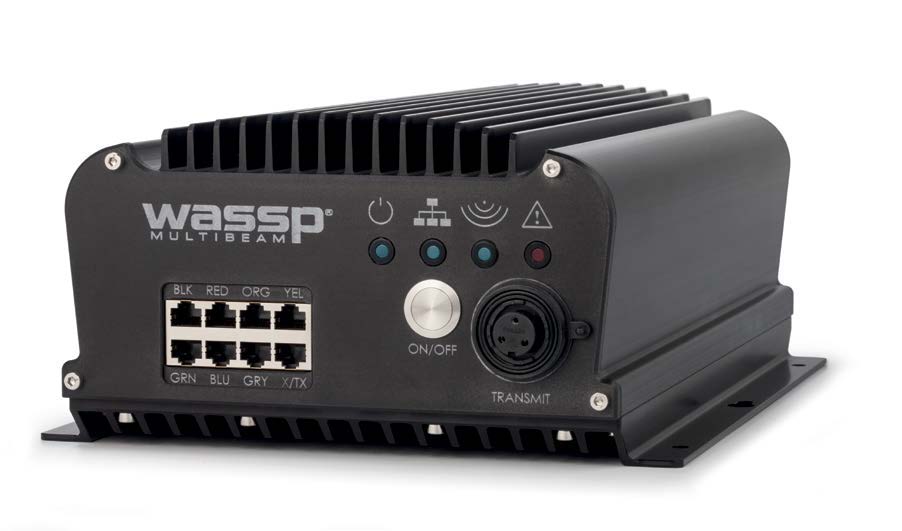

  • Neuer all-in-one digitaler DRX-Transceiver – unglaublich vielseitig und bereit für die nächsten technologischen Fortschritte
  • Volldigitale Breitband-Wandler-Technologie (136 – 184kHz)
  • Wählen Sie Ihre eigenen Funktionen mit neuen Lizenzoptionen
  • Wireless-Funktion als optionale Lizenz
  • Einfache Installation und Inbetriebnahme
  • Schlüsselfertige Lösung, angeboten mit Position-, Kurs- und Bewegungssensoren
  • CDX – Control Display Experience, einfach zu bedienende Benutzeroberfläche
  • Touchscreen-kompatible Software

Neue Möglichkeiten für Vermessung & Kartografierung Schnelle und einfache Konfiguration. Seit mehr als einem Jahrzehnt liefert WASSP professionelle Multibeam-Sonar zu einem hervorragenden Preis-Leistungs-Verhältnis und schließt die Lücke zwischen single-beam und den traditionellen, deutlich teureren MBES Systemen.

Der S3 führt diese Tradition fort. Seine Leistung und Vielseitigkeit eröffnet neue Möglichkeiten für alle, die dachten, dass ein professionelles MBES deutlich über ihr Budget hinausgeht. Hafenvermessung, Baggern, See-, Küsten- u. Mündungs-Kartierung, Wracksuche etc … all das fällt leicht mit den Fähigkeiten des S3.

Broschüre downloaden
