Raymarine Quantum™ kabelloses* CHIRP Radar

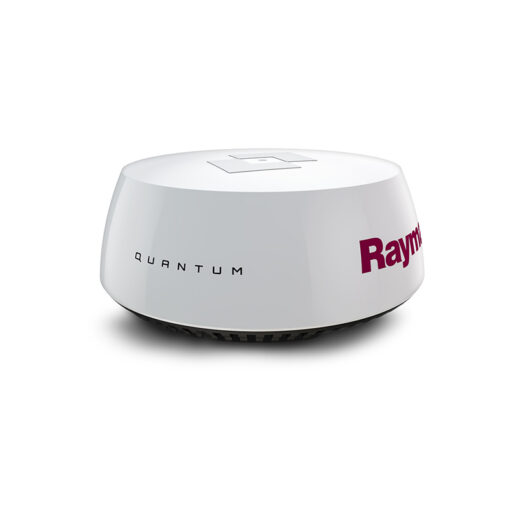

Quantum Q24C 45,72cm (18″) Radomantenne mit Wi-Fi und Ethernet, mit 10m Spannungs- und 10m Datenkabel
Raymarine Quantum Radar, by FLIR, ist die nächste Generation von Marine-Radaren in Verbindung mit CHIRP Puls Kompressions-Technologie.
Mit der Einstellung des neuen Standards für kompakte Solid State Radare, liefert Quantum überragende Radarbilder sowohl im Fern- als auch im extremen Nahbereich. Integriertes W-Fi und dünne Kabel machen die Installation unkompliziert und Quantum´s energieeffizientes und leichtgewichtiges Design bieten eine sichere Strahlungsemission und reduzieren im Wesentlichen den Stromverbrauch.
*Spannungsversorgung wird benötigt.
Überragende Leistung
Mit FLIR’s exklusiver und fortschrittlicher ATX™ Zielseparations-Technologie erhalten Sie klar getrennte Echos von Booten, Landmarken, Felsen, Seezeichen und Wetterzellen und somit Radarbilder in einer unübertroffenen Qualität und Auflösung.
CHIRP Puls Kompression
- Exzellente Nahbereich-Erkennung und verbesserte Zieldetails mit 18′ (6m) minimaler Reichweite
- CHIRP Puls Kompression sorgt dafür, dass mehr Energie auf jedes Ziel verwendet wird, das Resultat sind überragende Radarbilder im Fernbereich
Erkennung von kleinen Zielen
Quantum’s CHIRP Puls Kompressions-Technologie identifiziert auch kleine und schwache Zielechos, selbst wenn sich diese in der Nähe von stärkeren Echos befinden.
Unmittelbare einsatzbereit
Die Quantum Solid State Technologie ist innerhalb von wenigen Sekunden einsatz- und empfangsbereit, ohne einer längeren Aufwärmphase.
Unkomplizierte Installation
- Einfache Wi-Fi Verbindung mit Quantum und jedem Raymarine LightHouse II Multifunktionsdisplay
- Durch den geringen Durchmesser von Quantum’s Spannungskabel, kann dieses auch in schmalen Hohlräumen schnell verlegt werden
- Einfaches Upgrade – Quantum nutzt die gleiche Bohrschablone wie die Vorgängergeneration. Durch das optionale Quantum Adapterkabel entfällt die Installation von neuen Radarkabeln
Energieeffizientes und leichtgewichtiges Design
- 50% leichter als traditionelle Magnetron-Radare
- Sichere Emissionswerte, dank der geringen Leistungsaufnahme des Solid State Transmitters von Quantum
- Sehr geringer Stromverbrauch (17 Watt beim Empfangen und 7 Watt im Standby)
- Längere Batterielaufzeit des Schiffes unter Segel
Technische Daten
| Spannungsversorgung | 12 oder 24V DC (Min: 10,8 V DC; Max: 31,2 V DC) |
| Netzwerk | Wi-Fi oder Ethernet-Kabel (RayNet) |
| Antennentyp | Patch Array |
| Leistungsaufnahme | Empfängermodus 17W; Standby-Modus 7W; Sleep-Modus 2W |
| Reichweite | Reichweite von 1/16 bis 24 Seemeilen |
| Empfänger-Frequenz | 9354 bis 9446 MHz |
| Max. Ausgangsleistung | 20W |
| Duplexer | Zirkulator |
| Puls Bandbreite (3 dB) | 40 ns bis 14,7 µs |
| CHIRP Länge | 400 ns bis 20 µs |
| CHIRP Bandbreite | Bis zu 32 MHz |
| IF Bandbreite | 26 MHz |
| Rauschzahl | Weniger als 4 dB |
| Max. Reichweite | von 1/16 bis 24 Seemeilen |
| Öffnungswinkel (nominell) | 4.9º horizontal und 20º vertikal |
| Polarisierung | Horizontal |
| Wasserschutz | IPX6 |
| Gewicht | 5,6 kg (12,3 lb) |
