KRAFTVOLLE TIEFE BÄSSE BEIM EINSATZ IM AUSSENBEREICH
MODELLE FÜR DIE VERWENDUNG MIT ODER OHNE SPEZIELLES GEHÄUSE
GRILLS UND TRIM-RINGE KÖNNEN ZUM LACKIEREN LEICHT ABGENOMMEN WERDEN
MODELLE MIT PATENTIERTER LED-BELEUCHTUNG ERHÄLTLICH
ÜBERTRIFFT INTERNATIONALE NORMEN FÜR SALZNEBEL- UND UV-EXPOSITION
UNGLAUBLICHE VERDRÄNGUNG
Die Verdrängung ist ein direktes Maß für die Ausgabekapazität eines Subwoofers. Beim M7-12IB ist die Verdrängung mehr als doppelt so groß wie bei den meisten 10-Zoll-Subwoofern. Damit ist er ein Subwoofer der Extraklasse.
UNENDLICHES SCHALLWANDDESIGN
M7-Marinesubwoofer wurden speziell für den Betrieb ohne spezielles Gehäuse entwickelt und benötigen einen großen hinteren Luftraum.
STARKE LEISTUNG
Der M7-Marinesubwoofer ist problemlos für bis zu 600 Watt RMS geeignet.
DMA-OPTIMIERTE WOOFER
Proprietäre Antriebs-, Dämpfungs- und Konus-Modellierungssysteme sorgen für weniger Verzerrung, bessere dynamische Leistung sowie hervorragende Bässe.
SEEFEST
Für die langfristige Nutzung sind alle Modelle darauf ausgelegt, selbst auf dem Meer in Umgebungen mit Salzwasser jahrelanges Hörvergnügen zu bieten.
TRANSFLECTIVE™-RGB-LED-BELEUCHTUNG
Patentiertes System bei Modellen mit Sport-Grill für gleichmäßige Beleuchtung ohne Hotspots oder Reflexionen.
Technische Daten
Allgemein |
|
| Größen | 12" |
|---|---|

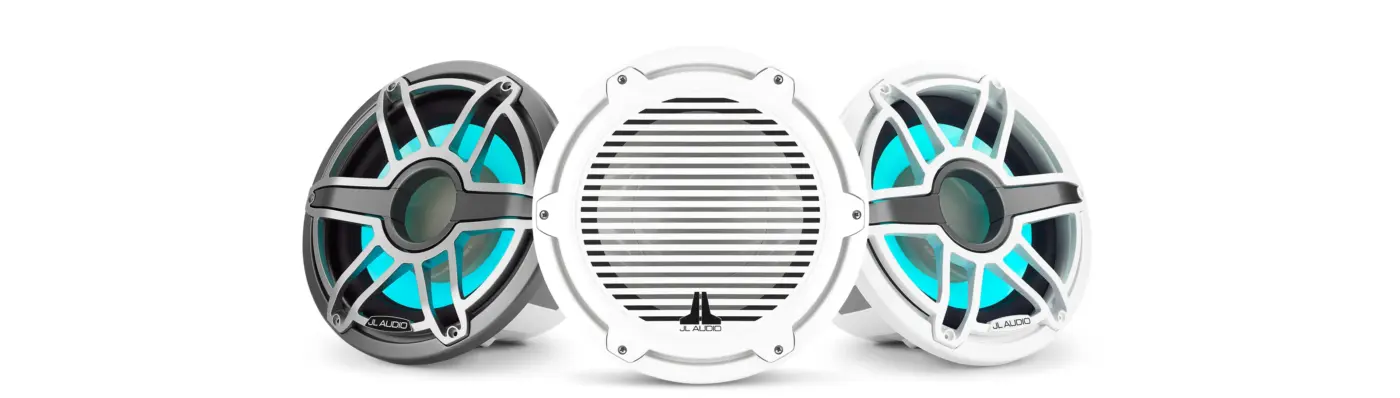

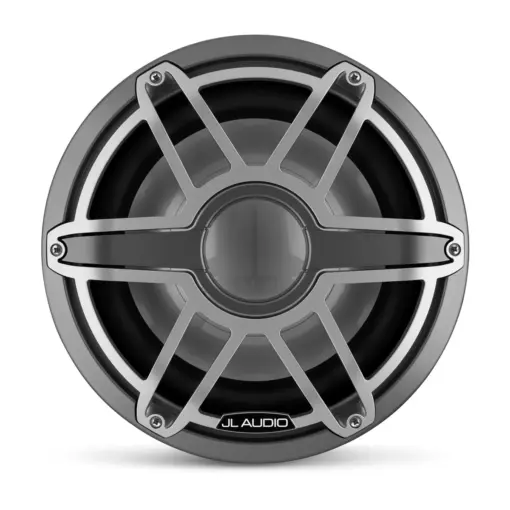

| Modell/Farbe | Weiß – Klassik, Weiß – Sport, Titan – Sport |
| Größe (Durchmesser) | 356 mm (14") |
| Größe (Tiefe) | 12 Zoll (Klassik): 239 mm (9,39 Zoll) 12 Zoll (Sport): 240 mm (9,42 Zoll) |
| Gewicht | 11.5 kg (25.35 lbs) |
| Lautsprechertyp | Subwoofer mit unendlicher Schallwand |
| Dauerleistung (eff.) | 600 W |
| Empfindlichkeit (SPL bei 1 W/1 m) | 86.7 dB |
| Nominale Impedanz | 4 Ω |
| Empfohlene Verstärkerleistung (eff.) | 200-600 W |
| LED-Beleuchtung | Ja – Transflective™ (nur ausgewählte Modelle mit Sport-Grill) |
| LED-Versorgungsspannung | 10-14.4 VDC |
| LED-Stromlast bei 14,4 V DC (maximal) | 648 mA |
| Durchmesser der Schwingspule | 4" (102 mm) |
| Konusmaterial | Spritzgegossenes, Mica-Verstärktes, Polypropylen |
| Garantie | 2 Jahren |
Verbindungen |
|
| Lautsprecherverbindungen | Flachsteckverbinder |
|---|---|
| LED-Verbindung | Blanke Litzen mit 4-adriger Leitung AWG 20 (nur ausgewählte Modelle mit Sport-Grill) |
Montagegrößen |
|
| Montagetiefe (Freiraum) | 202 mm (7.94") |
|---|---|
| Aufsatzhöhe des Frontgrills | 12 Zoll (Klassik): 37 mm (1,45 Zoll) 12 Zoll (Sport): 38 mm (1,48 Zoll) |
| Montageloch | 306 mm (12,0625 Zoll) |
| Schraubloch Durchmesser | 325 mm (12.813") |
Parameter |
|
| Freiluft-Resonanzfrequenz (FS) | 35.34 Hz |
|---|---|
| Elektrische Güte (Qes) | 0.856 |
| Mechanische Güte (Qms) | 10.389 |
| Gesamtgüte (Qts) | 0.791 |
| Äquivalenzvolumen (Vas) | 56.35 L |
| Lineare Auslenkung in eine Richtung (Xmax; Datenermittlung erfolgte bei Schwungspule in eine Richtung mit Überhang und ohne Anwendung von Korrekturfaktoren) | 18.5 mm (0.73") |
| Referenzwirkungsgrad (NO) | 0.28% |
| Wirksame Hubfläche (SD) | 0.052 m² |
| Gleichstromwiderstand (RE) | 3.543 Ω |
Technische Daten des geschlossenen Gehäuses |
|
| Wandstärke | 19 mm (0.75") |
|---|---|
| Dicke der vorderen Schallwand | 19 mm (0.75") |
| Volumen (netto, innen) | 85 L |
| Breite außen (B) | 610 mm (24") |
| Höhe außen (H) | 470 mm (18.5") |
| Tiefe außen (T) | 400 mm (15.75") |
| Trennfrequenz von -3 dB (F3) | 35.52 Hz |
| Resonanzfrequenz (FC) | 45.58 Hz |
| Einbaugüte (QTC) | 1.02 |
Technische Daten des Bassreflexgehäuses |
|
| Wandstärke | 19 mm (0.75") |
|---|---|
| Dicke der vorderen Schallwand | 19 mm (0.75") |
| Volumen (netto, innen) | 141.6 L |
| Breite außen (B) | 762 mm (30") |
| Höhe außen (H) | 470 mm (18.5") |
| Tiefe außen (T) | 521 mm (20.5") |
| Durchmesser der Montageöffnung (ID) | 127 mm (5") |
| Länge der Öffnung (L) | 343 mm (13.5") |
| Tuningfrequenz (FB) | 25 Hz |
| Trennfrequenz von -3 dB (F3) | 20.96 Hz |
Zusätzliches |
|
| Zusätzliches | Bei den oben angegebenen Gehäuseempfehlungen handelt es sich um externe Maße, wobei von einer Materialdicke von 19 mm (0,75") ausgegangen wird. Bei einer Materialdicke von 16 mm (0,625") müssen 6,5 mm (0,25") von jedem Maß abgezogen werden. Material mit einer Dicke von weniger als 16 mm (0,625") ist nicht geeignet, da dies die Stabilität des Gehäuses beeinträchtigen könnte. Alle oben aufgeführten Gehäusevolumen sind Netto-Innenvolumen. Die Verdrängung durch Treiber, Port und Verstrebung müssen addiert werden, um das endgültige Brutto-Innenvolumen zu erhalten. Alle oben aufgeführten Gehäusemaße haben dies bereits berücksichtigt. Bei der Verwendung mehrerer Lautsprecher in demselben Gehäuse müssen die Gehäuse- und Portmaße neu berechnet werden. Wenn du Unterstützung benötigst, wende dich an deinen autorisierten JL Audio-Händler oder an den technischen Support von JL Audio. Wir empfehlen die Verwendung in einem Bi-Amp-System mit hochwertigen Satelliten und einem hochwertigen Verstärker. Wir empfehlen nicht die Verwendung mit einem passiven Crossover (Spule), da diese Art von Gerät die Leistung negativ beeinflusst. |
|---|---|
Lieferumfang
- Ein Marinesubwoofer
- Ein Grill
- Sechs Befestigungsschrauben aus Edelstahl
- Sechs Unterlegscheiben aus Edelstahl
