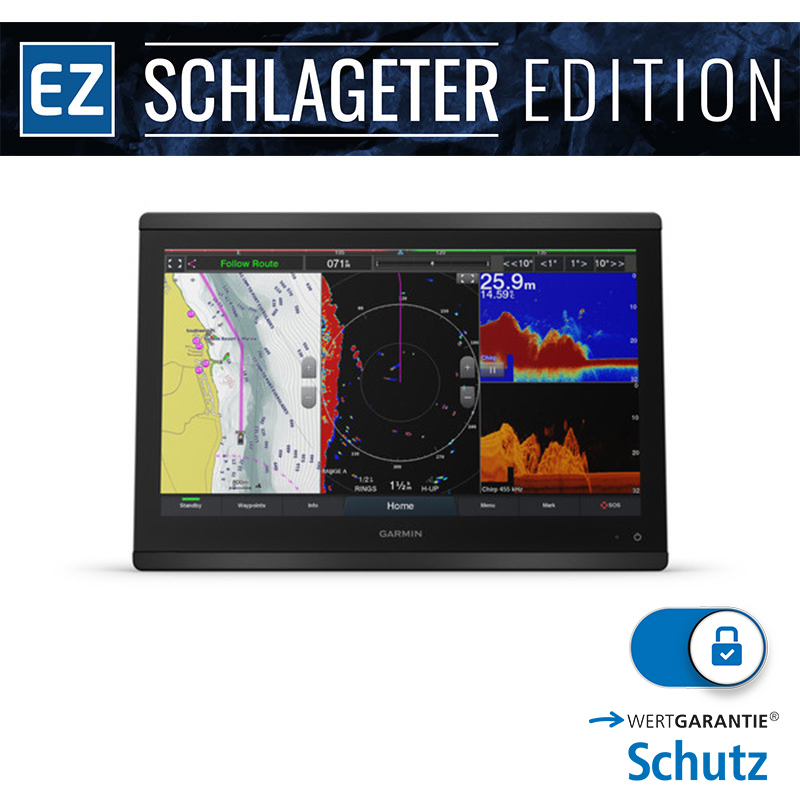

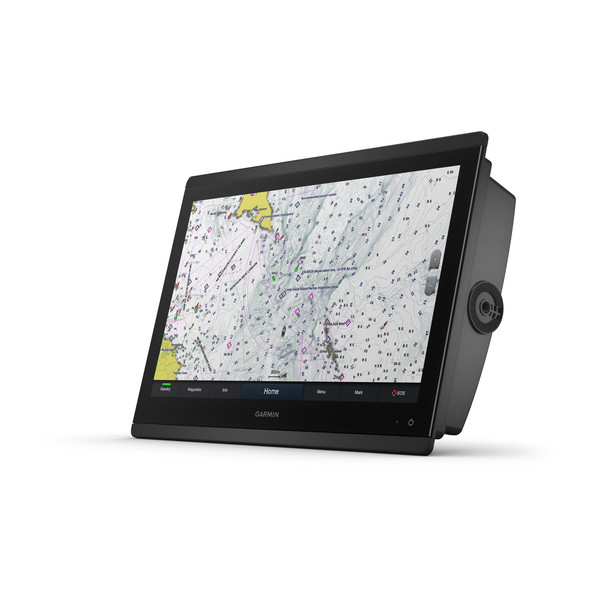

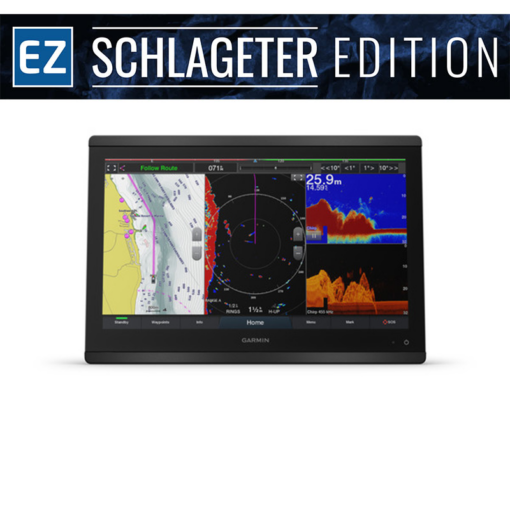

Kartenplotter mit 40,64cm(16 Zoll) großem Touchscreen und Full-HD-IPS-Display (In-Plane-Switching)
Leidenschaftliche Angler und Skipper müssen auf die richtige Ausstattung nicht verzichten. Das benutzerfreundliche GPSMAP® 8416xsv-Kartenplotter-/Echolot-Kombigerät ist einfach zu montieren und vereint die Leistung einer Multifunktionsanzeige in einem praktischen Kombigerät. Der 40,64cm(16″ Zoll) große Full-HD-IPS-Touchscreen des Geräts liefert größere Betrachtungswinkel und eine überlegene Bildklarheit. Das Display ist sogar bei Sonneneinstrahlung gut mit einer polarisierenden Sonnenbrille lesbar. Montiere mehrere Anzeigen flach nebeneinander, um einen eleganten Glas Cockpit Look zu erzielen, oder installiere sie bündig.
Vollständige Echolotunterstützung
Das GPSMAP® 8416xsv-Kartenplotter-/Echolot-Kombigerät bietet integrierte Echolotunterstützung für unsere branchenführenden Echolote, darunter traditionelle Dualkanal-CHIRP-Echolote mit 1 kW, CHIRP ClearVü- und CHIRP SideVü-Echolote sowie integrierte Unterstützung für Ultra-HD-Echolote (keine Blackbox erforderlich). Darüber hinaus unterstützt das Gerät das gesamte Angebot an Panoptix™-Echoloten für die umfassende Sicht (Geber separat erhältlich).
Dein persönliches Marinesystem
Mithilfe der NMEA 2000 Netzwerkfunktionen und des Garmin Marinenetzwerks kannst du problemlos eine ganzheitliche Marineelektronikabfolge einrichten – von Radargeräten und Autopiloten bis zu Kameras, Instrumenten und Echoloten. Dabei wird alles über deinen Kartenplotter bedient und auf mehreren Displays freigegeben. Für die volle Kontrolle über das Kartenplotterdisplay überall auf dem Boot nutze die OneHelm™ Funktion, um das Display auf mehrere Drittgeräte zu spiegeln und über diese zu bedienen. Darüber hinaus werden mit unserem exklusiven OneHelm™-System viele Bordprodukte anderer Hersteller koordiniert, damit du praktisch über deinen Kartenplotter verschiedene Systeme wie digitale Schaltungen, Licht, Stabilisierung und mehr vollständig steuern kannst.
Umfassende Konnektivität
Der Premium-Prozessor des GPSMAP® 8416xsv-Kartenplotters sorgt für einen schnellen Bildaufbau, ausgezeichnete Netzwerkfunktionen, Videoübertragung und mehr. Koppele das Gerät über die integrierte WLAN Technologie mit der kostenlosen ActiveCaptain®-App und erhalte dadurch Zugriff auf OneChart™, Smart Notifications1, Daten der Garmin Quickdraw™-Community und mehr. Steuere auch Videostreams von unserer drahtlosen Kamera GC™ 100 und den VIRB®-Action-Kameras. Außerdem kannst du über die drahtlose ANT-Technologie direkt eine Verbindung mit unserer quatix®-Uhr Wassersport Smartwatch, dem gWind™ Wireless 2 Geber und Fernbedienungen herstellen.
SmartMode Steuerungen
Echolote, Radargeräte, Kameras, Mediengeräte und digitale Schaltungen im Netzwerk können unabhängig bedient oder in die SmartMode-Steuerungen integriert werden. Mit SmartMode erhältst du schnell und einfach Zugriff auf die benötigten Informationen, um Stresssituationen wie das Anlegen leichter zu meistern.
Spezielle Funktionen für das Segeln
Damit du fundierte Entscheidungen beim Segeln treffen kannst, werden dir dank der Garmin SailAssist Funktion nützliche, anpassbare Datenfelder fürs Segeln übersichtlich dargestellt. Diese reichen von Laylines, um den optimalen Wendewinkel zu ermitteln über eine erweiterte Windrose mit wahrem oder scheinbaren Wind, Steuerkurs- und COG-Linien bis zu Reglern für Gezeiten, Abdrift und Strömung.
Die ultimative vernetzte Boots-App
Lade die ActiveCaptain App auf dein Smartphone oder Tablet herunter, um deine Marineaktivitäten von überall zu verwalten. Plane deinen Törn, bereite dich auf das Angeln vor, aktualisiere und erwirb Karten und vieles mehr.
1 Bei Kopplung mit einem kompatiblen Smartphone
Technische Daten
Allgemein |
|
| Abmessungen | 38,5 x 26,3 x 7,6 cm |
|---|---|
| Anzeigegröße, B x H | 34,5 x 19,5 cm |
| Anzeigeauflösung, B x H | FHD; 1920 x 1080 px |
| Anzeigetyp | IPS-Touchscreen (blendfrei) |
| Gewicht | 4,4 kg |
| Wasserdichtigkeit | IPX7 |
| Polarized Support | |
| J1939 Compatible | |
| Leistungsaufnahme | 4,2 A |
| Antenne | Intern oder extern über NMEA 2000 |
| Montagemöglichkeiten | Montage mit Haltebügel, bündig oder flach. (Garmin bietet keine Befestigungsteile und kein Zubehör für eine flache Montage. Spezielles Werkzeug und Wissen erforderlich.) |
| Receiver | GPS-/GLONASS-/Galileo-Empfänger mit 10 Hz |
| Garmin-Marinenetzwerk-Anschlüsse | 2 |
Karten und Speicher |
|
| Unterstützung von Datenkarten | 2 SD™-Speicherkarten (auf der Rückseite des Geräts) |
|---|---|
| Wegpunkte | 5,000 |
| Routen | 100 (mit jeweils 250 Wegpunkten) |
| Trackaufzeichnung | 50.000 Punkte, 50 gespeicherte Tracks |
Outdoor-Freizeitfunktionen |
|
| Gezeitentabellen mit optionaler BlueChart Karte | |
|---|---|
Kartenplotterfunktionen |
|
| Mit Garmin Radar kompatibel | |
|---|---|
| Mit Garmin Sonar kompatibel | Ja |
| Garmin SmartMode kompatibel (Benutzerdefinierte Bildschirmvoreinstellungen) | |
| Unterstützt AIS (Nachverfolgung der Position des Zielbootes) | |
| Unterstützt DSC (Anzeige der Positionsdaten von DSC-fähigem UKW-Funk) | |
| Unterstützt Fusion Lync kompatible Seefunkgeräte | |
| GSD Black Box Echolot | |
| GCV Black Box Echolot | |
| BlueChart Mobile (in Planung) | Ja |
| Garmin Helm kompatibel | Ja |
| GRID (Garmin Remote Input Device) kompatibel | |
| Kompatibel mit Funkfernbedienungen | |
| Sailing Features | |
Echolotfunktionen und technische Daten |
|
| Zweifrequenz-Echolot | |
|---|---|
| Doppelsendekegel | |
| Frequencies supported | Traditionell: 50/200, 77/200, 83/200 (abhängig vom Geber) |
| Übertragungsleistung | 1 kW traditional; 1 kW CHIRP |
| CHIRP Echolot Technologie | Ja (eingebaut) |
| ClearVü | Ja |
| SideVü | Ja |
| Maximale Tiefe | 1.500 Meter bei 1 kW (Tiefenmessvermögen abhängig von Gewässerboden und anderen Wasserbedingungen) |
Verbindungen |
|
| NMEA 2000 kompatibel | |
|---|---|
| Anzahl der Stifte des Gebers | 1 12-PIN-Echolotanschluss, 1 8-PIN-Echolotanschluss, 1 LVS-Echolot |
| NMEA 0183 Eingänge | 1 Differenzialanschluss |
| NMEA 0183 Ausgänge | 1 Differenzialanschluss |
| Videoeingänge | 1 BNC-Composite-Anschluss 1 HDMI-Anschluss (mit HDCP kompatibel) |
| Videoausgänge | 1 HDMI-Anschluss |
| Drahtloskonnektivität | Ja |
Zusätzliches |
|
| Zusätzliches |
|
|---|---|
Garmin GPSMAP 8416xsv
Das Garmin GPSMAP 8416xsv gehört zur GPSMAP Reihe, den Profigeräten von Garmin. Das Display misst 16 Zoll (34,5 x 19,5 cm; 39,6 cm Diagonale) und löst mit 1920 x 1080 Pixel auf. Der Geber ist nicht Teil des Lieferumfangs und wird passend zum Einsatzzweck dazu gewählt. Über NMEA 2000, das Garmin Marine Network und WLAN wächst das Gerät zu einem kompletten Bordsystem mit Radar, Autopilot, Kameras und weiteren Displays.
Die Profireihe von Garmin
Die GPSMAP Reihe ist bei Garmin die Oberklasse. Sie ist als System gedacht: mehrere Displays, Radar, Autopilot, Motordaten und Echolotmodule laufen über das Garmin Marine Network zusammen, und jedes Display kann alles zeigen. Wer heute mit einem Gerät anfängt und in zwei Jahren die Brücke ausbaut, muss nichts ersetzen.
Bedient wird über einen Touchscreen, bei den xsv-Modellen zusätzlich über Tasten. Die Menüführung ist über alle Garmin Geräte hinweg gleich, wer schon ein ECHOMAP gefahren hat, findet sich sofort zurecht.
- 16 Zoll (34,5 x 19,5 cm; 39,6 cm Diagonale) Display mit 1920 x 1080 Pixel
- Bedienung über Touch
- Echolotansichten: 2D CHIRP, ClearVü, SideVü, LiveScope
- Live-Sonar möglich: Ja (mit LiveScope Geber)
- Vernetzung über NMEA 2000, NMEA 0183, Ethernet, Wi-Fi, Bluetooth
- Seekarten von Garmin Navionics+ und Garmin Navionics Vision+ und BlueChart g3 und BlueChart g3 Vision und LakeVü g3, zwei microSD-Schächte
- Montage: Bündiger Einbau
- Wird ohne Geber geliefert
Ohne Geber geliefert
Dieses Gerät wird ohne Geber geliefert. Das ist die richtige Wahl, wenn bereits ein passender Geber am Boot sitzt oder wenn Sie den Geber gezielt nach Ihrem Gewässer aussuchen wollen, etwa einen Durchbruchgeber statt eines Heckgebers.
Welcher Geber zu Ihrem Boot und Ihrem Gewässer passt, klären wir gern vorab mit Ihnen.
Display und Bedienung
Das Display ist für den Einsatz an Deck ausgelegt und bleibt auch bei Sonne von der Seite ablesbar. Die Oberfläche lässt sich frei einrichten: Sie legen fest, welche Ansichten auf welcher Seite liegen und wie der Bildschirm geteilt wird.
Karten, Echolot, Radar und Kamerabild lassen sich nebeneinander oder übereinander legen. Verknüpfte Seiten sorgen dafür, dass alle Fenster demselben Ziel folgen.
Karten und Vernetzung
Auf dem GPSMAP laufen BlueChart g3 und Garmin Navionics Seekarten, je nach Modell auch mit Vision+ Funktionen wie Relief Shading und Luftbildern. Ab Werk ist eine weltweite Basiskarte ohne Details installiert, die eigentliche Seekarte kommt auf microSD dazu.
Mit Garmin Quickdraw Contours zeichnen Sie während der Fahrt Ihre eigene Tiefenkarte auf, auch auf Gewässern ohne detaillierte Karte. Über NMEA 2000 und das Garmin Marine Network binden Sie Radar, Autopilot, Motordaten, Kameras und weitere Displays ein, über WLAN die ActiveCaptain App auf dem Smartphone.
Was Sie später ergänzen können
Das GPSMAP ist für Garmin LiveScope vorbereitet. Mit dem Live-Sonar sehen Sie in Echtzeit, wie Fische auf den Köder reagieren, in Vorwärts-, Abwärts- und Perspective-Ansicht. LiveScope ist nicht Teil dieses Sets und separat erhältlich.
Dazu kommen Radar, Autopilot, Kameras, Motordaten und weitere Displays. Alles läuft über dasselbe Netzwerk und wird von jedem Display aus bedient.
Zu diesem Angebot
Die Angaben zu Zustand, Ausstattung und Umfang dieses Angebots stehen oben auf dieser Seite. Darunter folgt die Beschreibung des Gerätes selbst.
Technische Merkmale
Display und Bedienung
| Displaygröße | 16 Zoll (34,5 x 19,5 cm; 39,6 cm Diagonale) |
|---|---|
| Auflösung | 1920 x 1080 Pixel |
| Bedienung | Touch |
Gerät
| Abmessungen | 38,5 x 26,3 x 7,5 cm |
|---|---|
| Schutzart | IPX7 |
| Montage | Bündiger Einbau |
| Kartenschächte | 2x MicroSD |
Echolot
| Echolotansichten | 2D CHIRP, ClearVü, SideVü, LiveScope |
|---|---|
| Live-Darstellung | Ja (mit LiveScope Geber) |
| Sendeleistung | 1 kW |
| Maximale Tiefe | 1.524 m, abhängig vom Geber |
| Geber im Lieferumfang | Nein |
Karten und Netzwerk
| GPS | Ja |
|---|---|
| Mögliche Seekarten | Garmin Navionics+, Garmin Navionics Vision+, BlueChart g3, BlueChart g3 Vision, LakeVü g3 |
| Vorinstallierte Karte | Ja (grobe Weltkarte ohne Details) |
| Netzwerk | NMEA 2000, NMEA 0183, Ethernet, Wi-Fi, Bluetooth |
Lieferumfang
- Garmin GPSMAP 8416xsv Display
- Halterung und Montagematerial
- Strom- und Datenkabel
- Schutzabdeckung
- Dokumentation
- Abgespeicherte Vorkonfigurationen für die gängigen Angelarten
- Kostenloses XXL Servicepaket vom Echolotzentrum Schlageter
