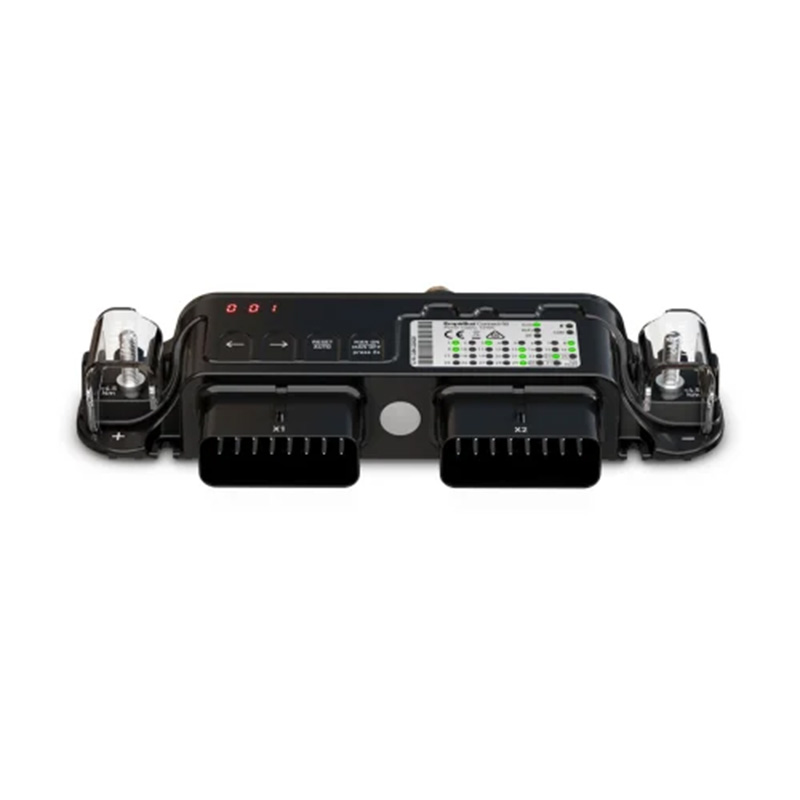

Das Connect 50 DCM ist eine kompakte Version des NXT™ DCM-Moduls und wurde für kleinere oder weniger komplexe Installationen des EmpirBus Digital Switching Systems entwickelt. Trotz seiner kompakten Größe bietet das Connect 50 Modul eine robuste und vielseitige Leistung, ohne dabei auf wichtige Funktionen zu verzichten. Es kann nahtlos in größere Systeminstallationen mit anderen DCMs oder Master Control Units integriert werden.
Mit besonders präziser Stromüberwachung ermöglichen die Ausgänge Echtzeitmessungen des Stromverbrauchs pro Kanal. Das neu gestaltete NMEA 2000®-Netzwerkanschlussdesign bietet eine galvanisch getrennte Verbindung, wodurch ein mit Strom versorgter Datenbus für das Netzwerk nicht mehr erforderlich ist, und die Stromaufnahme auf den Datenbus beträgt Null.
Das Connect 50 DCM verfügt standardmäßig über 11 Eingangskanäle und 20 Ausgangskanäle. Optional kann es mit Anschlüssen für weitere galvanisch getrennte CAN- und serielle Schnittstellen ausgestattet werden.
Zur Überwachung von Tischen, Fenstern, Luken und zur Steuerung und Synchronisierung von Scheibenwischern sind standardmäßig 4 Kanäle mit umgekehrter Polarität enthalten. Das Connect HPR™-Verteilermodul kann zusätzliche Kanäle (18 Ampere) für Funktionen wie Trimmklappen-Stellantriebe, Motorabdeckungen und Pumpen hinzufügen.
Übersicht:
- Größe (B x H x T): 23 x 10,6 x 3,8 mm
- Gewicht: 400 g
- Wasserdichtigkeit: IP65
- Kommunikation: CAN-Bus-NMEA 2000®; CAN-Bus, galvanisch getrennt; RS485, galvanisch getrennt; WLAN-Konnektivität
- Betriebstemperatur: -20 °C bis +55 °C
- Maximale Spannung: 50 A
- Stromverbrauch: 1,5 mA
- Versorgungsspannung: 12 V, 9 bis 16 V Gleichspannung
Anschlüsse:
- NMEA 2000: Micro, 5 Pins, M12, Stecker
- Kanäle: Molex MX150L, 16 Schaltkreise
- Stromversorgung: M6 Gewindeschraube (Drehmoment: <4,5 Nm)
Eingänge:
- 7 Kanäle (digital/analog konfigurierbar)
- Digital: 12 V Leistungsspitze/Durchschnitt: 170 mA/1 mA, Schwaches Signal: Low Side/High Side: 1-2mA/4-8mA, Stromantrieb: 50 mA
- Klassische: Volt: 0–16 +/-1%, Widerstand: 0–1500 ohm +/-5%
Ausgänge:
- 16 Kanäle High Side, 10 A
- 4 Kanäle High Side, 10 A/Low Side, 6 A
